高压二氧化碳灭火系统组成部件

作者: 念海小编 编辑: 念海消防 来源: http://www.sznianhai.com/ 发布日期: 2020.05.11 浏览次数:
信息摘要:
高压二氧化碳灭火系统一般与火灾报警灭火控制系统联动,从而实现对防护区的保护,将火灾扑灭在初期。今天我们来看一下高压二氧化碳灭火系统的组成部件。

高压二氧化碳灭火系统是应用成熟的一种气体灭火系统,目前已被广泛应用于工业行业及工业设备中,如环保过滤设备、工业清洗设备、印染设备、轧机、印刷机、发电机等防护区。高压二氧化碳灭火系统一般与火灾报警灭火控制系统联动,从而实现对防护区的保护,将火灾扑灭在初期。今天我们来看一下高压二氧化碳灭火系统的组成部件。

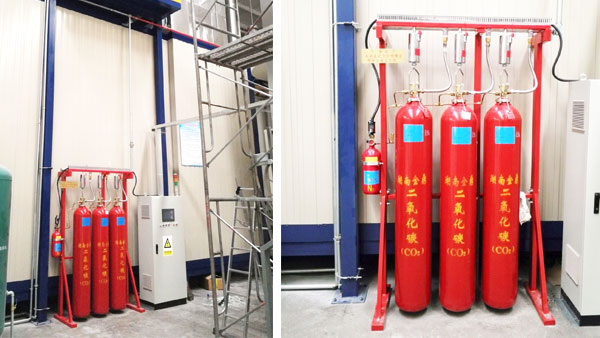

高压二氧化碳灭火系统

一、灭火系统在工程应用中分两种结构形式:组合分配系统和单元独立系统。

1、组合分配系统

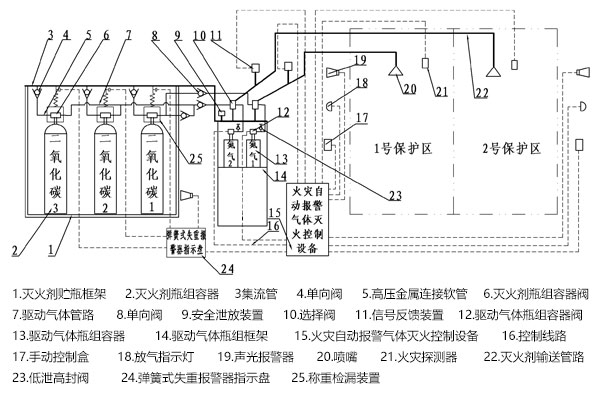

高压二氧化碳灭火系统组合分配系统

组合分配系统是数个灭火剂瓶组组成的一套气体灭火剂储存装置通过管网的选择分配,保护两个或两个以上的防护区的灭火系统。这种应用方式相对经济,强调的是几个防护区不会同时发生火灾。

2、单元独立系统

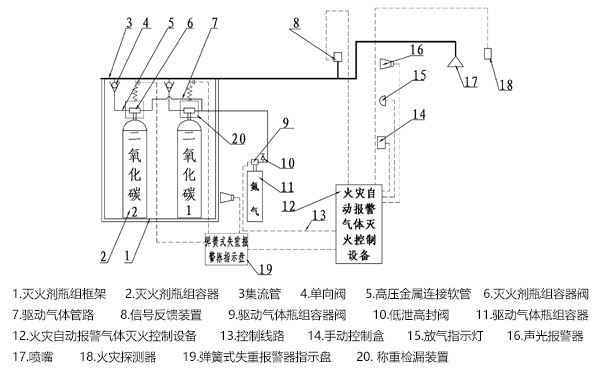

高压二氧化碳灭火系统单元独立系统

单元独立系统是数个灭火剂瓶组组成的一套气体灭火剂储存装置,通过固定的管道和喷嘴,对一个防护区实施保护的灭火系统。

二、主要零部件

1、灭火剂瓶组

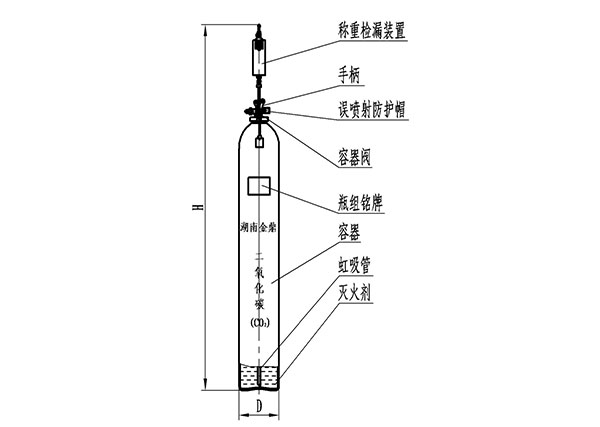

高压二氧化碳灭火系统灭火剂瓶组

■组成:灭火剂瓶组由灭火剂、容器、容器阀和称重检漏装置组成。

■用途:平时用来储存CO2气体灭火剂,一旦发生火灾,通过开启容器阀,释放储存的灭火剂。瓶组具备气动和人工启动功能,具备超压保护、误喷射防护和泄漏报警功能。

警告用语:瓶组应设置在阴凉干燥处,防止曝晒和雨淋,防止碰撞,非专业充装单位严禁充装,非专业人员严禁动用阀门。

2、灭火

二氧化碳灭火剂质量应符合GB4396-2005《二氧化碳灭火剂》的要求。

3、容器阀

高压二氧化碳灭火系统容器阀

■用途:容器阀安装在灭火剂容器上,用以密封容器内灭火剂,火灾时,靠驱动气体或人工机械手动开启,释放灭火剂。

■操作使用

气动开启:通过连接驱动气体管路,一旦驱动气体释放,驱动气体将推动容器阀气缸活塞,转动手柄,打开容器阀。

人工机械手动开启:手动扳动手柄即可开启容器阀。

■超压保护功能:当瓶组内部压力到达设计规定动作压力(19MPa±0.95MPa),膜片式安全泄放装置内膜片自动爆破,泄放瓶组内气体,达到释放压力的目的。

■误喷射防护功能:误喷射防护帽安装在容器阀出口上,是为了防止容器未得到可靠固定前,避免由于误喷引起容器剧烈移动造成人员伤害或财产损失。

■防误启动功能:安全定位环能限制容器阀手柄的转动,避免灭火剂瓶组误启动。系统未验收投入正常使用之前,安全定位环禁止拆

4、容器

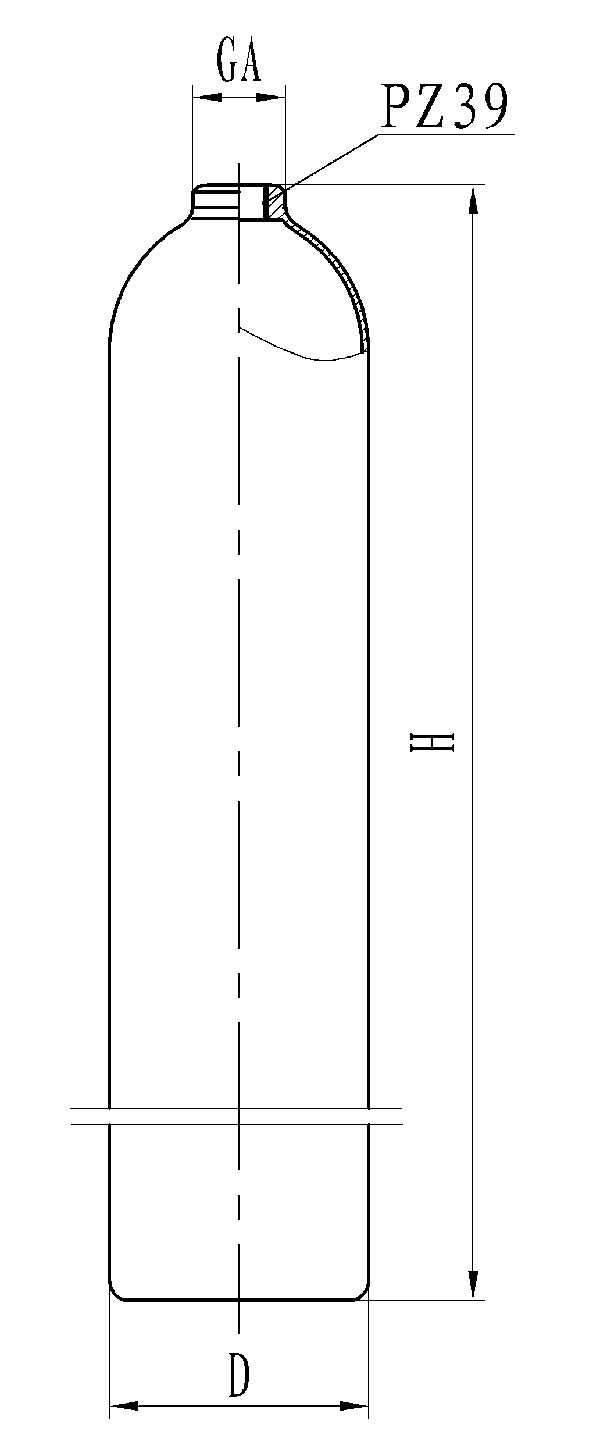

高压二氧化碳灭火系统容器

5、称重检漏装置

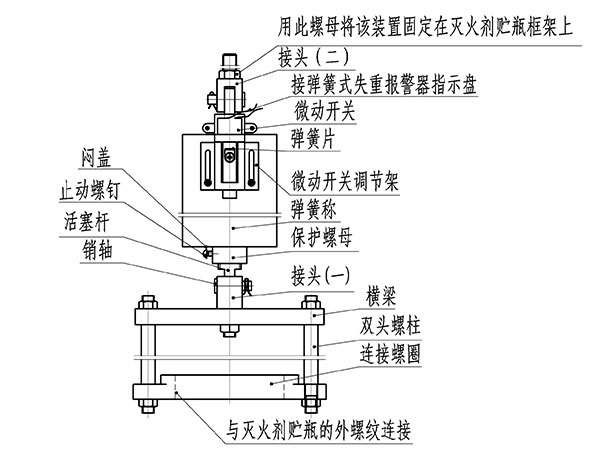

高压二氧化碳灭火系统称重检漏装置

称重检漏装置主要由连接螺圈、弹簧称、微动开关调节架、横梁和接头等组成。安装在瓶组上,与弹簧式失重报警器指示盘连接,实现灭火剂泄漏报警。

■原理及用途:称重检漏装置用于检查灭火剂瓶组内CO2的泄漏情况,输出开关信号。该装置根据弹簧秤原理制成,一端固定在灭火剂瓶组架上,下端悬挂灭火剂瓶组,当灭火剂发生泄漏时,瓶组重量减轻升高,弹簧片将随活塞杆上升,当泄漏量达到充装量的10%(约4.2Kg左右)时,弹簧片触动微动开关,弹簧式失重报警器指示盘接受开关信号发出声光信号,达到灭火剂泄漏报警作用。

■安装调试:

(1)安装将连接螺圈与贮瓶螺纹连接,再将弹簧称通过接头(二)用螺母紧固在灭火剂贮瓶框架上;用销轴通过接头(一)将钢瓶悬挂于弹簧称上,然后接好驱动气体管路以及金属软管等各种管路,并正确连接微动开关导线。

(2)调试:根据泄漏量报警要求,观看重量刻度标尺,移动微动开关固定架,在调节微动开关与弹簧片接触间距时,要用手提升悬挂物,提升的重量应与泄漏报警规定重量相符,确保微动开关产生报警信号后,固定微动开关固定架。

(3)注意事项:调节保护螺母,使螺母上端面与弹簧称下端面之间的距离大于微动开关与弹簧片间距离1~2mm,然后锁紧止动螺钉,这样就能在满足泄漏报警的前提下起到保护弹簧片和微动开关的作用。

安装调试时严禁转动活塞杆及闷盖,以免弹簧弹出,发生意外。

6、 驱动气体瓶组

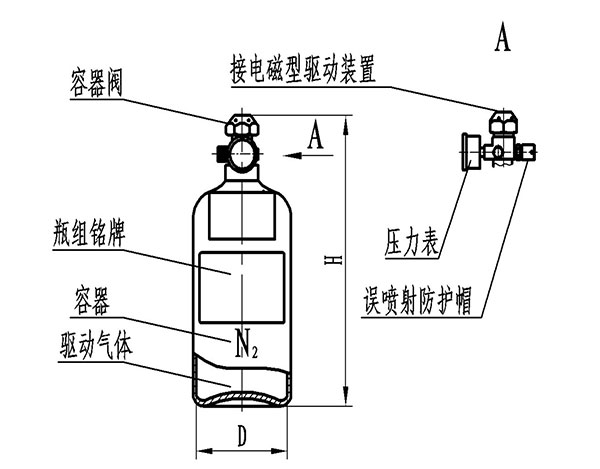

高压二氧化碳灭火系统驱动气体瓶组

■组成:驱动气体瓶组是由容器阀、容器、驱动气体等组成。

■用途:平时用来储存驱动气体,一旦发生火灾,通过电磁型驱动装置实现电动或人工机械开启容器阀,释放储存的驱动气体,进而通过驱动气体管路控制相应选择阀和灭火剂瓶组容器阀的开启。瓶组同时还具备压力显示、超压保护、误喷射防护功能。

7、容器阀

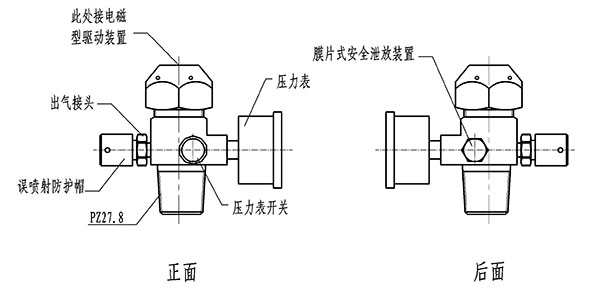

高压二氧化碳灭火系统驱动气体瓶容器阀

■用途:容器阀安装在容器上,用以密封容器内的驱动气体,与电磁型驱动装置配套使用,电动或人工机械开启容器阀,释放驱动气体,启动灭火设备实施灭火。

■超压保护功能:容器阀上设置膜片式安全泄放装置,当瓶组内部压力到达8.8MPa±0.44MPa,泄压膜片将自动爆破泄放瓶组内气体,达到超压保护的目的。

■误喷射防护功能:误喷射防护帽安装在容器阀出口上,是为了防止瓶组未得到可靠固定前,避免由于误操作造成的误喷放使得容器剧烈移动造成人员伤害或财产损失。

■压力显示:容器阀上设计安装压力表开关和压力表,压力表开关用于控制瓶组与压力表的通断,平时处于关闭状态,打开压力表开关,压力表实时反映瓶组内部压力。

8、容器

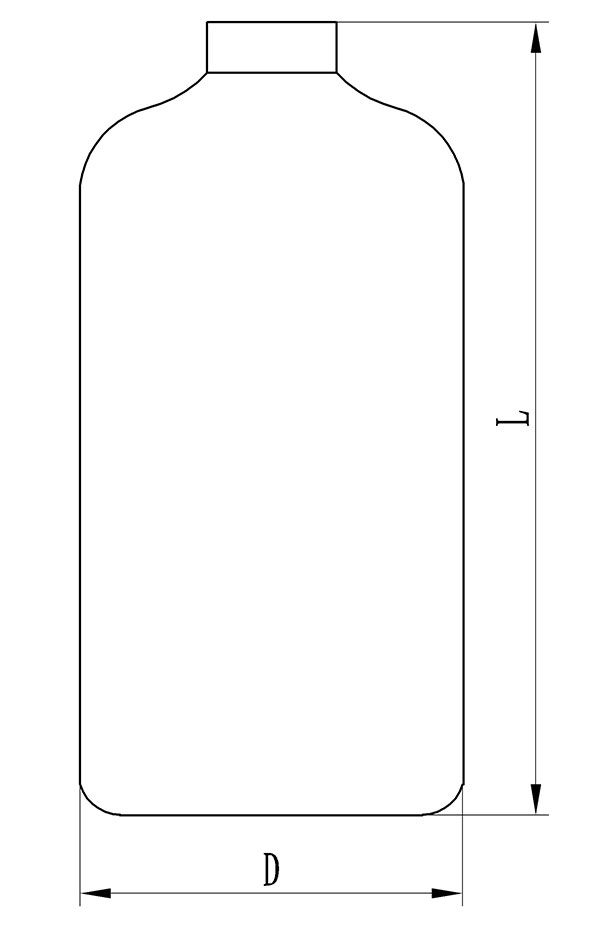

高压二氧化碳灭火系统驱动气体瓶容器

9、电磁型驱动装置

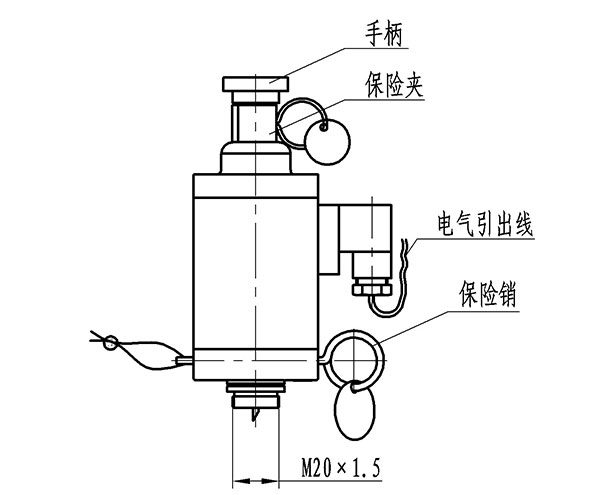

高压二氧化碳灭火系统电磁型驱动装置

■用途:与驱动气体瓶组容器阀配套使用,电磁或机械驱动方式直接开启容器阀,启动灭火设备实施灭火。

■操作方法

电动:一旦有启动电流输入,将使其电磁铁动作,顶刀下行刺破驱动气体瓶组容器阀上的密封膜片,容器阀开启,喷放灭火剂。

人工机械操作:拔出保险夹,拍按手柄使顶刀下行,打开容器阀。

■防误操作保险:①保险销的作用是限制顶刀动作,防止各种误操作造成灭火设备的误启动。系统未验收投入正常使用之前,保险销禁止拆除。②保险夹系机械手动限制保险,在系统正常工作状态时,防止人为或机械误动作启动灭火设备。非人工机械操作保险夹禁止拆除

10、单向阀

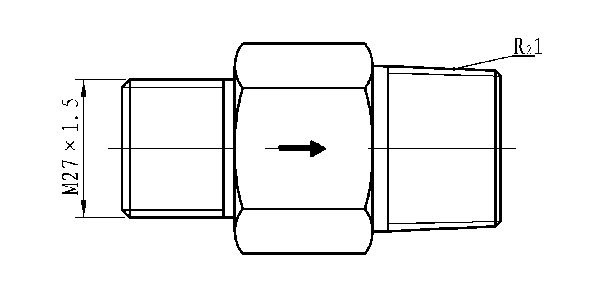

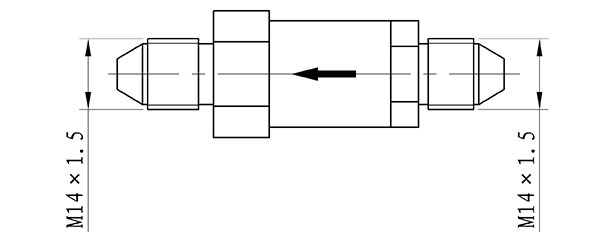

高压二氧化碳灭火系统单向阀

■用途:该单向阀安装于集流管与高压连接软管之间,用以控制灭火剂流向。

11、单向阀2

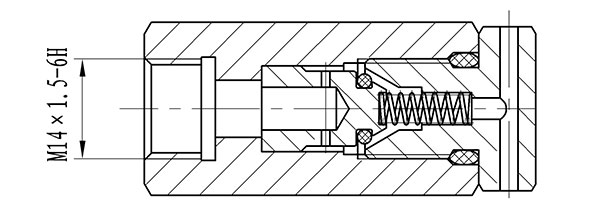

高压二氧化碳灭火系统单向阀

■用途:该单向阀安装于驱动气体管路中,用以控制驱动气体流向。

12、集流管

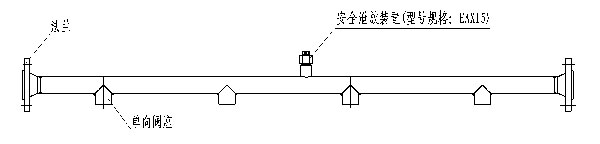

高压二氧化碳灭火系统集流管

■用途:集流管用来汇集灭火剂瓶组释放的灭火剂。其径向入口处连接液流单向阀,管路两端焊接法兰,一端配法兰盖,一端与灭火剂输送管或分配管相连。

■超压保护:安全泄放装置安装在集流管上,对管道起超压保护作用。当管道中的压力达到设计规定动作压力(15MPa±0.75MPa)时,安全膜片将自动爆破,泄放管道内气体,达到释放压力的目的。

13、分配管与连接管

■用途:分配管用于组合分配系统中,入口通过法兰与连接管连接,其径向出口对应连接各防护区选择阀,通过选择阀控制灭火剂流向。

连接管是集流管与分配管之间、集流管与集流管之间的连接管道,其设计压力为15MPa,长度、结构形式根据集流管和分配管连接需要确定。

14、选择阀

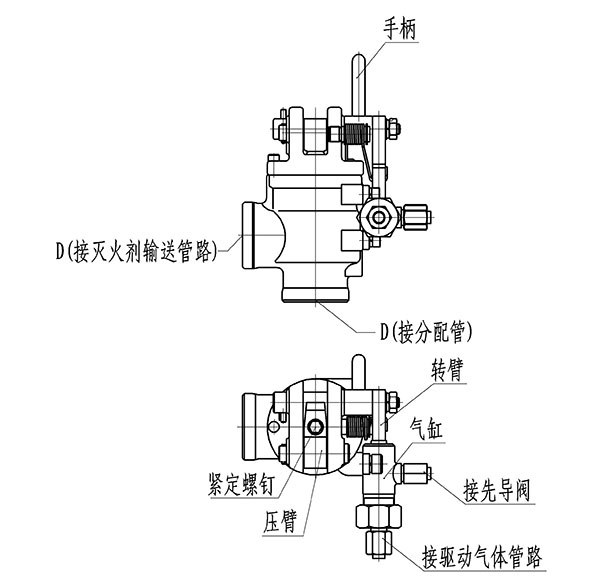

高压二氧化碳灭火系统选择阀

■用途:选择阀用于组合分配系统中,安装在分配管上,一端与所控制防护区的灭火剂输送分支管网相连接,控制灭火剂的流向,平常处于常闭状态,具有气动和人工机械操作开启功能。

■操作使用

气动开启:火灾时,驱动气体通过驱动气体管路先后进入选择阀和灭火剂瓶组容器阀气缸体,顺序打开选择阀和容器阀,从而开通防护区灭火剂输送管路、启动灭火剂瓶组释放灭火剂,通过喷嘴喷放实施灭火。

人工机械操作开启:打开手柄,敞开压臂,即可开启选择阀。

15、信号反馈装置

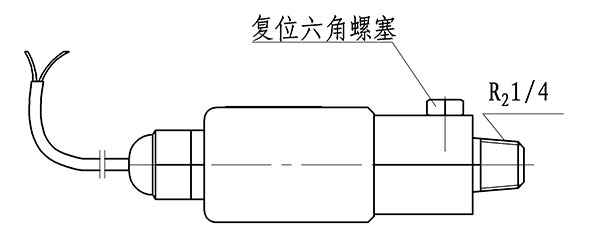

高压二氧化碳灭火系统信号反馈装置

■用途:信号反馈装置用于传递系统喷放信号,提供的是无源开关信号。信号反馈装置安装在选择阀出口处(组合分配系统中)或集流管(单元独立系统中)上,反馈信号线与灭火控制设备联接。该装置内部微动开关提供一对开关触点,平时触点开路,当相应防护区灭火剂释放时,管路内压力推动装置内活塞使微动开关闭合,将喷放信号反馈给灭火控制设备。

16、低泄高封阀

高压二氧化碳灭火系统低泄高封阀

■用途:低泄高封阀具有低压泄放,高于一定压力自行关闭的功能。一般安装在每一个驱动气体瓶组附近的驱动气体管路上,用于防止由于驱动气体瓶组慢性泄漏的气体在驱动气体管路内压力积聚导使灭火系统误动作。驱动管路无压或低压,低泄高封阀呈开启状态,即使驱动气体瓶组中微小泄漏气体至驱动管路中,泄漏气体能从低泄高封阀出口泄放,不会使驱动气体管路中压力持续升高;只有当驱动气体瓶组正常启动,驱动气体管路内压力骤然升高,此阀关闭,以确保驱动气体可靠开启系统中的有关阀门。

17、 喷嘴

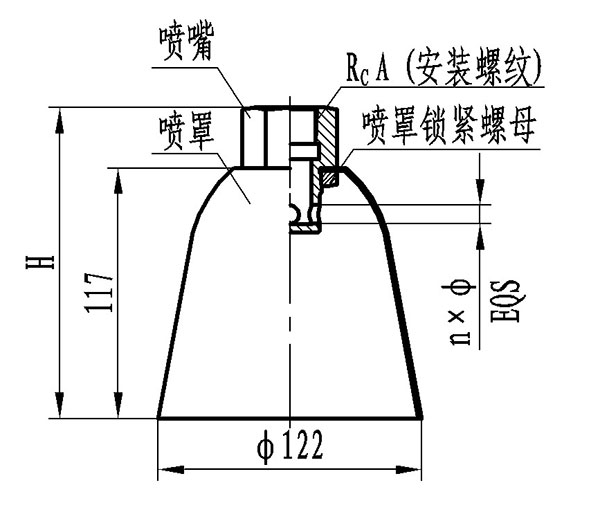

高压二氧化碳灭火系统喷嘴

■用途:喷嘴安装于管网末端,主要用于扑救封闭空间的火灾,其用途是按设计要求将灭火剂喷洒到防护区。喷嘴各型号规格是否带喷罩应根据工程设计确定。

警告用语:喷嘴的最大安装高度为5m,最小安全使用高度为0.5m,发生火警时,人员应立即撤离防护区,以免喷出的高压气体造成人身伤害。

18、高压金属软管

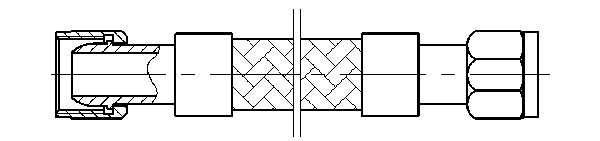

高压二氧化碳灭火系统高压金属软管

■用途:高压连接软管用于联接灭火剂瓶组容器阀与集流管,起转向连接、输送灭火剂及减少气体释放时引起的震动等作用。

19、灭火剂瓶组框架

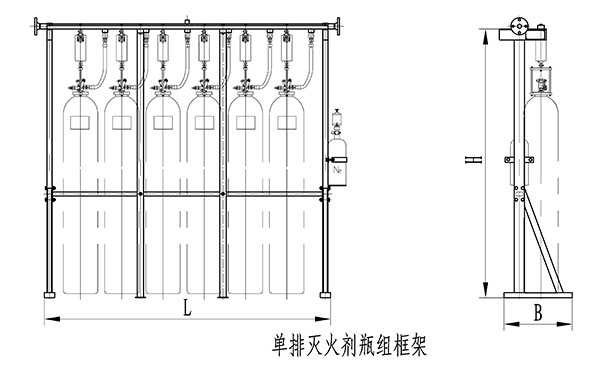

高压二氧化碳灭火系统单排灭火剂瓶组框架

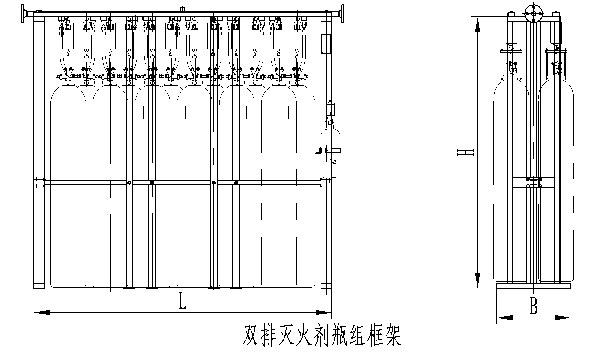

高压二氧化碳灭火系统双排灭火剂瓶组框架

注:单元独立系统的驱动气体瓶组固定在灭火剂瓶组框架的任一侧,组合分配系统需要配置驱动气体瓶组框架。

■用途:用来固定灭火剂瓶组和集流管,根据用户要求可任意组合。

20、驱动气体瓶组框架

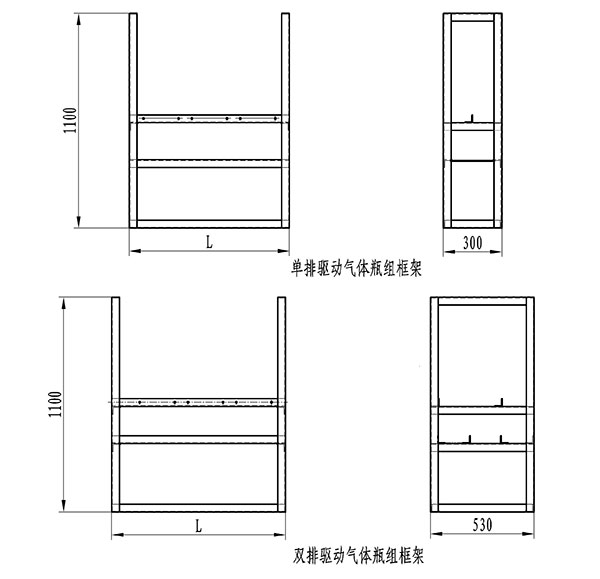

高压二氧化碳灭火系统驱动气体瓶组框架

■用途:用来固定驱动气体瓶组和分配管。

注:驱动气体瓶组框架长度L根据工程采用选择阀的多少和大小进行确定,具体以实物为准。双排框架是用于主备系统。

21、管道连接件

管路连接件材料为20钢,内外表面镀锌,水压强度试验压力为25.8MPa。我公司可为用户提供系列管道连接件。

以上就是高压二氧化碳灭火系统的组成部件及主要零部件的介绍,念海消防是专业的高压二氧化碳厂家,在高压二氧化碳灭火系统上已有一套标准化、流程化方案,立即咨询:0512-67951790。
