柜式七氟丙烷灭火装置的安装调试方法

作者: 念海小编 编辑: 念海消防 来源: http://www.sznianhai.com/ 发布日期: 2019.11.08 浏览次数:
信息摘要:
柜式七氟丙烷灭火装置具有安装灵活方便,可轻便移动,工作准确可靠,操作维修方便等特点,念海消防为大家分享柜式七氟丙烷灭火装置的安装调试方法。

柜式七氟丙烷灭火装置是一种预制的,直接放在防护区内,由一套或者几套灭火装置保护一个防护区。在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。柜式七氟丙烷灭火装置根据结构形式可分为双瓶组和单瓶组灭火装置。具有安装灵活方便,可轻便移动,工作准确可靠,操作维修方便等特点,不需配备单独的钢瓶间。

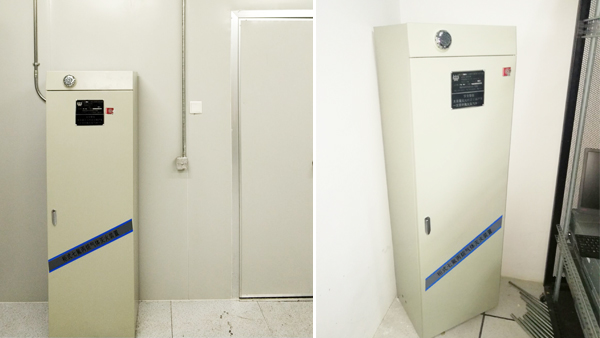

柜式七氟丙烷灭火装置

柜式七氟丙烷灭火装置主要适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护。

念海消防从柜式七氟丙烷灭火装置安装前准备、安装中注意事项及安装后的调试为大家分享柜式七氟丙烷灭火装置的安装调试方法。

一、施工准备

施工单位应严格按照设计要求进行施工安装,在施工前,以下几个方面的问题应得到落实。

1、资料准备

(1)设计施工图、设计说明书、主要部件的使用维护说明书等是否完备;

(2)灭火装置的合格证、检验报告等质量证明文件是否齐全。

2、零部件和材料检查

(1)各组成零部件的外观质量;

(2)对照铭牌,规格型号是否符合要求;

(3)检测灭火剂瓶组压力,压力表指针在绿区为正常,操作说明如下:

逆时针方向缓慢旋松0.5~1圈压力表开关,压力表指针将摆动到最后停止不动,该位置读数即为瓶组内部实时压力值。检测完毕,必须顺时针方向旋紧该压力表开关,以防止压力表长期受压疲劳而泄漏。

(4)电磁型驱动装置和先导阀是否动作可靠。

2、防护区和灭火装置的检查

(1)防护区内应设警铃或声光报警器,火灾发生时,警示人员及时离开。防护区的位置、大小、可燃物质、维护构件性能、门窗设置、开口情况是否与设计相符;

(2)防护区外应设声光报警器,建议安排在防护区疏散出口的门楣上方。灭火装置的位置、环境温度、承载能力是否符合设计要求。

(3)紧急启停按钮应该安装在防护区疏散出口的门外便于操作的地方,安装高度为中心点距地面1.5m,紧急启停按钮具备紧急启动和紧急停止功能。

(4)如设置手动与自动转换装置,应设在防护区疏散出口的门外便于操作的地方,安装高度为中心点距地面1.5m。

(5)灭火剂喷放指示灯应设在防护区的入口处,建议安装在门楣上方,灭火剂喷放时指示灯点亮,保持到防护区通风换气后,以手动方式解除。

二、柜式七氟丙烷灭火装置安装

1、柜体总体安装

(1)现场安装时,柜体应做到轻拿轻卸,防止碰撞、震动、倒置及倾斜。

(2)将柜体放置在防护区气体灭火设计图纸所标识位置,建议尽量使柜体背部安装在防护区靠墙位置,单台时应将喷嘴基本对准重点保护设备,多台时应均匀分布,并保证柜体平稳无晃动和倾斜,用膨胀螺栓将其固定。

(3)应留有足够的操作空间,使操作面距墙或两操作面之间的距离不小于1m。

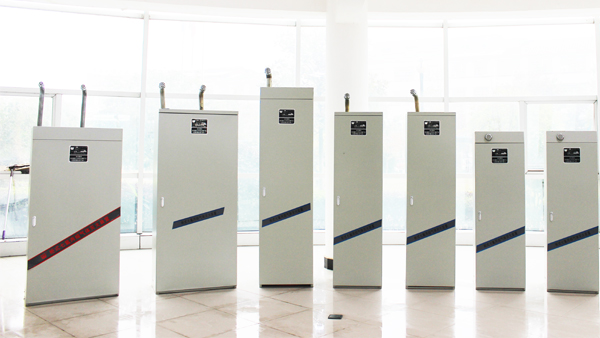

柜式七氟丙烷灭火装置

2、灭火剂瓶组

(1)将灭火剂瓶组放置到柜体中,旋下容器阀上的安全帽,依次安装灭火剂输送管道和喷嘴等配件,用抱箍把灭火剂瓶组固定到柜体上,为保证密封可在螺纹连接处加裹生料带。(注意:电磁型驱动程装置暂不安装)

(2)双瓶组柜机的安装和调试与单瓶柜机基本相同。

(3)误喷射防护帽出厂时配装,以避免瓶组在转运期间各种原因导致的误喷放造成安全事故,因此瓶组未联接管路前或维修检查需断开管路时应安装该防护帽,拆下的防护帽应注意保存和保管。

3、电磁型驱动装置

为确保安全,防止误喷,电磁驱动装置应在系统验收合格之后安装,拔出保险销方能正常使用。将电磁驱动器安装在储瓶容器阀上(应在确保调试完毕后安装)。若是双瓶组,将电磁驱动器安装在主动储瓶容器阀上,气动驱动器安装在从动储瓶容器阀上。

4、喷嘴

安装时应逐个核对型号、规格及喷洒方向,严格按设计要求安装。将喷嘴安装在柜体上部喷嘴孔,喷射方向朝柜外,内部用紧固螺母固定在柜体上。

5、压力表

压力表安装在容器阀压力表接口上,扳手拧紧。

6、安装双瓶组启动管路,将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上,此时需微调两瓶组的位置。(单瓶组无此操作)

7、将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出,并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管,以免损坏线路。

8、检查各个安装连接部位,必须保证固定牢靠,管路连接密封处良好,线路连接无误。至此,整套柜式七氟丙烷灭火装置安装完毕。

三、调试

柜式七氟丙烷灭火装置的调试应在与之相关的探测、报警和控制系统调试完毕后进行。安装调试应对所安装的装置及安装质量进行检查,检查各保险措施避免误操作导致误喷放,确保人员安全。模拟喷放试验应按GB50263-2007《气体灭火系统施工及验收规范》中附录E相关条款执行。

1、电磁驱动器启动试验

取下电磁驱动器,拔出电磁驱动器保险销,接通测试电源(DC24V),试验电磁铁联动闸刀是否动作。测试完毕后,闸刀及电磁驱动器保险销应复位。

2、储存压力检查

逆时针旋开压力表后面螺母至压力表显示(测压通道打开),如指针在绿区为正常。检测完毕后,切记应旋紧螺母(关闭测压通道),以免压力表长期受压损坏和泄露。

3、反馈信号模拟

短接压力信号器的两条引线模拟喷放反馈信号。

4、火灾自动报警灭火控制器调试

分别进行自动启动、电气手动启动、机械应急手动启动等测试。应符合《气体灭火系统施工及验收规范》要求。

5、调试合格后,将电磁驱动器小心的安装在灭火剂容器阀上,压力信号器安装在高压软管相应接口上,与信号反馈线连接。

念海消防在柜式七氟丙烷灭火装置的应用上有着丰富的施工经验,对于柜式七氟丙烷灭火装置无论是从设计、安装还是从后期的维护、调试都有丰富的经验。具体可咨询在线客服或拨打免费电话:0512-67951790。

念海消防是一家专业的气体灭火系统厂家,目前比较成熟的解决方案有七氟丙烷气体灭火系统,二氧化碳灭火系统,IG541灭火系统,超细干粉灭火系统,火探灭火系统等。公司自成立以来,已服务于1000+企业,在气体灭火系统解决方案上已经建立一套标准化、流程化系统,念海消防始终本着“为自己家装修的态度”来服务客户。选择念海消防,让您安心更省心!
