气体灭火系统泄压口设置要求

作者: 念海小编 编辑: 念海消防 来源: 念海消防 发布日期: 2020.01.03 浏览次数:
信息摘要:
气体灭火系统灭火喷放后,防护区内的压强在短时间内急剧增加,防护区的围护结构将可能承受不起突然增长的压力而遭破坏,灭火剂不能在防护区内有效保持,使得灭火失败,因此防护区内需要设置泄压口。

常见的气体灭火系统七氟丙烷灭火系统、ig541混合气体灭火系统、高压二氧化碳灭火系统通常是以气体或液体状态存贮于压力容器内。灭火喷放后,防护区内的压强在短时间内急剧增加,防护区的围护结构将可能承受不起突然增长的压力而遭破坏,灭火剂不能在防护区内有效保持,使得灭火失败,因此防护区内需要设置泄压口。念海消防为大家分享各类气体灭火系统泄压口设置要求。

一、七氟丙烷灭火系统、ig541混合气体灭火系统:

由于七氟丙烷灭火剂、IG541比空气重,为了减少灭火剂从泄压口流失,依据GB50370《气体灭火系统设计规范》要求规定泄压口应开在防护区净高的2/3以上,即泄压口下沿不低于防护区净高的2/3。此外,防护区存在外墙的,最适宜设在外墙上面;要是保护区没有外墙,就考虑设在与走廊相隔的内墙,泄压口的面积也是需要计算的。

气体灭火系统泄压口

防护区的泄压口面积计算方式如下:

七氟丙烷灭火系统:

泄压口1

ig541混合气体灭火系统:

泄压口2

式中  Fx——泄压口面积(m²);

Qx——灭火剂在防护区的平均喷放速率(kg/s);

Pf——围护结构承受内压的允许压强(Pa)。

二、高压二氧化碳灭火系统:

二氧化碳比空气重,容易在空气下面扩散,为了防止防护区因设置泄压口而造成过多的二氧化碳流失,泄压口的位置应开在防护区的上部。依据《二氧化碳灭火系统设计规范》 GB50193要求泄压口宜设在外墙上,其位置应距室内地面2/3以上的净高处。此外,已设有防爆泄压口的防护区,也不需要再设泄压口。

防护区的泄压口面积计算方式如下:

泄压口

式中 Ax——泄压口面积(m2);

Qt——二氧化碳喷射率(Kg/min);

Pt——围护结构的允许压强(Pa);

三、气体灭火系统泄压口计算公式压强取值

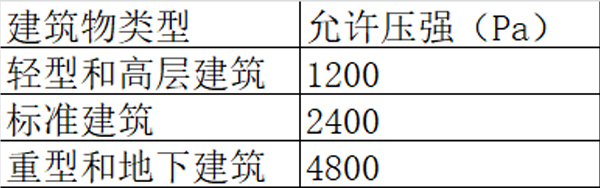

《气体灭火系统设计规范》GB50370和《二氧化碳灭火系统设计规范》 GB50193要求防护区围护结构(含门窗)承受内压的允许压强(内外压强差)不宜低于1200Pa。防护区围护结构承受内压的允许压强,应由建筑、结构专业设计给出,以下表供参考:

气体灭火系统泄压口

气体灭火系统泄压口属于规范中需要设置的一项规定,主要的作用是为了保证防护区的安全和气体灭火系统灭火效果,当然泄压口设置还是需要看防护区现场情况,可由专业公司来设计施工。念海消防作为苏州一家气体灭火系统厂家,有丰富的施工经验,一批专业的施工团队,如果还是对此有困惑,可直接来电:0512-67951790咨询,给您具有针对性的建议。
