  • 管网七氟丙烷灭火系统

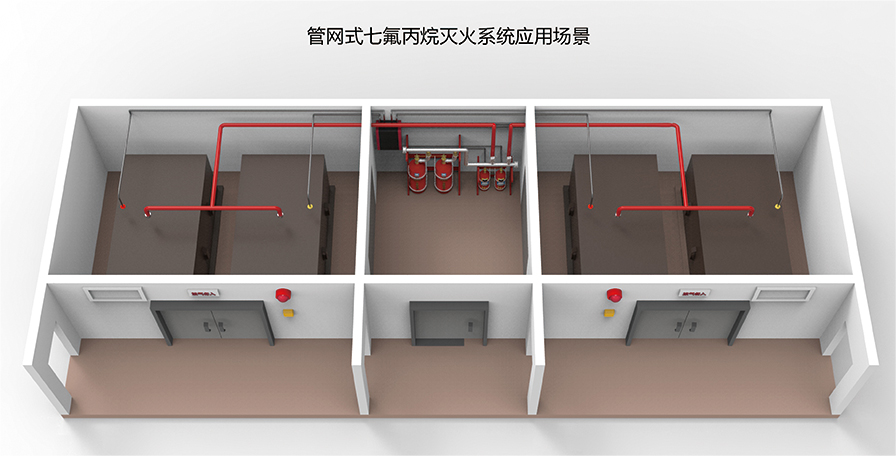

管网式七氟丙烷灭火系统

【特点】:管网七氟丙烷灭火系统一般采用组合分配式,一般是两个或两个以上防护区采用一套气体灭火系统,通过管网输送到各个防护区。

【适用范围】:适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等。

全国热线

0512-67951790

系统简介

系统简介 :根据规范要求及用户的具体情况可以采用全淹没的单元独立系统和组合分配系统两种组成方式。所谓单元独立系统是指由一套灭火剂储存装置对应一套管网系统,保护一个防护区域的构成形式。所谓组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统,保护两个或两个以上防护区域的构成形式。

系统特点:七氟丙烷(HFC—227ea)是一种以化学方式灭火为主的洁净气体灭火剂,其分子式为CF3CHFCF3。该灭火剂无色、无味、不导电,不含溴和氯,对大气臭氧层损害潜能值(OPD)为零。管网七氟丙烷灭火系统具有效能高,速度快,环境效应好、 不污染被保护对象,安全性强等特点。并得到美国NFPA等多个国家消防机构的认可和批准,在世界很多国家和地区都得到了广泛应用。目前,七氟丙烷气体灭火系统在我国众多领域都得到了更广泛的使用。

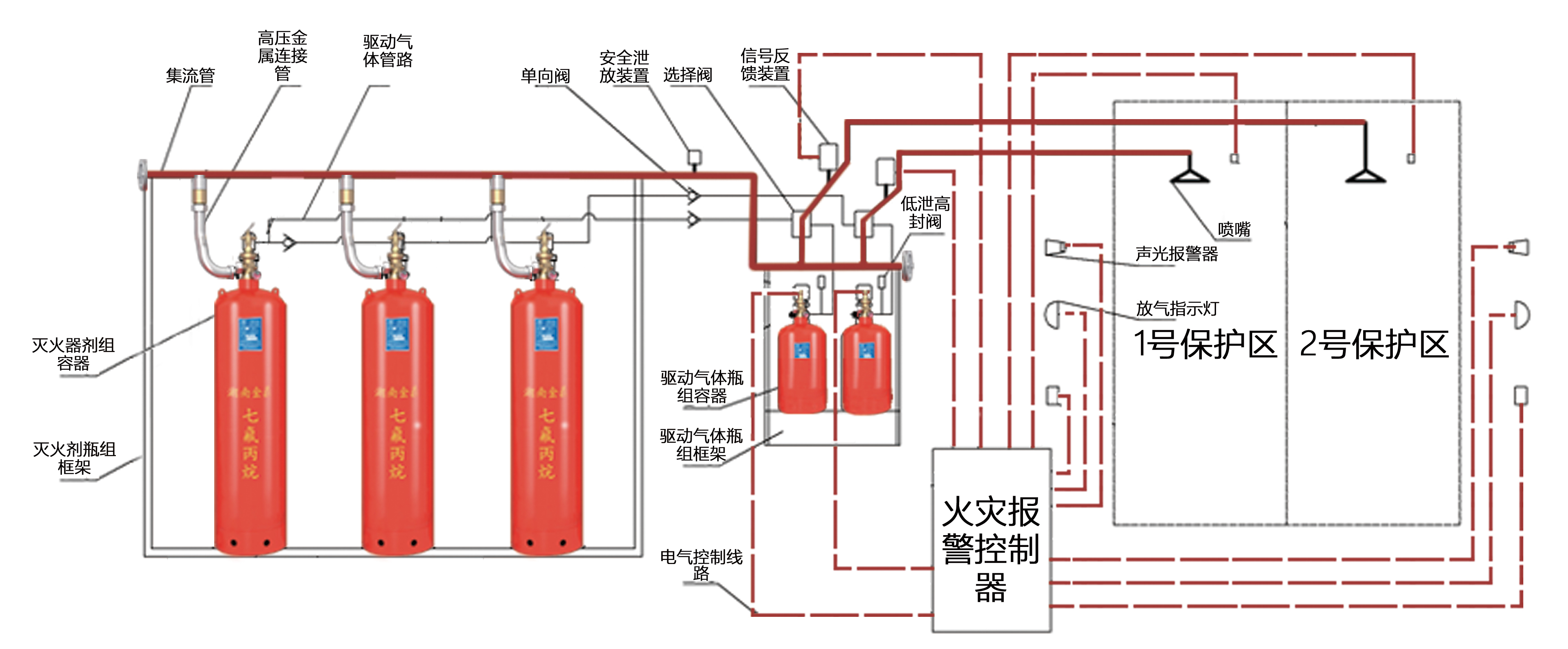

系统组成:管网七氟丙烷气体灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。

单个管网七氟丙烷模糊1


系统工作原理

1.基本原理及灭火方式:
根据规范要求及用户的具体情况可以采用全淹没的单元独立系统和组合分配系统两种组成方式。所谓单元独立系统是指由一套灭火剂储存装置对应一套管网系统,保护一个防护区域的构成形式。所谓组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统,保护两个或两个以上防护区域的构成形式。

2.控制方式:
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式。
 (1)自动控制方式:气体灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火阀等联动设备,经过一段时间延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发生,不启动气体灭火装置,释放灭火剂,实施灭火。
(2)手动控制方式:将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。这时,当火灾探测器发出火警信号时,控制器即发出火灾声、光报警信号,而不启动灭火装置,需经人员观察,确认火灾已发生时,可按下保护区外或控制器操作面板上的“紧急启动按钮”,即可启动灭火装置,释放灭火剂,实施灭火。但报警信号仍存在。
无论装置处于自动或手动状态,按下任何紧急启动按扭,都可启动灭火装置,释放灭火剂,实施灭火。同时控制器立即进入灭火报警状态。
(3)应急机械启动工作方式:用于控制器失效时,当职守人员判断为火灾时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,方可按以下步骤实施应急机械启动;①手动关闭联动设备并切断电源。②打开对应保护区选择阀。③成组或逐个打开对应保护区储瓶组上的容器阀,即刻实施灭火。
(4)紧急启动/停止工作方式:用于紧急状态。情况一,当职守人员发现火情而时气体灭火控制器未发出声光报警信号时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,方可按下紧急启动/停止按钮,系统立即实施灭火操作;情况二,当气体灭火控制器发出声光报警信号时并正处于延时阶段时,如发现为无报火警时可立即按下紧急启动/停止按钮,系统将停止实施灭火操作避免不必要的损失。

技术参数

七氟丙烷灭火系统装置主要技术参数
序号 项目 技术参数
1 充装压力 4.2Mpa
2 灭火剂喷放时间 ≤10s
3 灭火剂充装密度 ≤950KG/m³
4 阀驱动装置氮气源压力 6.0±1.0Mpa(20℃)
5 系统启动电源 AC220v DC24V/1A
6 贮瓶间环境 负10℃~55℃相对湿度≤97%
7 保护区面积 最大单区800㎡
8 保护区体积 最大单区3600㎡

管网和柜式区别

管网七氟丙烷422-230

柜式七氟丙烷灭火系统

管网七氟丙烷灭火系统

管网七氟丙烷灭火系统一般采用组合分配式,一般是两个或两个以上防护区采用一套灭火系统,通过管网输送到各个防护区。

柜式七氟丙烷灭火装置

柜式七氟丙烷灭火装置是每个防护区灭火装置不可共用,但是不用布置管网,在只有一个防护区或者防护区分布比较远的时候选择此种方式比较简单方便。

适用范围

(1)在安装调试过程中,必须严格按照《气体灭火系统施工及验收规范》GB50263-97的规定执行。
(2)系统安装、调试的人员,应熟悉本系统的基本结构、工作原理、性能和动作的程序,以及各阀件的基本结构和工作状态。
(3)环境温度为0~50℃,并保持干燥和通风良好。
(4)空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须加以保护,系统不得受到震动和冲击。
(5)更换新的安全膜片必须由我公司供应,不得随意使用未经试验的膜片代用。
(6)气体灭火系统喷射灭火剂前,所有工作人员必须在延时时间内撤离火情现场;灭火完毕后,必须首先启动风机,待废气排出后,工作人员方可进入现场。
(7)无关人员切莫乱摸乱动本系统装置的部件,以免发生以外。

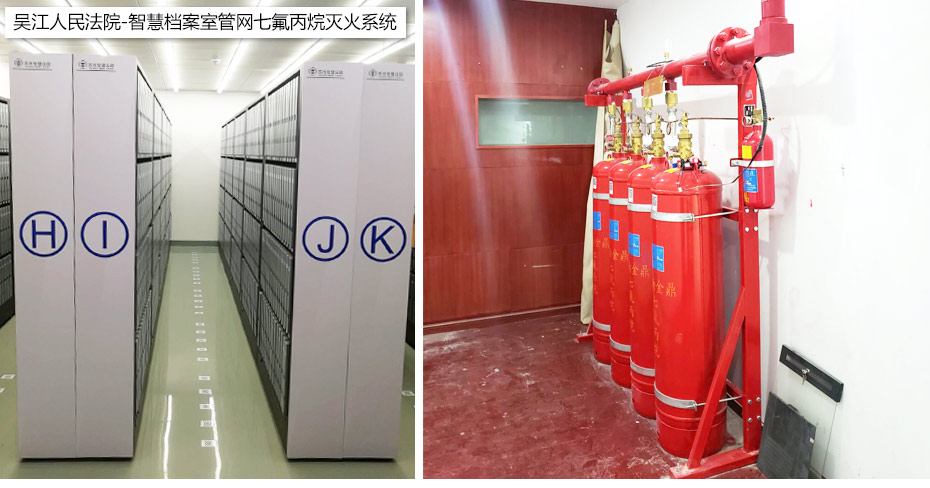

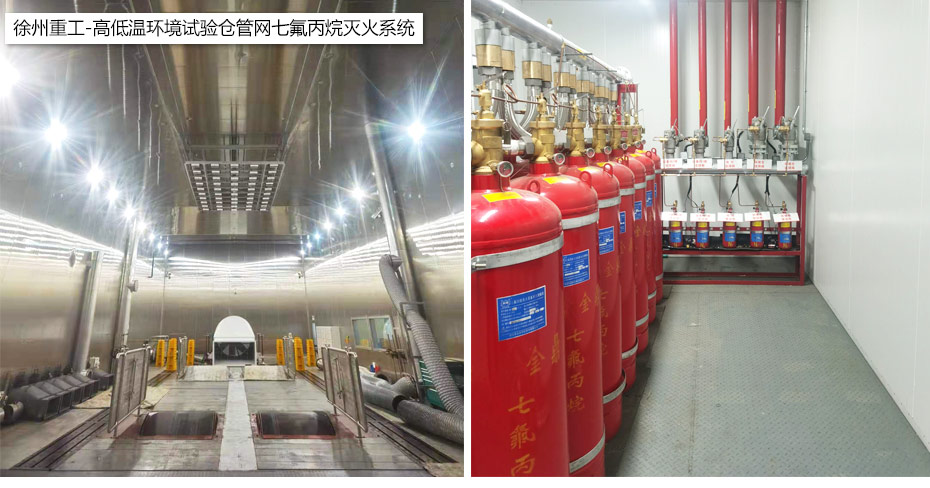

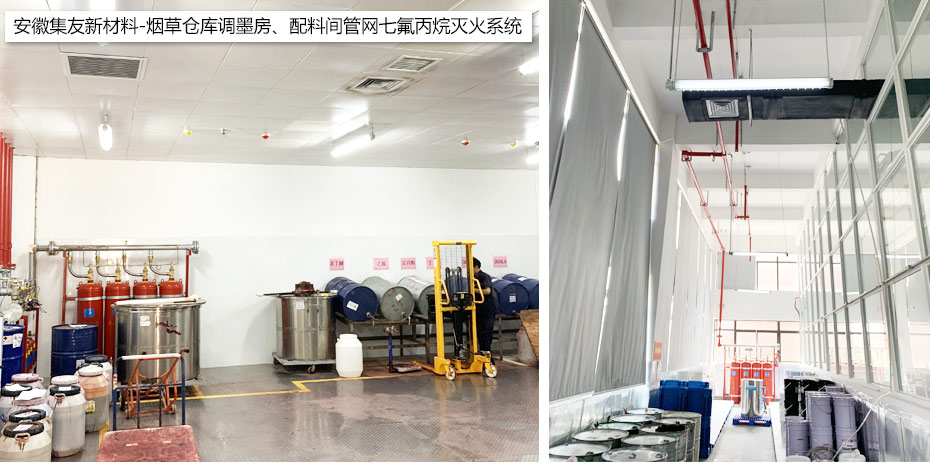

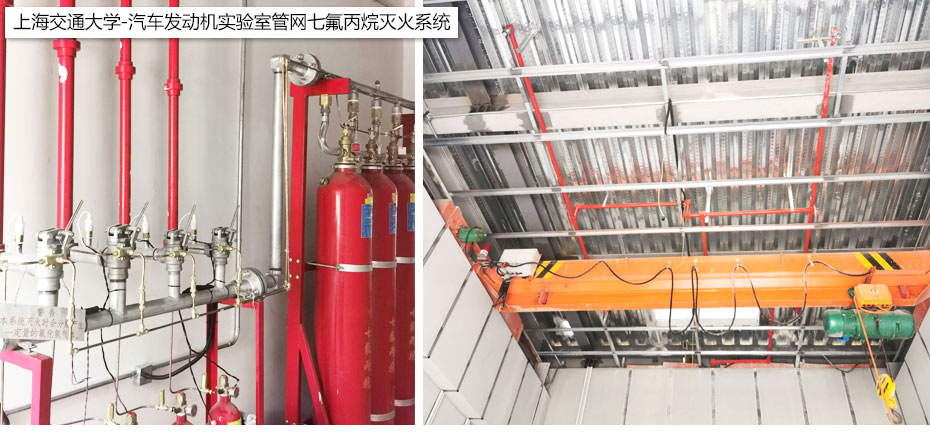

案例展示

管网二痒化碳应用案例

5大服务优势

科学量身出具方案专业设计团队

科学量身出具方案专业设计团队
10多年消防工程设计经验
上千个工程案例,选择更放心

品牌厂家直销品质有保障

品牌厂家直销品质有保障
灭火装置功能完善工作准确可靠
长期贮存不泄漏等特点

售后

完善售后体系全程支持
发生故障,24小时售后即时响应

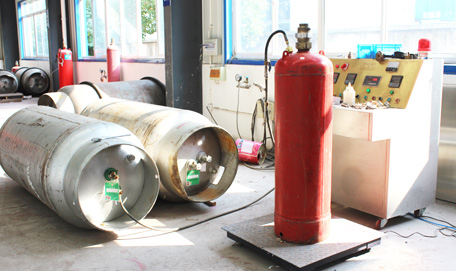

检测充装

检测充装服务资质齐全
气体压力容器检测与充装服务相关资质认证单位

专业施工团队

专业施工团队合作无忧
上门安装调试,全程遵守检测机制
加速通过消防验收恪守零事故施工标准
