  • 探火管式灭火装置
探火管灭火装置

特点:1.报警、灭火合一,点对点灭火,适合小空间灭火的一种灭火装置。
2.无需任何电源和火灾报警控制器。
3.设计简单,安装简便,不占用户的有限空间,无需另外设置气瓶间。
4.距离保护物很近,灭火效率高,费用低廉。

应用场景:探火管式灭火装置主要适用于小空间变配电柜、电子设备间、米波机房、不间断UPS室、继电器室、电缆交叉密集及中间接头部位、电梯控制柜、带槽盒的电线电缆槽或桥架、气体场所相对密封外壳的特殊或重要机柜设备等场所。

全国热线

0512-67951790

系统简介

系统简介

装置简介: 探火管式灭火装置也称火探管灭火装置、感温自启动灭火装置、火探管式自动探火灭火装置,是由灭火剂瓶组、探火管、信号反馈装置等组成。探火管灭火装置采用七氟丙烷或二氧化碳作为灭火剂,无需任何电源、专门的火灾探测器、复杂的设备和管线,集报警和灭火于一体,是一种成本低廉、结构简单、高度可靠的灭火装置。该装置采用柔性可弯曲的探火管作为火灾的报警部件,同时探火管还可以兼做灭火剂的输送及释放管道,可以很方便的布置到每一个潜在的着火点附近,灭火效率极高。

直接式工作原理直接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂,探火管通过容器阀、释放连接体连接到灭火剂瓶组上,固定在火源最可能发生处的上方,进行火源探测。当火灾发生时,探火管在受热温度最高处被软化并爆破,探火管中压力下降,启动容器阀,灭火剂通过探火管破裂的出口释放灭火。

间接式工作原理: 间接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂,探火管通过容器阀连接到灭火剂瓶组上,固定在火源最可能发生处的上方,进行火源探测。当火灾发生时,探火管在受热温度最高处被软化并爆破,探火管中压力下降,启动容器阀,灭火剂通过释放管至喷嘴释放灭火。

探火管式灭火装置

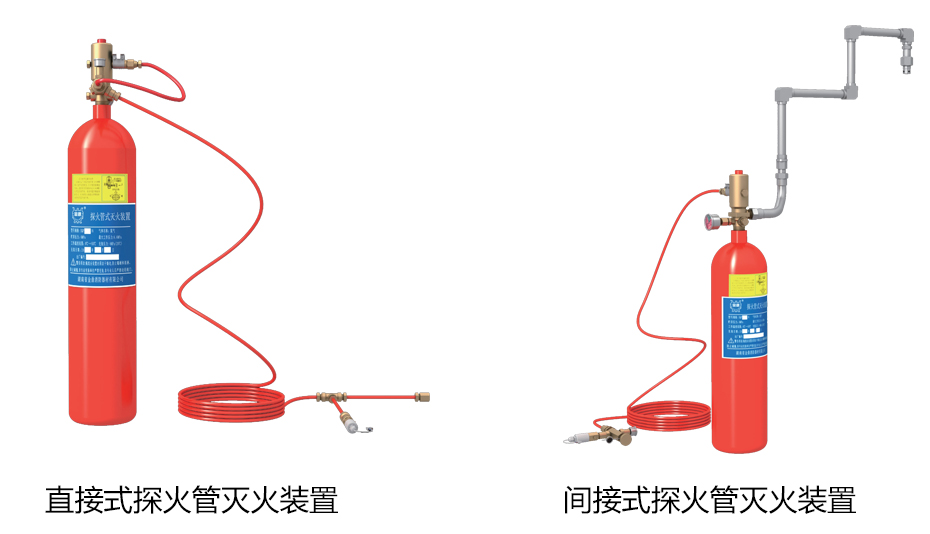

探火管灭火装置类型


技术参数

技术参数

探火管式灭火装置
规格型号
TH-Z-Q-3/4.2/170
TH-Z-Q-6/4.2/170
TH-J-Q-10/4.2/170
TH-Z-E-6/170
TH-J-E-6/170
TH-J-E-24/170
TH-J-E-45/170
灭火剂类型 七氟丙烷
二氧化碳
产品类型 直接
间接 直接 间接
瓶组容积 5L
10L 10L 10L 10L 40L 80L
喷射时间 ≤60S
≤10S
≤60S
探火管最大长度
25m
释放管最大长度
/
/ 12m / 12m
12m
12m
最大充装密度
≤600g/㎡
≤1000g/㎡
≤600g/㎡
泄压装置动作压力
9±0.45MPA
19±0.95MPA
贮存工作压力(20℃)
4.2MPA
5.7MPA
最大工作压力
6.7MPA
12.4MPA
工作温度范围
0℃~+50℃
启动方式
自动启动
自动启动 自动启动、机械应急操作 自动启动 自动启动、机械应急操作
自动启动、机械应急操作
自动启动、机械应急操作
探火管充氮压力
1.6MPA
使用年限
8年
 注:
1.探火管式灭火装置型号表示:如TH-Z-Q-3/4.2/170。
 TH——探火管式灭火装置;
 Z——直接式探火管式灭火装置;
 Q——七氟丙烷探火管式灭火装置;
 3——灭火剂充装量为3kg;
 4.2——充装压力为4.2MPA;
 170——探火管动作温度为150℃;
2.探火管式灭火装置型号表示:如TH-J-E-24/170。
 TH——探火管式灭火装置;
 J——间接式探火管式灭火装置;
 E——二氧化碳探火管式灭火装置;
 24——灭火剂充装量为24kg;
 170——探火管动作温度为150℃;


独特优势

独特优势

细节彰显产品质量

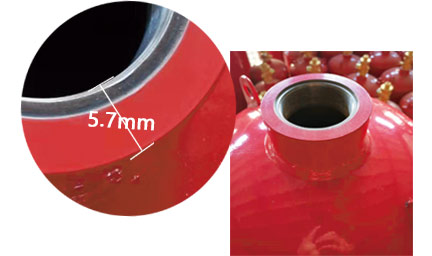

探火管式灭火装置气瓶

气瓶容器壁厚厚

探火管式灭火装置钢瓶壁厚大于5.7mm,强度高,气瓶爆炸风险低,使用年限比同行业长约5年,年平均投入成本低。

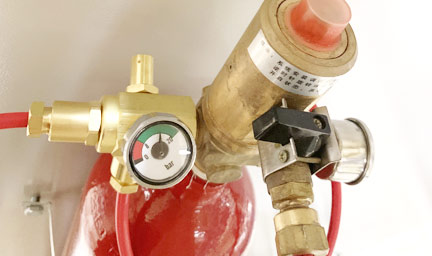

探火管式灭火装置容器阀

容器阀气密性好

阀门的外协加工单位具有国家特种设备制造PF1等多种生产制造许可证,其资质和质保体系齐全,零部件制作加工精良,气密性控制在0.01%内

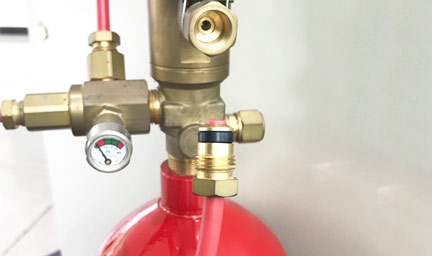

探火管式灭火装置承插方式

承插方式紧密

软管和接头处加有防漏气橡胶垫片,拧紧螺母挤压垫片,防止软管变形,整体接口气密性好,系统稳定,使用维护成本低。
探火管灭火装置软管

管道柔韧可弯曲

柔性的探火管可以敷设到可能着火的设备、仪器内部,快速探测火灾,对着火部位实施点对点灭火,响应时间更快,灭火用量更省,节约一次性投入成本。


获取探火管式灭火装置解决方案

0512-67951790


应用场景

现场案例

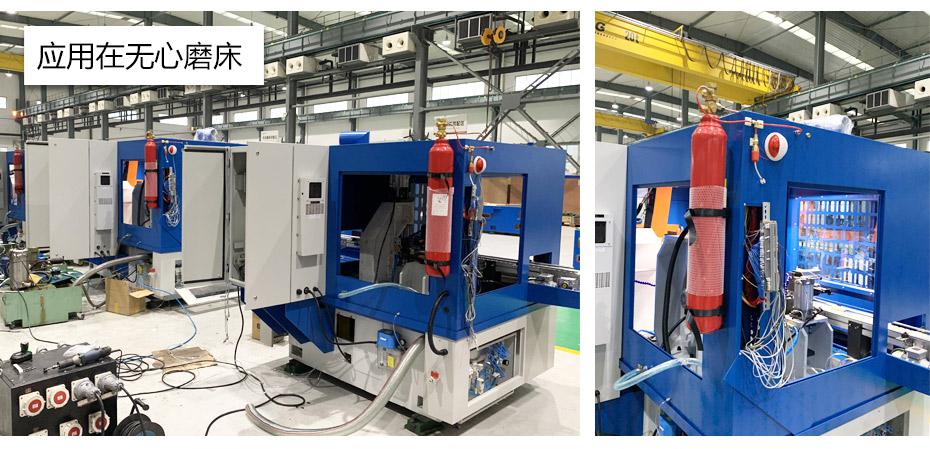

探火管式灭火装置应用场景展示

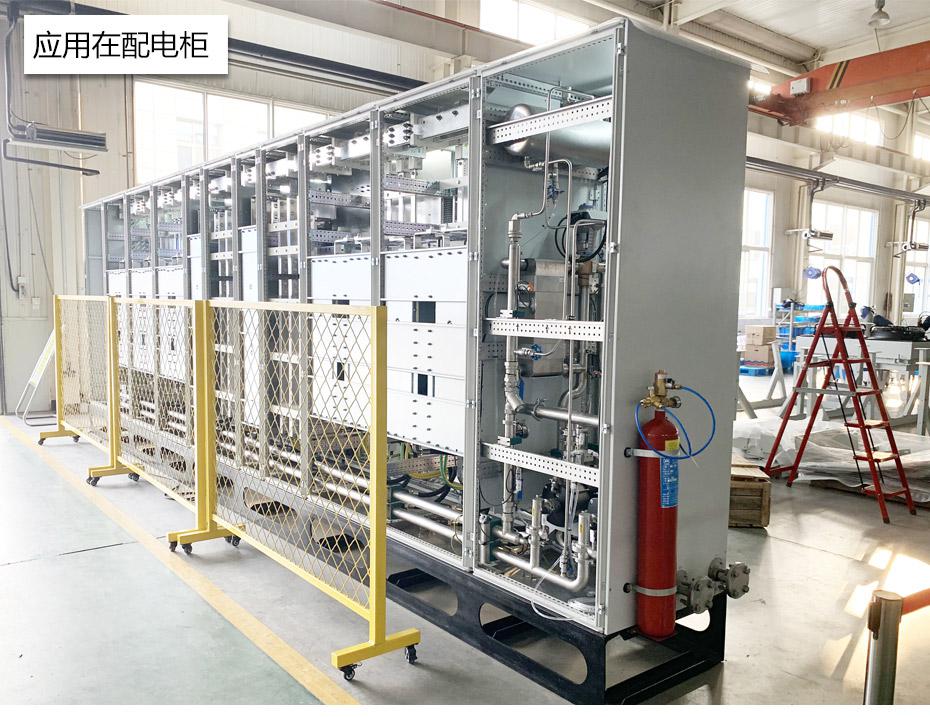

探火管式灭火装置应用场景

火探管应用场景

火探管应用场景

探火管式灭火装置应用场景

探火管式灭火装置应用场景


生产环境

生产环境

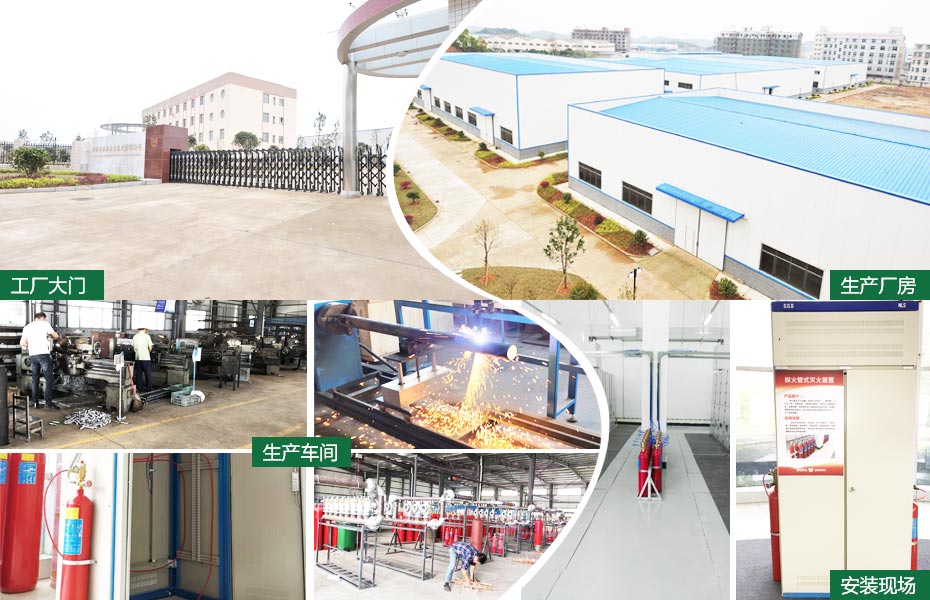

走近我们的工厂 体会我们的用心

厂房展示


案例展示

案例展示

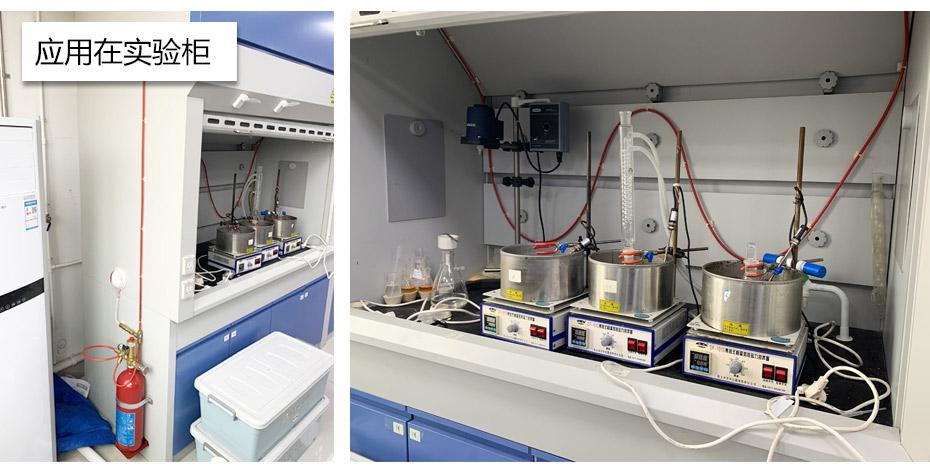

探火管式灭火装置使用案例

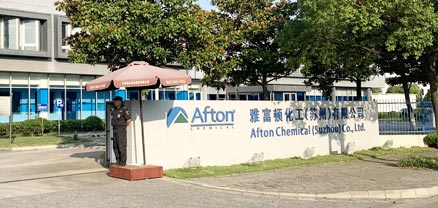

雅富顿化工(苏州)有限公司
雅富顿化工(苏州)有限公司2019.8.12
雅富顿化学公司致力于开发和生产石油添加剂,产品系列包括高性能燃料添加剂、传动系列添加剂、发动机油系列添加剂以及工二业润滑添加剂,设有实验室、生产基地、营销中心。该项目为念海消防为雅富顿实验柜设计安装的探火管式灭火装置,保障客户研发设备的安全性。

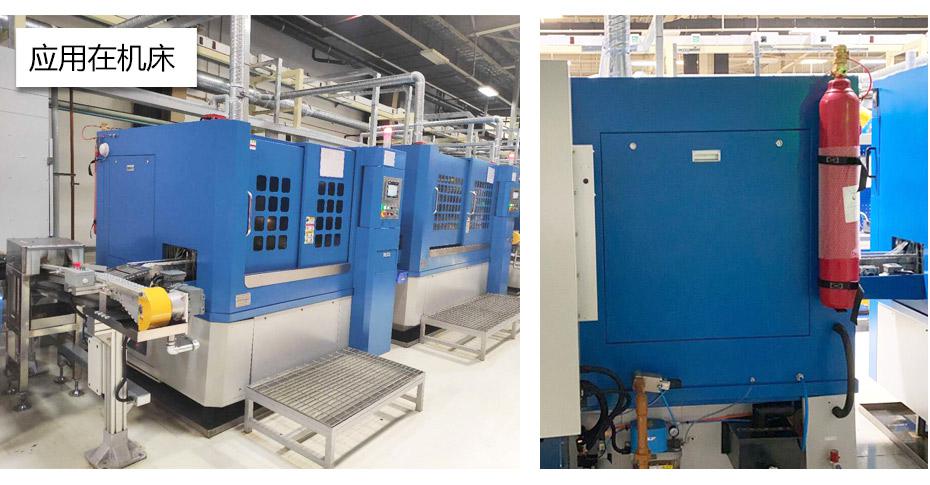

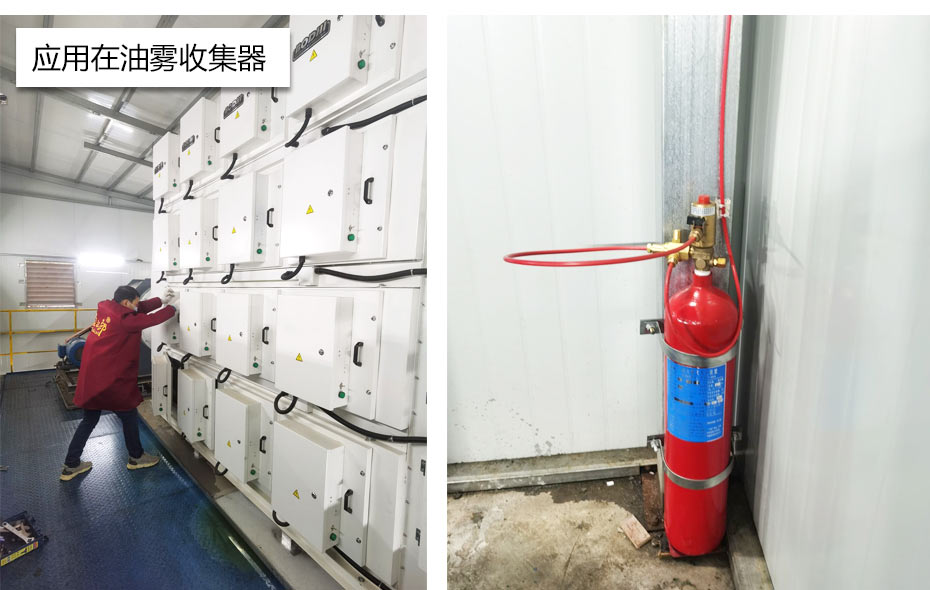

马勒三环气门驱动油雾收集器火探管灭火装置案例

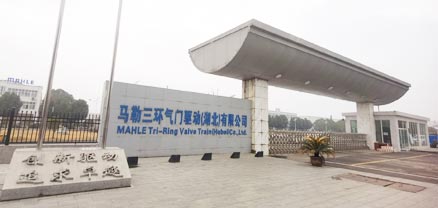

马勒三环气门驱动有限公司
马勒三环气门驱动有限公司2021.7.17
马勒三环气门驱动产品在气门产品研发、毛坯制造、机械加工等各个工业领域都有涉及。念海消防为马勒三环气门驱动公司的油雾收集器设置的火探管灭火装置,探火管式灭火装置可以辐射到设备内部,快速检测火灾,进行点对点灭火,保障产品的安全。

联系念海

联系念海

苏州市念海消防技术有限公司

服务热线:0512-67951790 手机:17366438119 微信:17366438119 邮箱:sznianhai@163.com 公司地址:苏州市姑苏区福运路198号
“简单、真诚、善良是我们的名片!”
热品推荐 / Hot product
管网七氟丙烷灭火系统

管网七氟丙烷灭火系统

特点:1.组合分配,可同时保护2-8个保护区。2.七氟丙烷气瓶固定安装在特定的气瓶间,不占用防护区空间。3.管网七氟丙烷灭火系统喷头分布均衡,喷放更均匀,有利于灭火。应用场景:管网式七氟丙烷灭火系统可用于保护经常有人的场所和高精密电子仪器、通讯设备和其它高价值的财产和重要场所,适用于扑救A、B、C类和E类电气火灾,如通讯机房、高低压配电室、档案室、储能集装箱、工业清洗设备、危险品仓库等易燃易爆场所。
高压二氧化碳灭火系统

高压二氧化碳灭火系统

特点:1.既可全淹没灭火又可进行局部灭火。2.二氧化碳灭火主要是窒息作用,并具有抑爆复燃的作用。3.后期维护药剂充装成本经济。应用场景:高压二氧化碳灭火系统可适用于喷漆生产线、轧机、印刷机、燃气发电机组隔音罩、浸渍槽、环保过滤设备、工业清洗设备、涂装车间喷漆房、印染设备、烘干设备、加油站、油库、易燃易爆场所、水泥生产流程中的煤粉仓等场所。
机床灭火装置

MF·FIRE机床灭火装置

特点:1.针对精密机床研发的模块化可靠灭火装置。2.系统安全可靠,误报率极低。3.系统可以提供定制化需求。应用场景:机床灭火装置主要保护的对象有:各种数控机床;半导体设备;传感器测试机;超声波清洗机;环保除尘设备等。

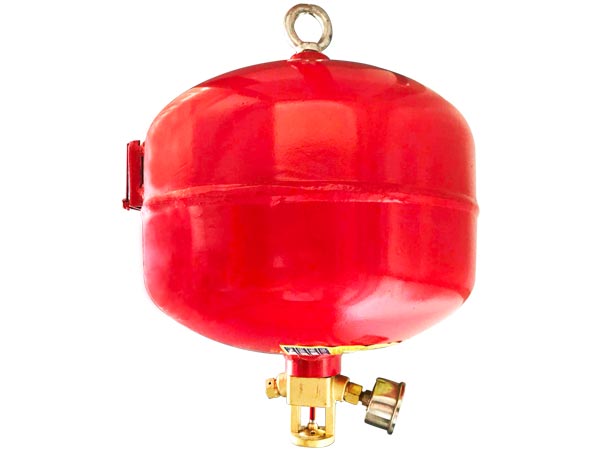

定温型悬挂式七氟丙烷灭火装置
