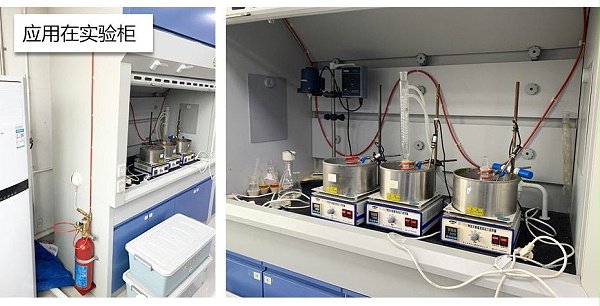

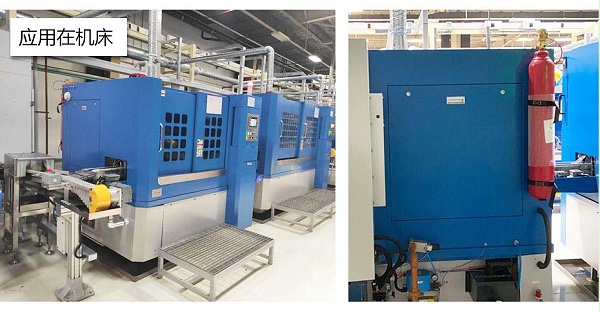

应用场景：探火管式灭火装置主要适用于小空间变配电柜、电子设备间、米波机房、不间断UPS室、继电器室、电缆交叉密集及中间接头部位、电梯控制柜、带槽盒的电线电缆槽或桥架、气体场所相对密封外壳的特殊或重要机柜设备等场所。

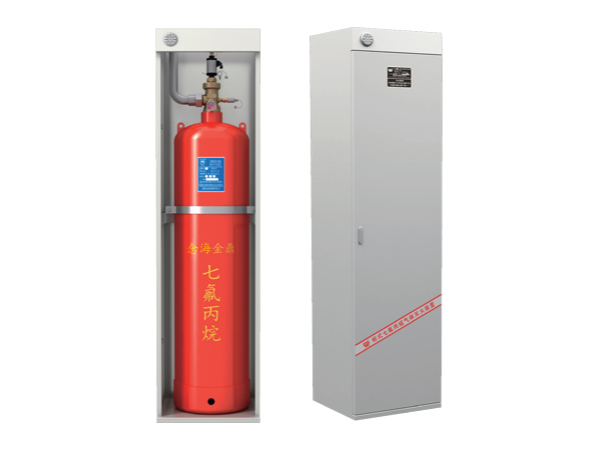

装置简介： 探火管式灭火装置也称火探管灭火装置、感温自启动灭火装置、火探管式自动探火灭火装置，是由灭火剂瓶组、探火管、信号反馈装置等组成。探火管灭火装置采用七氟丙烷或二氧化碳作为灭火剂，无需任何电源、专门的火灾探测器、复杂的设备和管线，集报警和灭火于一体，是一种成本低廉、结构简单、高度可靠的灭火装置。该装置采用柔性可弯曲的探火管作为火灾的报警部件，同时探火管还可以兼做灭火剂的输送及释放管道，可以很方便的布置到每一个潜在的着火点附近，灭火效率极高。

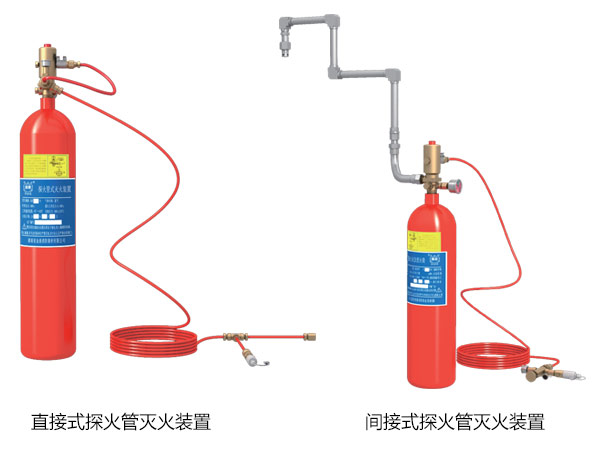

直接式工作原理： 直接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂，探火管通过容器阀、释放连接体连接到灭火剂瓶组上，固定在火源最可能发生处的上方，进行火源探测。当火灾发生时，探火管在受热温度最高处被软化并爆破，探火管中压力下降，启动容器阀，灭火剂通过探火管破裂的出口释放灭火。
间接式工作原理： 间接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂，探火管通过容器阀连接到灭火剂瓶组上，固定在火源最可能发生处的上方，进行火源探测。当火灾发生时，探火管在受热温度最高处被软化并爆破，探火管中压力下降，启动容器阀，灭火剂通过释放管至喷嘴释放灭火。
|
探火管式灭火装置 |
|||||||||
|
规格型号 |
TH-Z-Q-3/4.2/170 |
TH-Z-Q-6/4.2/170 |
TH-J-Q-10/4.2/170 |
TH-Z-E-6/170 |
TH-J-E-6/170 |
TH-J-E-24/170 |
TH-J-E-45/170 |
||
| 灭火剂类型 |
七氟丙烷 |
二氧化碳 |
|||||||
| 产品类型 |
直接 |
间接 | 直接 |
间接 |
|||||
| 瓶组容积 |
5L |
10L | 10L | 10L | 10L | 40L |
80L |
||
| 喷射时间 |
≤60S |
≤10S |
≤60S |
||||||
|
探火管最大长度 |
25m | ||||||||
|
释放管最大长度 |
/ |
/ | 12m | / |
12m |
12m |
12m |
||
|
最大充装密度 |
≤600g/㎡ |
≤1000g/㎡ |
≤600g/㎡ |
||||||
|
泄压装置动作压力 |
9±0.45MPA |
19±0.95MPA |
|||||||
|
贮存工作压力（20℃） |
4.2MPA |
5.7MPA |
|||||||
|
最大工作压力 |
6.7MPA |
12.4MPA |
|||||||
|
工作温度范围 |
0℃～+50℃ |
||||||||
|
启动方式 |
自动启动 |
自动启动 | 自动启动、机械应急操作 | 自动启动 |
自动启动、机械应急操作 |
自动启动、机械应急操作 |
自动启动、机械应急操作 |
||
|
探火管充氮压力 |
1.6MPA |
||||||||
|
使用年限 |
8年 |
||||||||
|
注：
1.探火管式灭火装置型号表示：如TH-Z-Q-3/4.2/170。
TH——探火管式灭火装置；
Z——直接式探火管式灭火装置；
Q——七氟丙烷探火管式灭火装置；
3——灭火剂充装量为3kg；
4.2——充装压力为4.2MPA；
170——探火管动作温度为150℃；
2.探火管式灭火装置型号表示：如TH-J-E-24/170。
TH——探火管式灭火装置；
J——间接式探火管式灭火装置；
E——二氧化碳探火管式灭火装置；
24——灭火剂充装量为24kg；
170——探火管动作温度为150℃；
|
|||||||||

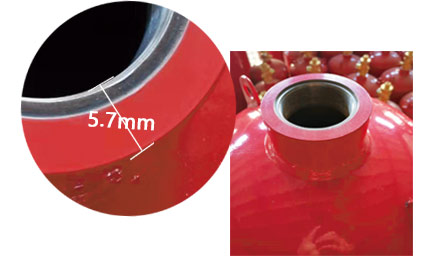

气瓶容器壁厚厚
探火管式灭火装置钢瓶壁厚大于5.7mm，强度高，气瓶爆炸风险低，使用年限比同行业长约5年，年平均投入成本低。

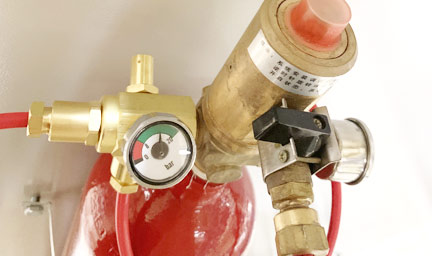

容器阀气密性好
阀门的外协加工单位具有国家特种设备制造PF1等多种生产制造许可证，其资质和质保体系齐全，零部件制作加工精良，气密性控制在0.01%内。

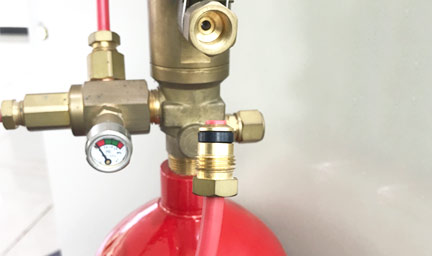

承插方式紧密
软管和接头处加有防漏气橡胶垫片，拧紧螺母挤压垫片，防止软管变形，整体接口气密性好，系统稳定，使用维护成本低。
管道柔韧可弯曲
柔性的探火管可以敷设到可能着火的设备、仪器内部，快速探测火灾，对着火部位实施点对点灭火，响应时间更快，灭火用量更省，节约一次性投入成本。
