系统简介

系统简介：外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和启动氮气分别贮存于不同的容器内，在系统启动喷放时，启动氮气才进入灭火剂贮存钢瓶，推动灭火剂高速通过管网系统，实施喷放灭火。

由于灭火剂和启动氮气分别贮存于不同容器，就避免了氮气溶解于灭火剂的现象；同时，在灭火剂输送过程中也不会释放氮气，从而避免了气囊和双相流现象的发生，氮气推动液态的灭火剂在管路中能以单相流体流动，使其流动性能得以最大的优化，大大提升输送的速度，并可以输送到更远的距离，保护更大的区域，进而大大提升灭火效率。

外贮压七氟丙烷灭火系统组成：由瓶组架、灭火剂瓶组、动力气体瓶组、减压装置、高压软管、单向阀（灭火剂管路）、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀（驱动气体管路）等组成。装置具有自动、手动和机械应急三种启动方式。

外贮压七氟丙烷灭火系统

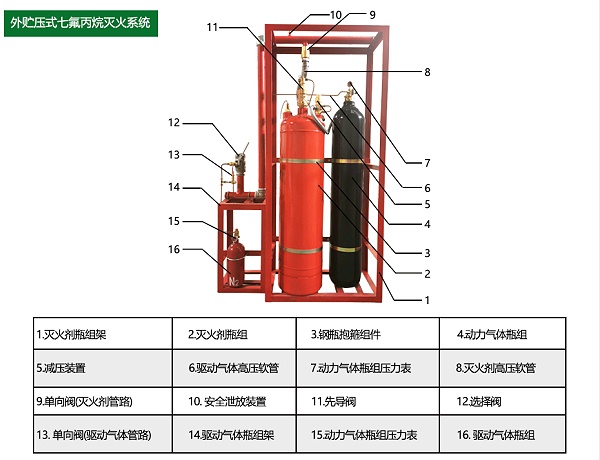

外贮压七氟丙烷灭火系统结构图

技术参数

外贮压七氟丙烷灭火系统
规格型号	灭火剂贮存压力	灭火剂储瓶容积
QMQ2.5/90W	2.5MPa	90L
QMQ2.5/120W		120L
QMQ2.5/150W		150L
QMQ2.5/180W		180L
QMQ2.5/245W		245L
QMQ4.2/245W	4.2MPa	245L
QMQ5.6/90W	5.6MPa	90L
QMQ5.6/120W		120L
QMQ5.6/150W		150L
QMQ5.6/180W>		180L
灭火剂充装密度	1250Kg/m³
灭火剂瓶组贮存压力（20℃）	0.3MPa
灭火剂喷放时间	≤10S
使用温度	0℃～50℃
动力驱动瓶充装压力	13.5MPa
驱动气体瓶组压力（20℃）	6.0MPa
系统保护面积	最大单区800m²
系统保护体积	最大单区3600m³
系统工作电源	≥DC24V，1.5A
灭火技术方式	全淹没式
启动方式	自动；电气手动；机械应急手动操作
