柜式七氟丙烷灭火装置的组成部件有哪些?七氟丙烷厂家告诉你

作者: 念海小编 编辑: 念海消防 来源: http://www.sznianhai.com/ 发布日期: 2020.04.08 浏览次数:
信息摘要:
柜式七氟丙烷灭火装置是直接放在防护区内,适用于单元独立式的全淹没灭火,安装灵活方便。柜式七氟丙烷灭火装置是由灭火剂瓶组、容器阀、容器、电磁型驱动装置、信号反馈装置等组成,今天我们来讲一下柜式七氟丙烷灭火装置的主要组成部件有哪些?

柜式七氟丙烷灭火装置是一种预制式灭火装置,直接放在防护区内,由一套或者几套灭火装置保护一个防护区,适用于单元独立式的全淹没灭火,安装灵活方便。此灭火装置一般与火灾报警灭火控制系统联动,从而实现对防护区的保护,将火灾扑灭在初期。今天我们来看一下柜式七氟丙烷灭火装置的组成部件。

一、灭火装置分两种结构形式:双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。

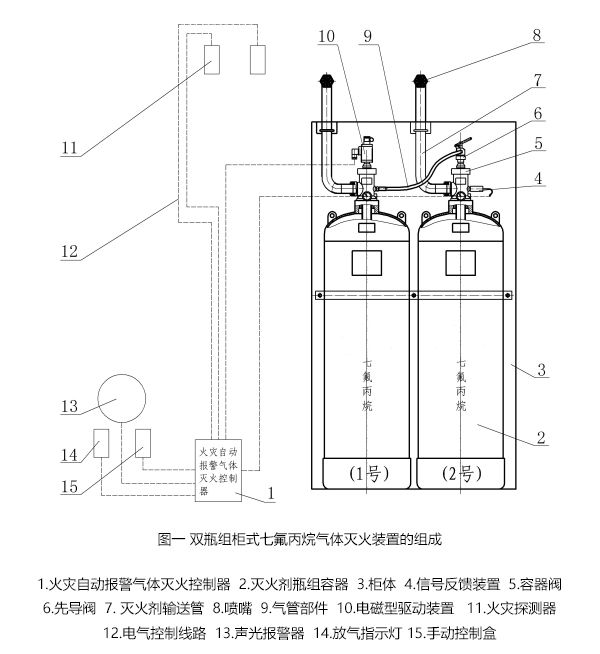

1.双瓶组柜式七氟丙烷气体灭火装置的组成

柜式七氟丙烷灭火装置

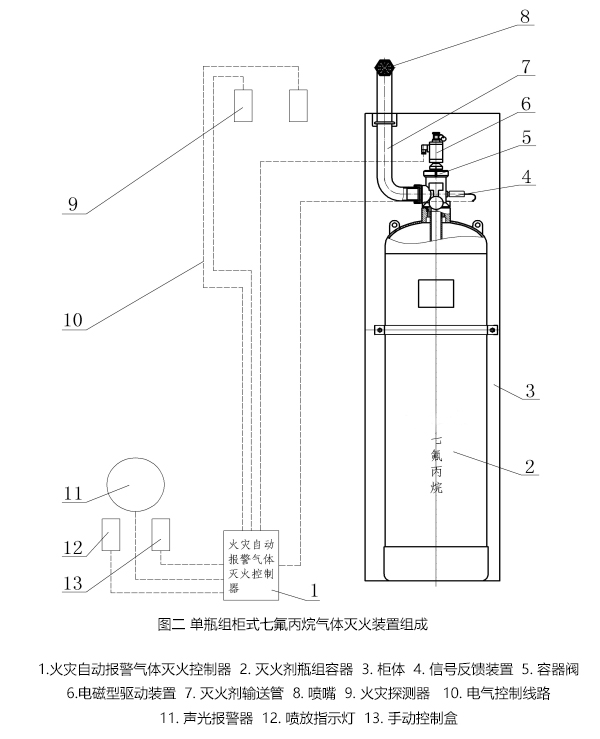

2.单瓶组柜式七氟丙烷气体灭火装置组成

柜式七氟丙烷灭火装置

二、主要零部件

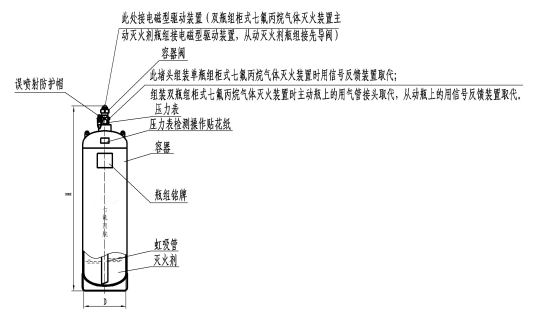

1.灭火剂瓶组

灭火剂瓶组由容器阀、容器、灭火剂、虹吸管组成。

柜式七氟丙烷灭火装置


用途:灭火剂瓶组平时用来储存七氟丙烷灭火剂,一旦发生火灾,靠电磁型驱动装置或先导阀开启容器阀,释放灭火剂。瓶组具备超压保护、误喷射防护和压力显示功能。

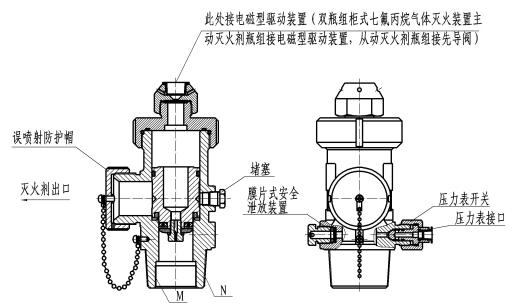

1.1容器阀

柜式七氟丙烷灭火装置

用途:容器阀安装在灭火剂瓶组容器上,用以密封或释放容器内灭火剂。火灾时,靠电磁型驱动装置或先导阀顶刀动作打开,释放灭火剂。

1.2容器

柜式七氟丙烷灭火装置

2.先导阀

柜式七氟丙烷灭火装置

用途:先导阀安装在从动灭火剂瓶组的容器阀上,主动灭火剂瓶组释放灭火剂,灭火剂通过气管部件进入先导阀,推动其顶刀下行,刺破容器阀上的密封膜片,打开容器阀,释放从动灭火剂瓶组内的灭火剂。

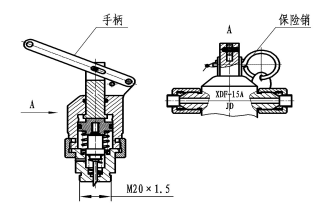

3.电磁型驱动装置

柜式七氟丙烷灭火装置

用途:电磁型驱动装置安装在灭火剂瓶组容器阀上(对于双瓶组灭火装置,电磁型驱动装置安装在主动灭火剂瓶组上),与外界控制器设备连接,具有电动操作功能。一旦有启动电流输入,将使其电磁铁动作,顶刀下行刺破灭火剂瓶组容器阀上的密封膜片,容器阀开启,喷放灭火剂。

4.信号反馈装置

柜式七氟丙烷灭火装置

用途:信号反馈装置用于传递灭火装置喷放信号,提供的是无源开关信号。信号反馈装置安装在容器阀上,反馈信号线与灭火控制设备连接。该装置内部微动开关提供一对开关触点,平时触点开路,当灭火剂释放时,容器阀阀腔内压力升高,推动其内活塞使微动开关闭合,将喷放信号反馈给火灾报警控制器。

5.喷嘴

柜式七氟丙烷灭火装置

用途:喷嘴安装于柜式七氟丙烷气体灭火装置中与灭火剂瓶组相连的灭火剂输送管上,其用途是按设计要求将灭火剂喷洒到防护区。它主要用于扑救封闭空间内的火灾,用于全淹没灭火的防护区。

以上就是两种类型的柜式七氟丙烷灭火装置组成部件及主要零部件的介绍,关于柜式七氟丙烷灭火装置的安装调试小编之前也有写过一篇,感兴趣的可以前往了解一下。念海消防是专业的七氟丙烷灭火系统厂家,在七氟丙烷灭火系统已有一套标准化、流程化方案,立即咨询:0512-67951790
