气体灭火系统主要由哪些组件构成?

作者: 念海小编 编辑: 念海消防 来源: 念海消防 发布日期: 2019.06.20
信息摘要:
不同的气体灭火系统其结构形式和组成部件的数量不完全相同。那么气体灭火系统主要由哪些组件构成呢?念海消防为大家分享气体灭火系统主要组件构成部分。

气体灭火系统是以气体作为灭火介质,通过气体在整个防护区或保护对象周围的局部区域建立起灭火浓度实现灭火的灭火系统,其适用范围是由气体灭火剂的灭火性质决定的。气体灭火系统灭火特性主要有化学稳定性好、耐贮存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹、适用于扑救多种类型火灾等方面。

气体灭火系统一般由瓶组、容器、容器阀、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、检漏装置、低泄高封阀等部件构成。不同的气体灭火系统其结构形式和组成部件的数量也不完全相同。

1.瓶组

瓶组按用途可分为灭火剂瓶组、驱动气体瓶组、加压气体瓶组。

气体灭火剂瓶组一般由容器、容器阀、虹吸管(惰性气体系统瓶组除外)、灭火剂等组成,用于储存灭火剂和控制灭火剂的释放。管网系统的瓶组固定在钢瓶架上,通过连接管与系统集流管连接;柜式气体灭火装置的瓶组固定在柜中;悬挂式气体灭火装置的瓶组用固定支座悬挂在保护对象上方。

气体灭火系统组件灭火剂瓶组

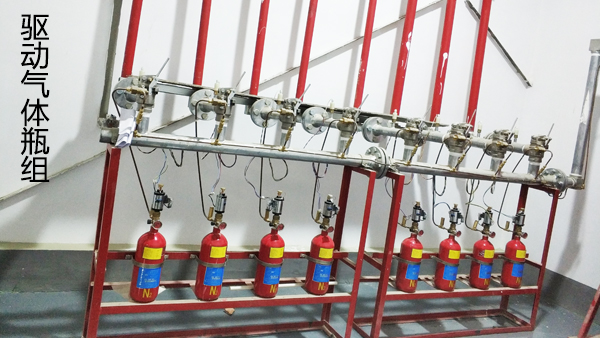

气体灭火系统组件驱动气体瓶组

驱动气体瓶组和加压气体瓶组一般包括容器、容器阀、安全泄压装置、驱动气体(加压气体)、压力显示器等。驱动气体瓶组安装在灭火剂瓶组旁。加压气体瓶组安装在被加压的灭火剂瓶组旁。

气体灭火系统组件瓶组

2.容器

容器是用来储存灭火剂和启动气体的重要组件,分为钢质无缝容器和钢质焊接容器。

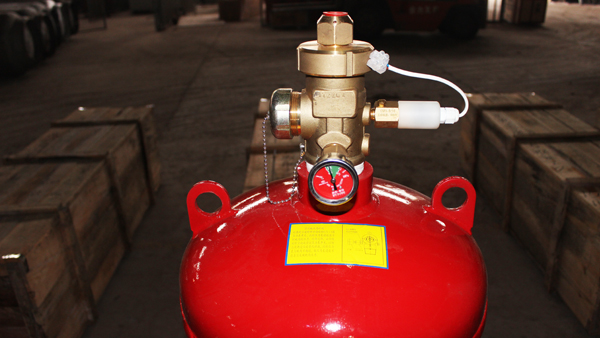

气体灭火系统组件容器

3.容器阀

容器阀又称瓶头阀,安装在容器上,具有封存、释放、充装、超压泄放(部分结构)等功能。

容器阀按用途可分为灭火剂瓶组上容器阀和驱动气体瓶组上容器阀两类;按密封形式可分为活塞密封和膜片密封两类;按结构形式可分为膜片式、自封式、压臂式三类;按启动方式可分为气动启动型、电磁启动型、电爆启动型、手动启动型、机械启动型和组合启动型六类

4.选择阀

选择阀用于组合分配系统中,安装在灭火剂释放管道上,控制灭火剂释放到相应的保护区。在组合分配系统中每个防护区设一个选择阀,一般它先于容器阀打开或与容器阀同时打开。选择阀可分为活塞式、球阀式、气动启动型、电磁启动型、电爆启动型和组合启动型等类型。

气体灭火系统组件选择阀

5.喷嘴

喷嘴是用于控制灭火剂的流速和喷射方向的组件,是气体灭火系统的一个关键部件。喷嘴按应用形式可分为全淹没灭火方式用喷嘴和局部应用灭火方式用喷嘴。全淹没灭火方式用喷嘴喷出的应是气体;局部应用灭火方式用喷嘴喷出的应是液体或固体。

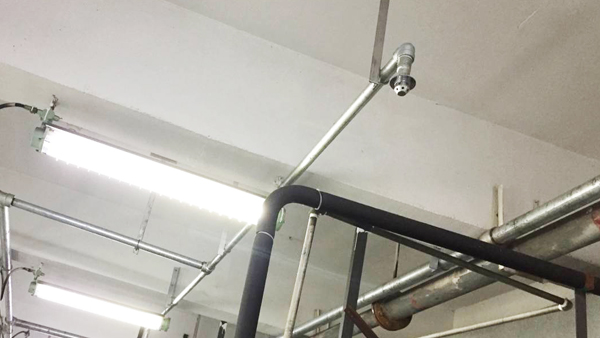

气体灭火系统组件喷嘴

6.单向阀

灭火剂流通管路单向阀装于连接管与集流管之间,功能是防止灭火剂从集流管向灭火剂瓶组反流。驱动气体控制管路单向阀装于启动管路上,是用来控制气体流动方向,启动特定的阀门。单向阀按安装在管路中的位置可分为灭火剂流通管路单向阀和驱动气体控制管路单向阀;按阀体内活动的密封部件型式可分为滑块型、球型和阀瓣型。

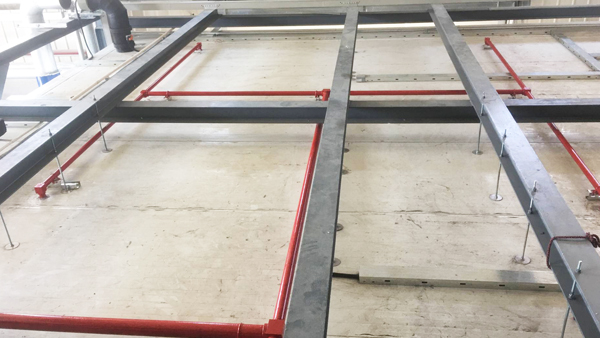

7.集流管

集流管是将多个灭火剂瓶组的灭火剂汇集在一起,再分配到各防护区的汇流管路。

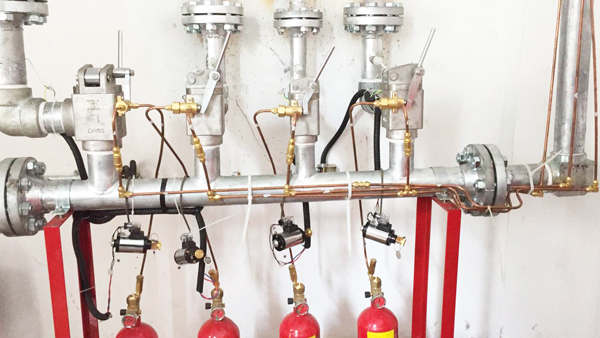

气体灭火系统组件集流管

8.连接管

连接管可分为容器阀与集流管之间的连接管和控制管路连接管。容器阀与集流管之间的连接管按材料分为高压不锈钢连接管和高压橡胶连接管。

9.安全泄放装置

安全泄放装置装于瓶组和集流管上,以防止瓶组和灭火剂管道非正常受压时爆炸。瓶组上的安全泄放装置可装在容器上或容器阀上。安全泄放装置可分为灭火剂瓶组安全泄放装置、驱动气体瓶组安全泄放装置和集流管安全泄放装置。

10.驱动装置

驱动装置用于驱动容器阀、选择阀使其动作。它可分为气动型驱动器、引爆型驱动器、电磁型驱动装置、机械型驱动器和燃气型驱动器等类型。

11.检漏装置

检漏装置用于监测瓶组内介质的压力或质量损失。它包括压力显示器、称重装置和液位测量装置等。

12.信号反馈装置

信号反馈装置是安装在灭火剂释放管路或选择阀上,将灭火剂释放的压力或流量信号转换为电信号,并反馈到控制中心的装置。常见的是把压力信号转换为电信号的信号反馈装置,一般也称为压力开关。

13.减压装置

惰性气体灭火系统要求设减压装置,能将灭火剂瓶组释放出的高压气体压力减压到工程设计值。一般设置在容器阀出口、选择阀进口或单向阀处。具有公称压力、减压特性。

14.低泄高封阀

低泄高封阀是为了防止系统由于驱动气体泄漏的累积而引起系统的误动作而在管路中设置的阀门。它安装在系统启动管路上,正常情况下处于开启状态,只有进口压力达到设定压力时才关闭,其主要作用是排除由于气源泄漏积聚在启动管路内的气体。

以上就是念海消防气体灭火系统主要组件的介绍,具体每个组件作用及重要性可免费咨询在线客服或请拨打0512-67951790。
