七氟丙烷是什么气体?带您了解七氟丙烷灭火系统的应用

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.06.13 浏览次数:
信息摘要:
七氟丙烷是什么?七氟丙烷是一种替代哈龙1211和1301的消防灭火剂,在消防中被广泛应用,属于气体灭火系统的一种,受到业主、设计院的青睐。本文从七氟丙烷的由来、是否有毒、七氟丙烷灭火系统应用场景、系统组成功能及维护保养来详细解读下七氟丙烷。

七氟丙烷是什么?七氟丙烷是一种替代哈龙1211和1301的消防灭火剂,在消防中被广泛应用,属于气体灭火系统的一种,受到业主、设计院的青睐。本文从七氟丙烷的由来、是否有毒、七氟丙烷灭火系统应用场景、系统组成功能及维护保养来详细解读下七氟丙烷。


 七氟丙烷灭火系统


一、七氟丙烷由来


七氟丙烷灭火剂是为了替代哈龙1211和1301灭火剂的产物,2O世纪9O年代初,美国大湖公司率先开发了七氟丙烷灭火剂,常压下为无色无味气体,在一定的压力下呈液态储存,具有良好的热稳定性和化学稳定性,七氟丙烷气体灭火剂是一种洁净气体灭火剂,在灭火后没有固、液相残留物,对臭氧层的损耗潜能值(ODP)为零。目前已被广泛应用在数据机房、档案馆、电子设备式、储能集装箱、汽车发动机实验室等防护区,应用广泛。


由于哈龙1211和1301灭火剂中含有溴、氯元素,对大气臭氧层有巨大的破坏作用,为了保护臭氧层,各国也采取了相应的行动停止生产和逐步淘汰,同时研究新的替代技术,国际社会签署了《保护臭氧层维也纳公约》(简称《公约》)和《关于消耗臭氧层物质的蒙特利尔议定书》(简称《议定书》)。

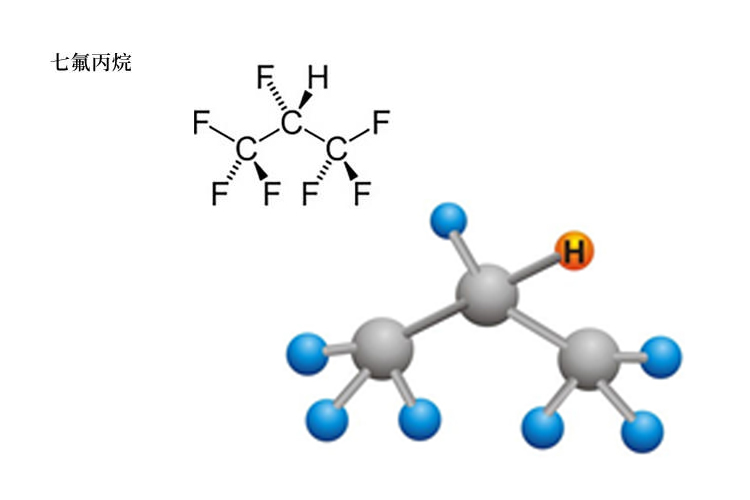

七氟丙烷

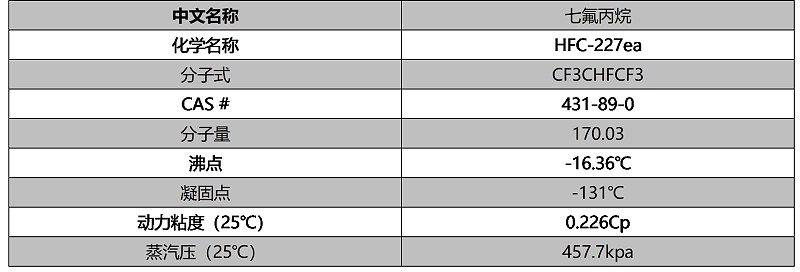

表:七氟丙烷的物化性质:


七氟丙烷参数


二、七氟丙烷的毒性


七氟丙烷气体灭火剂的毒性指标可以用NOVEL(无毒性反应)、LOAEL(有毒性反应)来表示。根据 《气体灭火系统设计规范》GB50370中可知,通讯机房和电子计算机房等防护区的灭火设计浓度宜采用8%,油浸变压器室、带油开关的配电室和自备发电机房等防护区的灭火设计浓度宜采用9%,图书、档案、票据和文物资料库等防护区的灭火设计浓度宜采用10%。七氟丙烷的有毒反应在10.5%,根据以上规范,七氟丙烷灭火系统的灭火浓度一般设计在≤10%,因此在科学的设计方案下,七氟丙烷是对人体和保护物体是安全的,不会造成损害。


表:七氟丙烷气体灭火剂毒性参数


 七氟丙烷浓度


三、七氟丙烷灭火系统的适用场景


根据《气体灭火系统设计规范》GB50370中可知,七氟丙烷灭火系统可适用以下场景:


  七氟丙烷灭火系统维保21


除上述场景外,七氟丙烷灭火系统还适用以下场景:


储能集装箱、发电机组集装箱等防护区,环保过滤设备、工业清洗设备、涂装车间喷漆房、印染设备、发动机实验室、危险品仓库等易燃易爆工业场所。

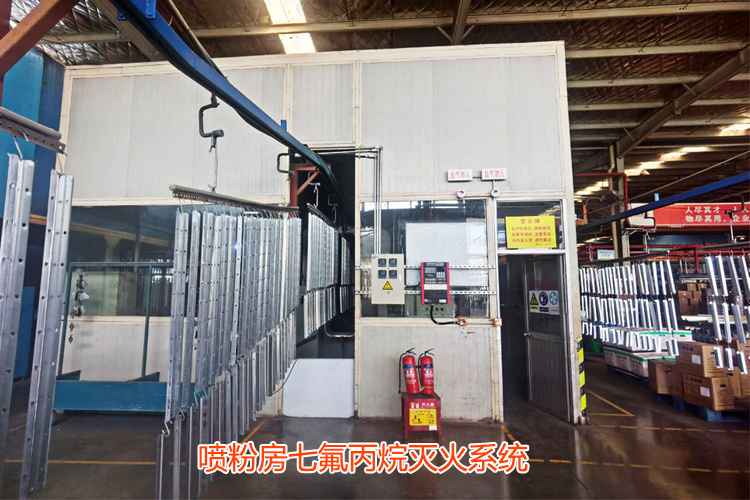

喷粉房七氟丙烷灭火装置


四、七氟丙烷灭火系统的产品类型及应用


七氟丙烷灭火系统按照防护区大小及应用范围可分为以下几种类型:


1、管网式七氟丙烷灭火系统


管网式七氟丙烷灭火系统应设置专用气瓶间,通过管道运输灭火剂到防护区内的一种灭火系统。管网七氟丙烷灭火系统喷头设置分布较为平均,可通过单向阀选择喷放的防护区。


 管网七氟丙烷灭火系统


(1)单元独立系统是指一套灭火系统保护一个防护区。


(2)组合分配系统是指一套灭火系统用来保护2-8个防护区。


2、柜式七氟丙烷灭火装置


柜式七氟丙烷灭火装置是一种预制式不需要占用气瓶间,可直接放在防护区内的灭火装置。柜式七氟丙烷搬运比较方便,在储能集装箱、档案室、配电房、机房等防护区运用比较广泛。柜式七氟丙烷在同一个防护区设计数量一般在1-10个,最多不超过10个。


 柜式七氟丙烷灭火装置


3、悬挂式七氟丙烷灭火装置


悬挂式七氟丙烷灭火装置是可悬挂或者固定于墙壁上的一种灭火装置,火灾发生时可自动或手动喷放灭火剂的一类装置。根据其启动方式可分为电磁型和温控型两种:


 悬挂式七氟丙烷灭火装置


(1)温控型:火灾温度达到预设定温时(一般为68℃)可自动启动喷放,不需外配置报警系统;


(2)电磁型:利用一些火灾探测元件和气体灭火控制器等组成的集火灾探测、报警和灭火功能于一体的灭火装置。


4、火探管灭火装置


探火管灭火装置也称为感温自启动灭火装置,是采用探火管探测火灾并能启动的预制灭火装置。


探火管灭火装置可分为直接式探火管灭火装置和间接式探火管灭火装置。


火探管七氟丙烷灭火装置


5、机床灭火装置

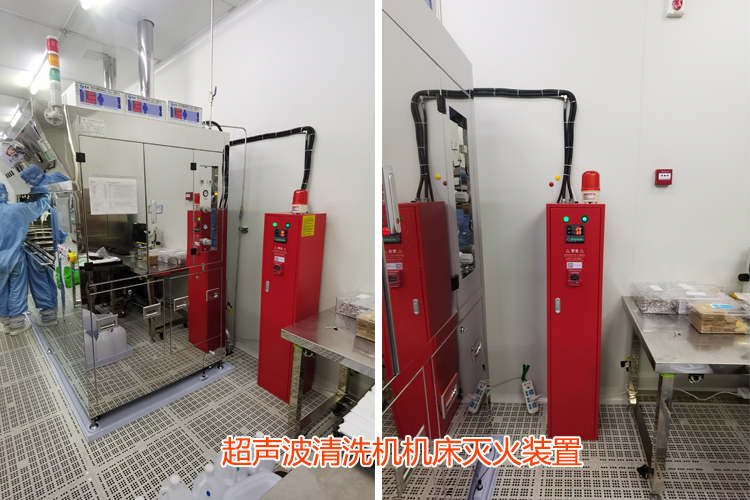

机床灭火装置是一种适用于数控机床、CNC机床、精密机床、切削机床等各类机床的灭火装置,是一种小型的、低成本的、灭火效能高的一种灭火系统。


机床灭火装置


机床灭火装置由控制系统、压力容器、容器阀、烟感、温感、火焰探测器以及能释放灭火剂的释放管等组成。将传感器安装在火源最可能发生处的上方进行探测。可灵活设置二级报警值,当温度异常时提前预警避免火灾发生,火灾突发时快速有效的扑灭火患,灭火介质通过释放管直接喷射到被保护区域。


 机床灭火装置1


五、七氟丙烷灭火系统的组成及功能


七氟丙烷灭火系统是由七氟丙烷气体灭火设备、烟感温感探测装置、声光警铃报警装置、放气灯指示装置、气体灭火控制器、自动泄压阀,七氟丙烷灭火设备包括:灭火剂瓶组、驱动气体瓶组、单向阀、选择阀(适用于组合分配系统)、电磁型驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、低泄高封阀等。


 七氟丙烷灭火系统000


以念海消防做过的一个储能集装箱来项目案例来为大家讲一下苏州市某电气公司的储能集装箱七氟丙烷气体灭火系统工程:


该储能集装箱长6米,宽2.438米,高2.896米,是一个标准的20尺的集装箱,根据GB50370-2005《气体灭火系统设计规范》对灭火设计用量的计算要求如下:


 七氟丙烷灭火剂计算公式


为了方便读者理解,具体计算过程这里就不再赘述,经过兆龙软件精确计算,确定七氟丙烷的药剂使用量在34KG左右,工程师设计采用七氟丙烷灭火系统作为消防产品,给业主建议采用一套QMP70/4.2管网七氟丙烷灭火装置。由于储能集装箱尺寸问题,一般七氟丙烷灭火系统都会放置在集装箱大门角落里,方便人员操作且不会妨碍原有的设备,喷头一般会通过管道运输到集装箱的中间和尾部的顶部,确保能够将灭火剂输送到指定的位置。还有就是报警主机、声光警铃位置的摆放,可以提前和客户沟通预留好指定位置,方便后期施工安装。

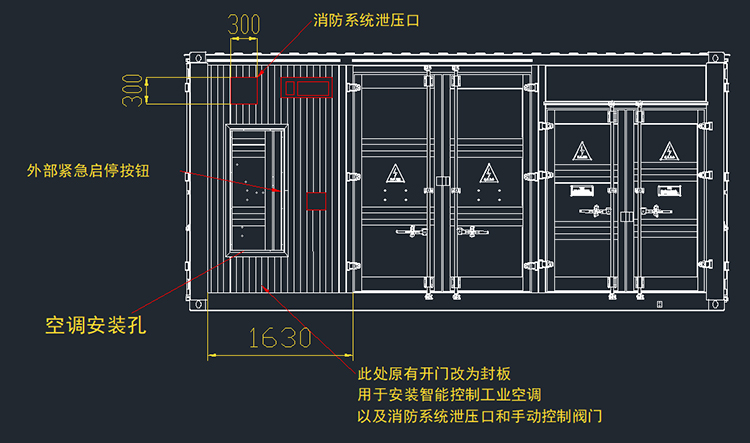

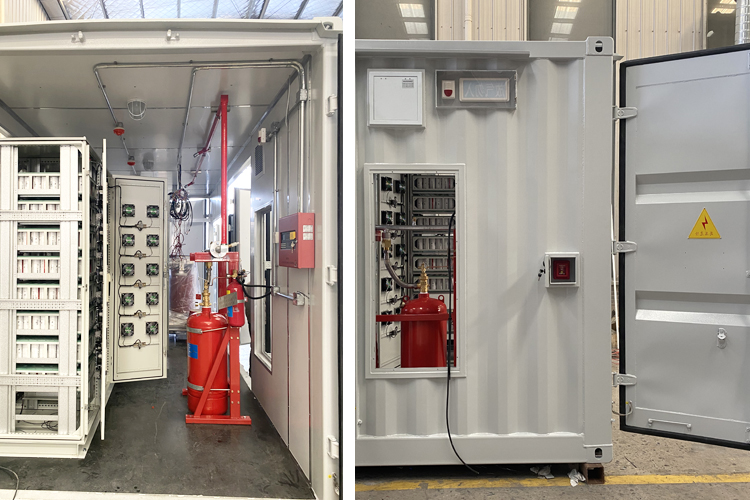

储能集装箱七氟丙烷灭火系统设计图纸储能集装箱七氟丙烷灭火系统


六、七氟丙烷灭火系统的优势


1、具有化学灭火和物理灭火的双重灭火机理,灭火浓度低,灭火效率高;


2、灭火剂设计灭火浓度一般在9%以内,并以液态贮存,瓶组占地面积小,节省建筑面积;


3、灭火剂挥发性好,无残留物,对保护物不产生二次污染;


4、在规范设定的灭火浓度下对人体无害,适合于经常有人的场所;


5、泄压面积较小,易于布置;


6、七氟丙烷不含溴、氯元素,对大气臭氧层的耗损潜能值(ODP)理论为零。


七氟丙烷灭火系统的正确使用、维护和保养是使其在关键时刻发挥作用的保障。用户应建立健全系统维护保养管理制度,并严格执行。使用、维护和保养人员应经过专门培训,掌握系统及其部件工作原理、使用操作方法。

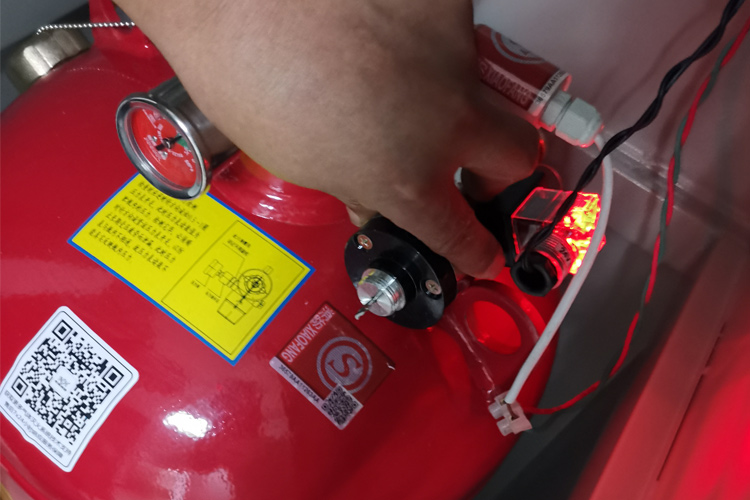

1、每月检查一次灭火剂气瓶和驱动气瓶的压力表是否在绿区的正常工作区间内,如在红区请速与我司联系;瓶组及框架的固定和管道也需要同时进行检查;


2、定期检查和保养

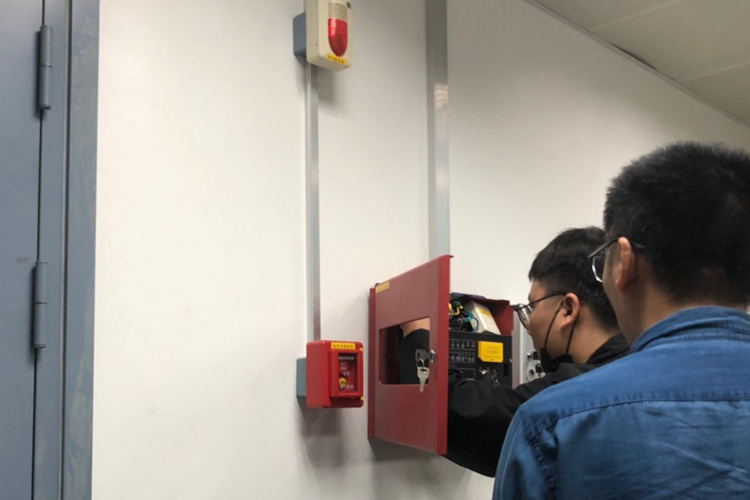

每季度需要对电磁型驱动模拟动作、管道及分配系统、喷嘴及报警系统定期检查和保养,应由专业的消防公司来进行¬;


3、设备灭火启用后的恢复。


设备启动释放灭火剂后,应立即通知我公司对七氟丙烷灭火系统进行全面检修和补充药剂,进行检查复位后,正确安装,连接牢固可靠,方可继续使用。


七氟丙烷灭火系统维保七氟丙烷灭火系统维保1


以上就是对七氟丙的介绍及七氟丙烷灭火系统的应用,仅供大家学习和参考,希望对大家有所帮助。如果觉得这篇文章对大家有所帮助,大家可以给小编帮忙点赞评论一下哦,感谢大家支持。


念海消防是专业的气体灭火系统厂家,目前比较成熟的气体灭火系统产品有七氟丙烷,高压二氧化碳,IG541,超细干粉,火探管灭火系统等,同时提供后续消防气瓶检测充装服务,拥有完整产业链,有任何问题一个电话轻松解决0512-67951790。
