储能集装箱消防系统—专业讲解

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.07.04 浏览次数:
信息摘要:
市场上比较常见的储能集装箱消防系统有三种,一种是全淹没的设计思路,采用气体灭火系统来灭火;第二种采用气体灭火系统+喷淋的方式,因为储能集装箱内锂电池明火被气体迅速灭掉后需要用水来降温;第三种采用PACK级灭火解决方案,就是针对每个电池包设计的灭火解决方案。

市场上比较常见的储能集装箱消防系统有三种,一种是全淹没的设计思路,采用气体灭火系统来灭火;第二种采用气体灭火系统+喷淋的方式,因为储能集装箱内锂电池明火被气体迅速灭掉后需要用水来降温;第三种采用PACK级灭火解决方案,就是针对每个电池包设计的灭火解决方案。下面对上述介绍的储能集装箱消防系统逐一介绍,希望能给读者带来一点帮助。


一、全淹没灭火


储能集装箱消防系统


1、系统组成:灭火装置、探测系统、灭火剂输送管路

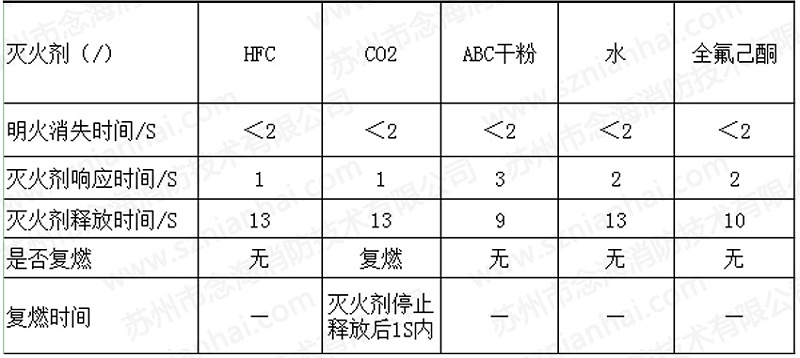

①灭火装置介绍:通常储能集装箱消防系统会选择七氟丙烷灭火系统,实验表明锂电池在密闭情况下起火七氟丙烷能够迅速灭火,在密闭环境下不会复燃;超细干粉也可以迅速灭火,不会复燃;二氧化碳可以迅速灭火,但是会复燃;气溶胶没做过实验,暂时不清楚;全氟己酮能够迅速灭火,在密闭环境下不会复燃,全淹没灭火选择全氟己酮不是很多,目前还没放开认证,簇级灭火选用全氟己酮比较多;水灭锂电池火灾是最好的,降温效果最好,很多换电站场景会设计一个水池,将热失控后的电池第一时间转移到水池内,不方便移动电池的储能集装箱会在设计气体灭火系统的同时加装喷淋系统。


储能集装箱消防系统1


②探测系统:锂电池储能集装箱我们通常会设计多种探测器,比如温度;烟雾;可燃气体;一氧化碳;氢气等探测器,来感知火情,通过预制算法,启动灭火装置。


③灭火剂输送管路:储能集装箱消防系统当选用管网式七氟丙烷时会用到气体专用管道,通常会将电气区与储能区分开,电气区采用悬挂式灭火装置,储能区采用管网式七氟丙烷。通过管网输送到防护区布置多个喷头可以保障灭火剂均匀喷放。当然也有一些不太正规的设计,比如电气区和储能区共同采用一套管网七氟丙烷,考虑到七氟丙烷有毒反应浓度为10.5%,所以在共用一套管网七氟丙烷的情况下,电气区七氟丙烷在快速泄露和喷放时浓度很容易达到10.5%。


2、灭火原理:自动状态下,防护区内任一路探测器探测火警信号室内声光响,两路探测器同时探测到火警信号,室内外声光同时响,主机面板上会有延时(出厂设置默认延时启动时间:30S,延时启动时间可调),在电磁阀安全销拔掉的前提下系统延时30秒自动喷放。


储能集装箱消防系统2


3、三种启动方式:


①自动启动:主机打在自动状态,当探测器达到预设值,按照预设算法,自动灭火,系统一般会设置延时,建议在储能这种场景,延时时间可以缩短在10S,甚至更短。民用建筑比如数据机房,配电房,档案室我们一般会设置30S,但是在储能集装箱这种场景,因为空间比较小,而且火势一旦蔓延特别快,所以在对操作人员充分培训的情况下,能够识别灭火系统在喷放前的提示,比如室内外声光同时响起,就迅速离开集装箱,延时时间设置在10秒甚至更短都是可以的。


②电气手动启动:通过紧急启动按钮启动,按下紧急启动按钮,主机会有延时,延时达到设定的时间后,系统就会喷放。


储能集装箱消防系统3


③机械应急启动:拔掉电磁阀上的安全销,通过手动按下电磁阀手柄,从而击穿灭火装置膜片启动,这种启动方式在储能集装箱这种场景尽量不要使用,如果非要使用要做好防护。如果灭火装置在需要灭火的防护区内,这个时候按下电磁阀,药剂就会立马喷出,人员没有逃生时间;如果灭火装置和需要灭火的防护区不在同一区域,比如灭火装置在电气区,起火在储能区,同时灭火装置紧且紧保护储能区的情况下,才可以按,如果灭火装置是同时保护电气区和储能区也不建议按,这个时候也存在人员没有逃生的问题。还有短路上设置电磁阀通过电磁阀控制分区的情况,也不建议采用手动按下电磁阀的方式来灭火。

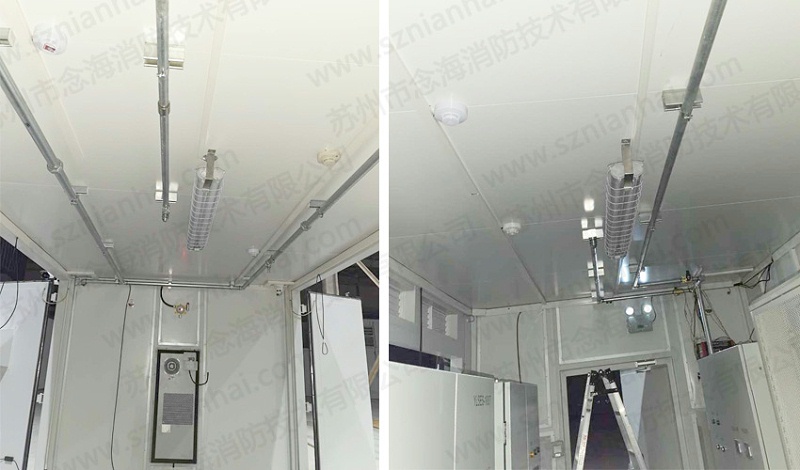

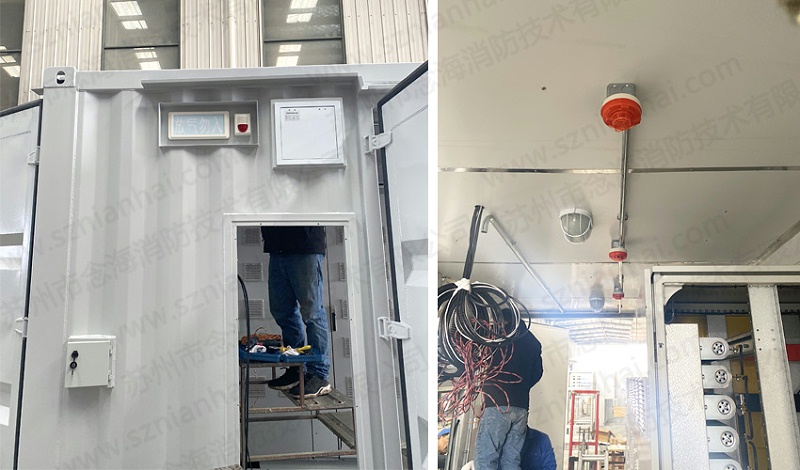

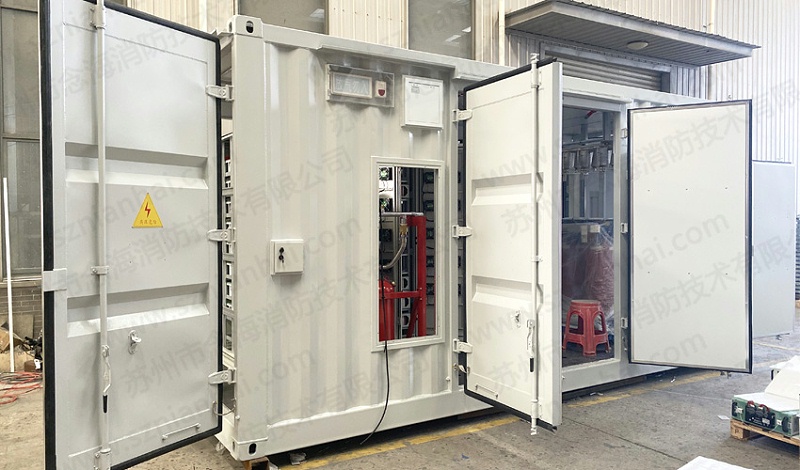

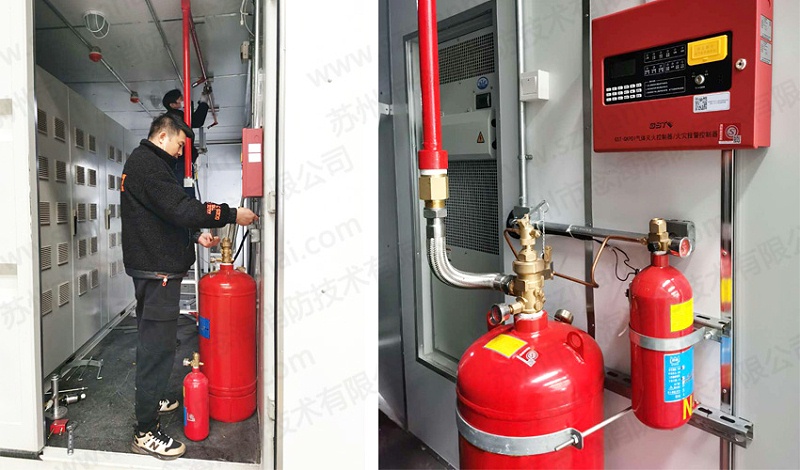

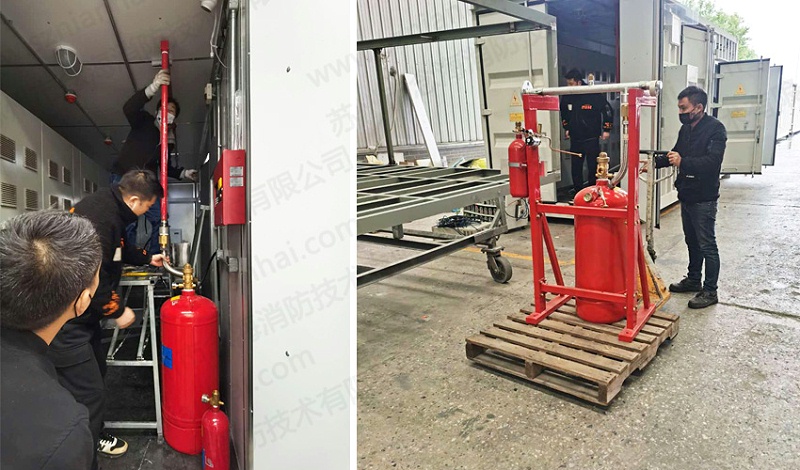

4、现场施工细节图:


储能集装箱消防系统的施工是比较讲究细节的,比如泄压口要做密封措施;比如紧急启停要有密封措施,密封不好容易有短路风险;比如声光和放气灯都要做好防雨措施,减少电气短路风险。


储能集装箱消防系统4

储能集装箱消防系统5

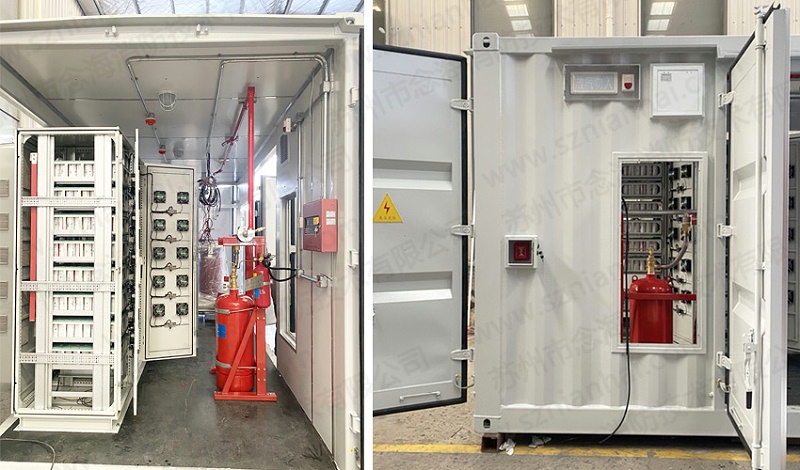

二、气体灭火系统+喷淋


储能集装箱消防系统设计了气体灭火系统,同时加装喷淋,这种方案是考虑比较全面的,而且在设计科学的情况也是最经济的,初期火灾能够及时抑制,给接下来的人员处理争取了宝贵时间。如果火灾很大,喷淋启动也触发了,如果水资源比较充足的情况下,正常是可以将火灾完全抑制的,如果水资源不充分也能给人员处理争取到更多宝贵时间。


当储能集装箱安装在户外偏远地区,同时也没有水资源的情况下,现场应有应急预案,比如如何快速将起火电池拆下,如何快速将起火电池移出集装箱,这些基本的预案及对应装备比如叉车必须要有。


科学设计喷淋系统至关重要,市场上很多集装箱喷淋系统很多不科学,没有配置测压装置,喷头采用敞开式喷头,管路上设置电磁阀的配线没有防火措施等等错误配置比较多,原因都是业主没有很好的消防专业工程师,怎么省钱怎么来,每个火灾的发生都是有原因的,找专业的公司科学规划是基本保障。


储能集装箱消防系统6

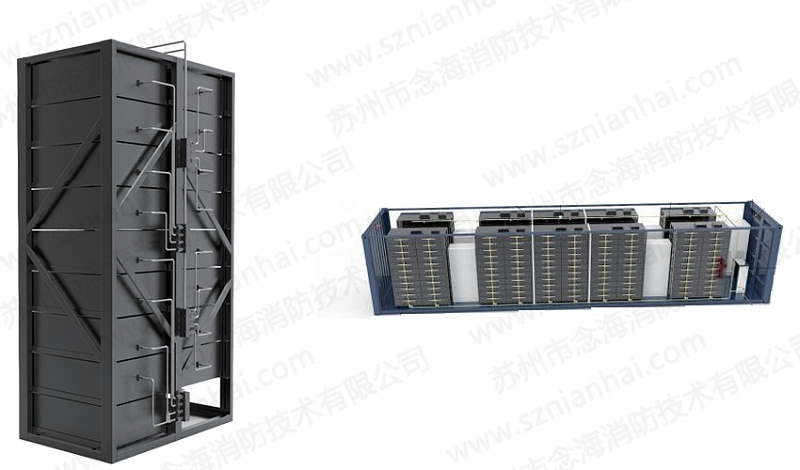

三、PACK级灭火


储能集装箱PACK级灭火,通过复合探测器,管路电磁阀,灭火装置点喷等技术,探测和喷头保护到每个电池包,核心价值点是在电气火灾的初始阶段就能有效的监测与抑制扑灭。


储能集装箱消防系统7


PACK级灭火造价相对高一些,在危险系数比较高的储能场景,针对性的设计灭火方案。


近年来,我国新型电储能技术发展取得重要进展,目前已基本实现了由研发示范向商业化初期过渡。“十四五”将是储能实现规模化发展的关键时期,绝对不能在安全环节出事故,影响储能产业可持续健康发展。储能电站建设首先要把安全放在第一位,一定要把安全纳入硬成本支出,解决了安全问题才能更好的助力储能产业快速发展。


储能集装箱消防系统无论哪种解决方案都不是单独工作的,需要从前期设计,到施工安装,到后期运维有完整、系统的消防解决方案,对不同类型的储能事故隐患,设计不同的灭火解决方案及应急预案。才能保证储能电站的全生命周期平稳运行。


以上就是我们针对储能集装箱消防系统三种方案逐一介绍,希望能给读者带来一点帮助。如果读了有收获的欢迎点赞评论,如有不足之处,欢迎批评指正。
