档案库房七氟丙烷灭火系统设计工程案例

作者: 念海小编 编辑: 念海消防 来源: 发布日期: 2021.12.22 浏览次数:
信息摘要:
档案库房火灾安全一旦发现不及时,就会造成十分严重的损失。档案库房七氟丙烷灭火系统是一种自动灭火系统,能够保障档案库房消防安全的同时不会对被保护物品造成二次损坏。

一、市场痛点

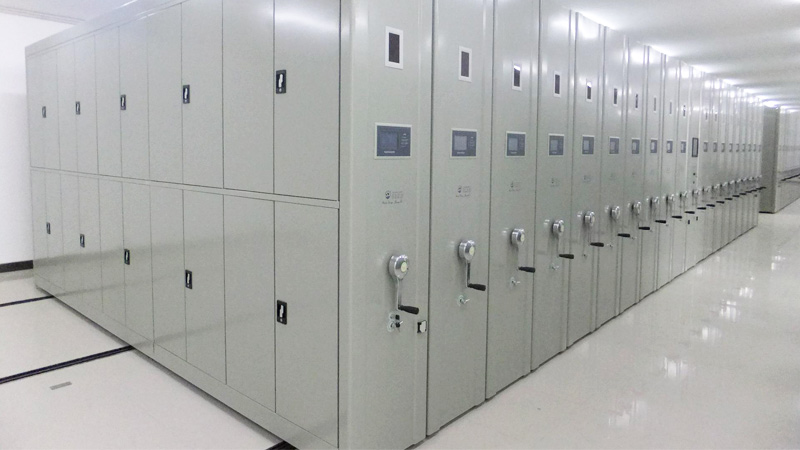

档案馆是集中保管收藏大量的珍贵历史文献、重要的档案资料以及各种以胶片、磁带、软盘为载体的档案,所以档案库房的保护十分重要,没有档案就无从谈及历史。然而,这些档案资料以纸质档案居多,可燃性比较高,那么档案馆防火也就显得极为重要了,一旦发现不及时,就会造成十分严重的损失。


档案库房七氟丙烷灭火系统


二、设计应用


档案库房七氟丙烷灭火系统是一种自动灭火系统,洁净气体无污染,能够保障档案库房消防安全的同时不会对被保护物品造成二次损坏,在“档案馆建设设计规范”中,也对防火做出了明确的规定。


三、设计依据


国家标准GB50370-2005《气体灭火系统设计规范》;


国家标准GB50116-2013《火灾自动报警系统设计规范》;


国家标准GB50166-2019《火灾自动报警系统施工及验收规范》;


国家标准GB50263-2007《气体灭火系统施工及验收规范》


四、项目情况

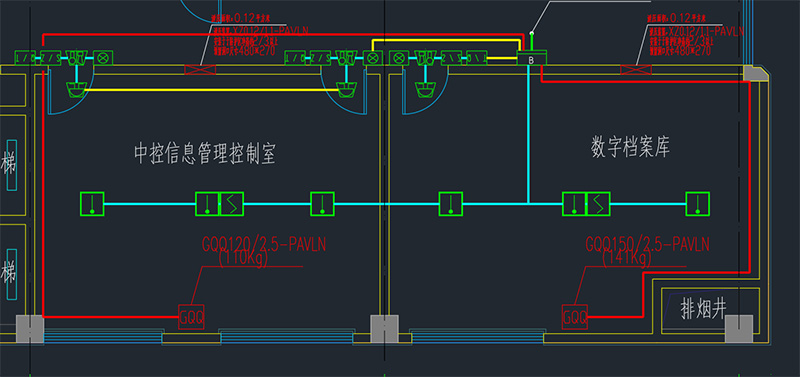

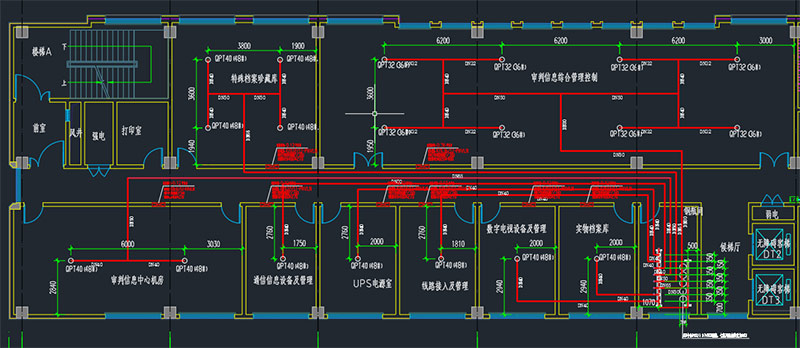

某新建法院档案库房需要配置七氟丙烷灭火系统,根据客户需求,档案库房七氟丙烷灭火系统防护区主要在4楼,其他楼层设计采用其他消防系统。由于防护区域较大,图纸设计采用QMP120/4.2管网七氟丙烷灭火系统和柜式七氟丙烷灭火装置。其中特殊档案珍藏库、审判信息综合管理控制、审判信息中心机房、通信信息设备及管理、UPS电源室、线路接入及管理室、数字电视设备及管理室、实物档案库8个房间使用管网七氟丙烷灭火系统,配电房、配电间、弱电总机房、中控信息管理控制室、数字档案库5个房间使用柜式七氟丙烷灭火装置,完工后可有效保障档案库房及信息设备机房安全。


档案库房七氟丙烷灭火系统

档案库房七氟丙烷灭火系统


五、档案库房七氟丙烷灭火系统安装

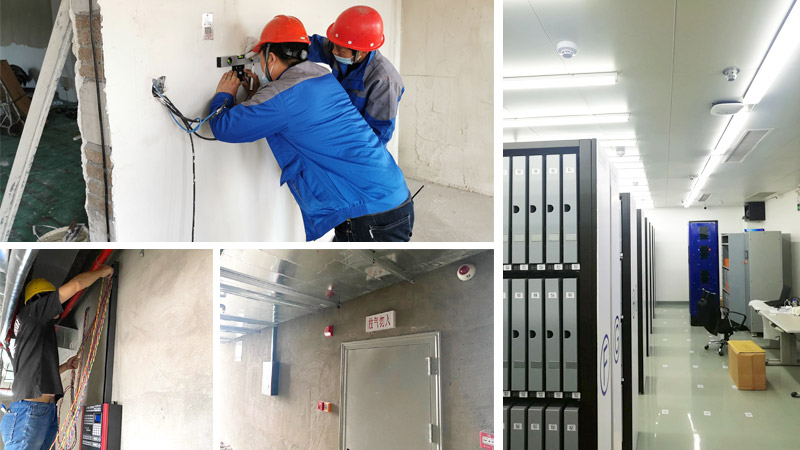

1、火灾自动报警系统:


①火灾自动报警系统的设备布置应按图纸进行,可根据现场实际情况作适当调整,但应符合《火灾自动报警系统设计规范》。


②探测器回路总线采用ZR-RVS-2X1.5导线,穿Φ20钢管保护,联动线和紧急启停线采用NH-BVR-2.5导线,穿Φ20钢管保护,电源线采用NH-BVR-2.5导线,穿Φ20钢管保护;布线应符合国家标准《火灾自动报警系统施工及验收规范》的规定。


③火灾探测器的安装应符合国家标准《火灾自动报警系统施工及验收规范》的规定。


④紧急启停按钮应安装在防护区门外的墙上,距地(楼)面高度1.5m处,安装应牢固并不得倾斜。


⑤防护区外的声光报警器和放气指示灯应安装在门的正上方,处于同一水平线,间距一般是10cm。防护区内的声光报警器和消防警铃一般装在门的正上方或显眼、无遮挡的位置,以便灭火剂喷放前提醒人员尽速撤离。


⑥气体灭火控制器安装时,其底边距地(楼)面高度宜为1.5m,安装应牢固并不得倾斜。安装在轻质墙上时,应采取加固措施。引入控制器的导线应符合《火灾自动报警系统施工及验收规范》的规定。


档案库房七氟丙烷灭火系统


2、档案库房七氟丙烷灭火系统设备:

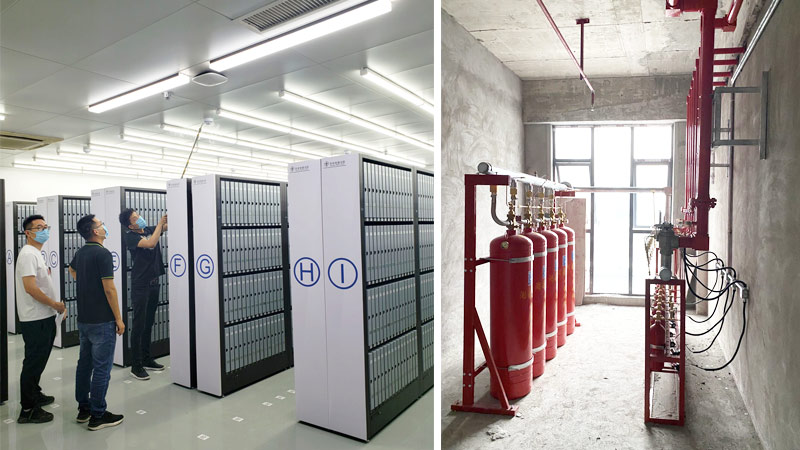

档案库房七氟丙烷灭火系统管网应采用无缝钢管,其质量应符合现行国家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢管》GB5310等的规定。无缝钢管进行内外壁表面镀锌防腐处理。管网安装完毕后,进行气密性试验;系统安装完毕后,消防管道刷红漆。


3、防护区的泄压口宜设在外墙上,并应位于防护区净高的2/3以上。


4、各防护区的火警信号和灭火剂喷放信号及系统故障信号应发送到消防控制中心的联动控制柜,并使消防联动系统能在喷放灭火剂之前关闭该防护区内的空调、通风机及通风管道中的防火阀等设备。


六、档案库房七氟丙烷灭火系统调试


1、调试负责人必须由有资格的专业技术人员担任,所有参加调试的人员应职责明确。


2、调试前应按设计图纸要求检查系统设备的规格、型号、数量以及安装质量,并应及时处理有关问题。


3、系统调试的项目及要求按国家标准《火灾自动报警系统施工及验收规范》和国家标准《气体灭火系统施工及验收规范》的要求进行。


档案库房七氟丙烷灭火系统的调试主要是气体灭火报警控制系统的调试,各类模拟实验参照设计图纸要求。系统调试时,在气体灭火控制器的启动线上接入万用表或24V的指示灯具,观察从气体灭火控制器传送的启动信号是否正常。同时,可短接气体灭火控制器的信号反馈线,模拟信号反馈装置的反馈信号,观察气体灭火控制系统的放气指示灯以及各类报警信号,确定是否正常。


档案库房七氟丙烷灭火系统


七、总结


档案库房七氟丙烷灭火系根据规范设计安装,通过烟感、温感探测器实时对档案库房进行火灾的监测,及时处理突发情况,避免因火灾而造成损失,使档案能安全保存,使历史有迹可循!


念海消防是专注于重点防护区灭火解决方案的专业公司,在档案库房七氟丙烷灭火系统解决方案已经建立一套标准化、流程化系统。每年都会有100+档案室消防案例,合作项目如张家港港务集团、苏州吴江法院、上海万科、昆山税务局、常州公积金管理中心等企事业单位,被客户誉为“档案室气体灭火标王”。拥有完善的产品及施工体系,不但可以助您很容易拿下档案室消防项目,同时施工专业,让您安全放心。立即咨询0512-67951790。
