管网式七氟丙烷灭火系统安装技术指导

作者: 念海小编 编辑: 念海消防 来源: 发布日期: 2021.11.04 浏览次数:
信息摘要:
管网式七氟丙烷灭火系统常用于保护内含多个防护区的建筑和体积较大的防护区,可分为单元独立系统、组合分配系统,本文注意讲一下管网式七氟丙烷灭火系统安装技术指导。

七氟丙烷灭火系统主要适用于扑救固体表面火灾、液体火灾、灭火前能切断气源的气体火灾和电气火灾。管网式七氟丙烷灭火系统常用于保护内含多个防护区的建筑和体积较大的防护区,可分为单元独立系统、组合分配系统,主要由灭火剂瓶组、驱动气体瓶组、集流管、选择阀、喷嘴、低泄高封阀、信号反馈装置等组成。

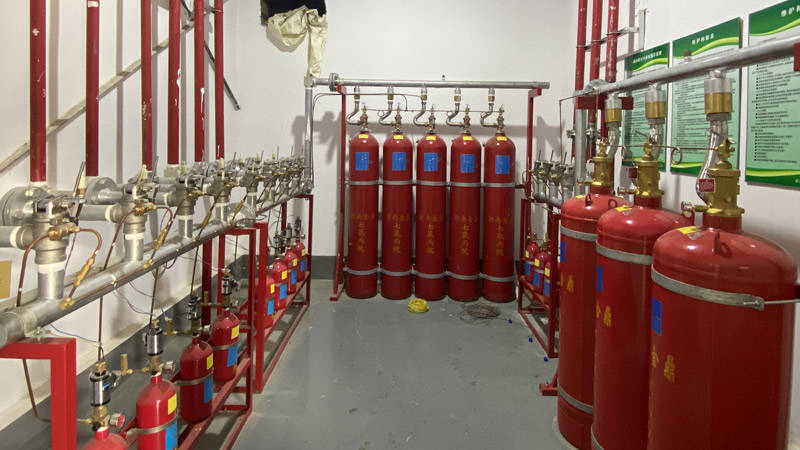

管网式七氟丙烷灭火系统


一、安装前准备工作

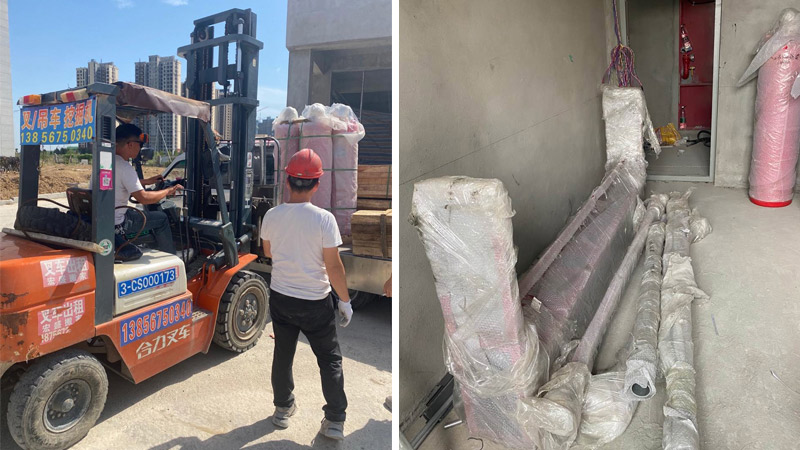

1、管网式七氟丙烷灭火系统零部件检查


(1)由现场安装人员对灭火剂钢瓶进行检查,钢瓶漆面无明显刮痕(如明显刮痕,需安装完成后进行补漆),瓶身无撞击痕迹,无明显坑洼,钢瓶与容器阀连接处无气泡或明显漏气情况。


(2)容器阀表面完好,无撞击痕迹,顶部红色保护螺帽能保证取下,安装压力表处,垫圈是否遗落。


(3)开箱检查产品其他配件是否有漏发或丢失的情况,灭火剂瓶组架、驱动气体瓶组架、气驱动器、压力表、驱动气体瓶组(包含容器阀、容器、电磁型驱动装置、压力表等)、连接管、单向阀、集流管、低泄高封阀、安全泄放装置、选择阀(单元独立系统可以不使用)、信号反馈装置、喷嘴、喷嘴罩(可选)、合格证、装置铭牌等。


管网式七氟丙烷灭火系统


2、准备工具


大号管钳(扳手)、小号活口扳手(两个)、铜管扩孔工具、生料带、弯管器、(可用手代替)量尺(非必须品)。


二、管网式七氟丙烷灭火系统设备安装


1、瓶组架组装


(1)将瓶组架包装拆开(包含灭火剂/驱动瓶瓶组架),按照瓶组架样式完成组装,检查连接部分,保证连接牢固,挡架(固定瓶箍的横梁)可以固定在瓶组架中部或一侧,当灭火剂瓶组为两排排列时,必须固定在中部。


(2)将集流管包装拆开,按照样例将集流管放在瓶组架上,用管箍卡住(先不需要紧固);


(3)根据与集流管连接的管道布置的位置,放置驱动气瓶瓶组架,方便集流管与相应的管道连接;


(4)将在灭火剂瓶组架上的集流管段和驱动气体瓶组上的集流管段连接,将管箍紧固,检查集流管连接是否密封牢固(垫圈等不要忘记);


(5)将低泄高封阀(集流管用)、安全泄放装置、信号反馈装置装在集流管上,采用生料带密封。

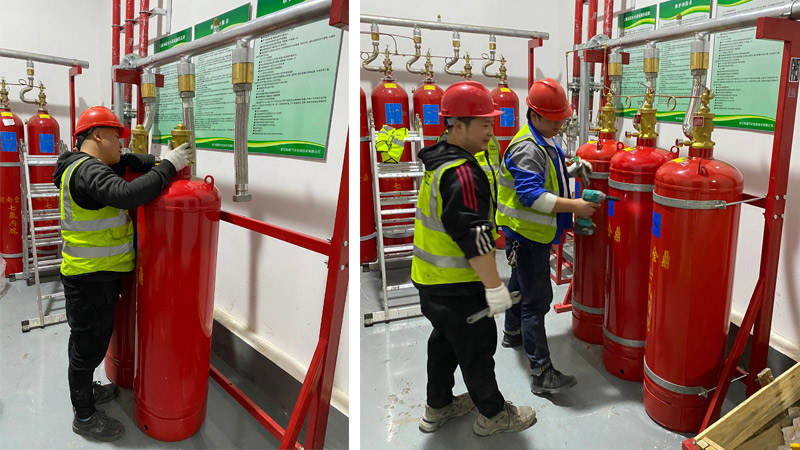

2、管网式七氟丙烷灭火系统瓶组安装


灭火剂瓶组、驱动气瓶组包装拆除后,将瓶组推进组装好的瓶组架相对应的位置里,用瓶箍固定,没用晃动,铭牌对向外侧。


管网式七氟丙烷灭火系统


3、灭火剂瓶组


(1)将气驱动器装在瓶组上;


(2)液体单向阀装在集流管上(与集流管相连的一端采用生料带密封);


(3)用高压软管将容器阀和液体单向阀连接(QYD32采用生料带密封,QYD40、50采用密封圈密封)。


驱动气瓶组:将电磁驱动装置装在驱动瓶上。

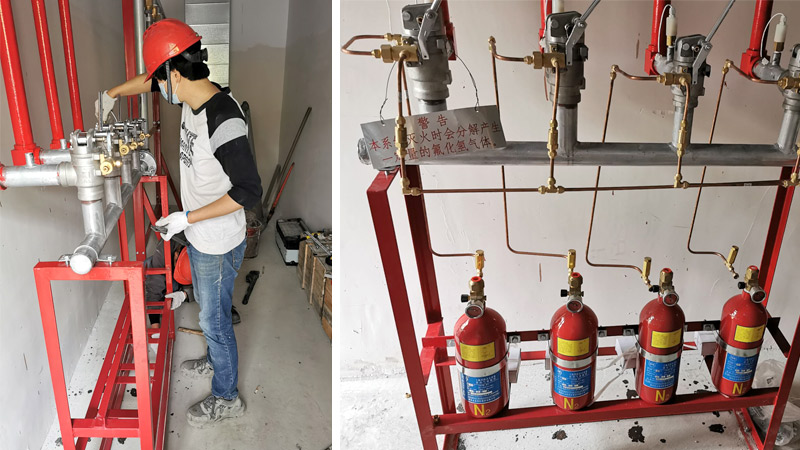

4、管网式七氟丙烷灭火系统驱动管路连接


(1)测量相邻气驱动器之间的距离,根据测量的长度裁剪紫铜管(如图中卷尺4-40);


(2)使用扩孔工具和卡套螺母(先套卡套螺母,后扩孔),加工完成紫铜管;


(3)使用加工完成的紫铜管,将各驱动器连接(气驱动器之间有气体单向阀的不用)


(4)图纸中气驱动器之间有气体单向阀的,使用较短的紫铜管加工好,将气体单向阀、三通、气驱动器连接在一起;


(5)使用较短的紫铜管加工好,将低泄高封阀(驱动气瓶用)、三通、气驱动器连接在一起;


(6)测量连接驱动气瓶的三通到驱动气瓶所对应的选择阀的距离(无需选择阀的测量对应气驱动器的距离),裁剪紫铜管,使用加工完成的紫铜管将驱动气瓶和选择阀连接(与驱动气瓶连接的为正面接口);


(7)测量选择阀到对应气驱动器或三通的距离,裁剪紫铜管,使用加工完成的紫铜管连接起来(之间有气体单向阀的,加上气体单向阀,注意单向阀箭头方向);


(8)最末端气驱动器用闭孔卡套螺母,拧紧封闭;所有连接处,加固拧紧,保证不松弛。


管网式七氟丙烷灭火系统


三、管网式七氟丙烷灭火系统安装注意事项


1、确认选择阀的安装位置与墙面的安装距离。瓶组、驱动瓶距离墙面或两操作面之间距离不小于1米。根据图纸设计要求,准确安装气体单向阀的数量和位置。


2、对应防护区驱动瓶和选择阀应有防护区名称的标识牌;用扳手工具逆时针松开压力表前的螺帽,待压力表有气压显示时,顺时针旋紧关闭。


3、管网式七氟丙烷灭火系统安装完毕后让客户检查无误后签字。
