柜式七氟丙烷气体灭火装置怎么计算设计用量呢?

作者: 念海小编 编辑: 念海消防 来源: https://www.sznianhai.com/ 发布日期: 2020.05.09 浏览次数:
信息摘要:
柜式七氟丙烷气体灭火装置怎么计算设计用量呢?念海消防根据《气体灭火系统设计规范》GB50370中的规定,为大家总结出柜式七氟丙烷气体灭火装置灭火剂设计用量计算方法。

柜式七氟丙烷气体灭火装置因其安装方便、使用便捷等特点被广泛应用于通讯机房、配电室、档案室等重点防护区内。那么在确定好用在哪类防护区后,应该怎么计算出该防护区的灭火剂用量呢?有没有什么依据来套定额呢?今天,念海消防根据《气体灭火系统设计规范》GB50370中的规定,为大家总结出柜式七氟丙烷气体灭火装置灭火剂设计用量计算方法,步骤如下:

柜式七氟丙烷气体灭火装置

第一步:我们先确定防护区的体积V是多少;

第二步:根据防护区确定灭火设计浓度C1;

根据《气体灭火系统设计规范》GB50370中常见场所的灭火设计浓度C1的推荐取值如下:

1、图书、档案、票据和文物资料库等防护区,灭火设计浓度宜采用10%。

2、油浸变压器室、带油开关的配电室和自备发电机房等防护区,灭火设计浓度宜采用9%。

3、通讯机房和电子计算机房等防护区,灭火设计浓度宜采用8%。

4、防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

第三步:了解防护区的最低温度是多少℃(T),据此算出灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S(m³/kg);

柜式七氟丙烷气体灭火装置

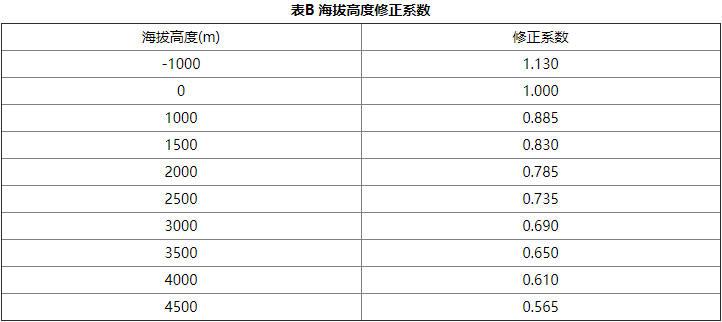

第四步:查出您所在地区的海拔修正系数K,K值可根据规范《气体灭火系统设计规范》GB50370附表B查询,下面附上表格。

柜式七氟丙烷气体灭火装置

第五步:计算防护区灭火设计用量,按照下面公式,把防护区容积V、灭火浓度C1、比容S、海拔修正系数K代入公式;

柜式七氟丙烷气体灭火装置

第六步:计算灭火剂实际用量,根据下面公式,代入灭火设计用量W、储存容器内的灭火剂剩余量ΔW1、管道内的灭火剂剩余量△W2,其中柜式七氟丙烷气体灭火装置的△W2为0。

柜式七氟丙烷气体灭火装置

第七步:根据以下公式,计算灭火剂在防护区的平均喷放速率Qx。

Qx = W/t

其中喷放时间t根据规范中选取如下:在通讯机房和电子计算机房等防护区,设计喷放时间不应大于8s;在其他防护区,设计喷放时间不应大于10s。

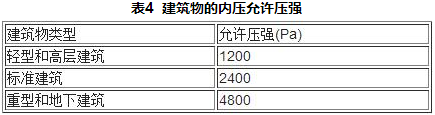

第八步:根据防护区确定围护结构承受内压的允许压强Pf;

柜式七氟丙烷气体灭火装置

第九步:根据下方公式,计算防护区的泄压口面积:

柜式七氟丙烷气体灭火装置

下面,我们以一间通讯机房为例,来介绍柜式七氟丙烷气体灭火装置设计用量的计算:

某通讯机房,面积为28平方米,高3米,海拔高度为1000米,防护区采用恒温空调保持恒温,温度为20℃,防护区围护结构承受压强大于1200Pa。

1、计算基本参数:

防护区体积V=28*3 = 84m3;

设计环境温度T = 20℃;

设计浓度C1= 8%;

海拔修正系数K = 0.885;

设计喷射时间t = 8s;

防护区围护结构承受内压的允许压强,大于1200Pa。

2、计算防护区灭火设计用量W:

柜式七氟丙烷气体灭火装置

其中S = 0.1269 + 0.000513 * T = 0.1269 + 0.000513 * 20 = 0.13716

柜式七氟丙烷气体灭火装置

选用70L钢瓶,钢瓶1只,每瓶剩余量按2kg计算(剩余量根据厂家提供数据确定)。

计算灭火剂实际用量W0:

柜式七氟丙烷气体灭火装置

3、计算泄压口面积:

其中灭火剂在防护区的平均喷放速率柜式七氟丙烷气体灭火装置

泄压口面积柜式七氟丙烷气体灭火装置

以上就是柜式七氟丙烷气体灭火装置设计用量的计算方式,但由于每个地区、防护区情况的不同可能会有所变化,同时也可以找专业的消防公司来进行深化设计方案,能够给使用单位更加专业的建议。

念海消防是一家专业的七氟丙烷厂家,公司自成立以来,已服务于1000+企业,在七氟丙烷灭火系统解决方案上已经建立一套标准化、流程化系统。选择念海消防,让您安心更省心!具体可咨询念海工程师: 0512-67951790

念海消防

【责任编辑:苏州市念海消防技术有限公司  版权所有:https://www.sznianhai.com  转载请注明出处与链接】
