七氟丙烷灭火装置使用方法及七氟丙烷灭火装置维护注意事项

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.06.16 浏览次数:
信息摘要:
七氟丙烷灭火装置是以七氟丙烷为灭火剂的一种气体灭火系统,灭火原理是以化学灭火为主兼具降低氧气浓度的物理灭火相结合来进行灭火,因此具有灭火效率高、灭火浓度低的特点,七氟丙烷灭火装置被广泛应用在数据机房、档案库房、高低压配电房、储能集装箱、汽车实验室、高低温环境仓、工业设备等场所,深受使用者的青睐。

七氟丙烷灭火装置是以七氟丙烷为灭火剂的一种气体灭火系统,灭火原理是以化学灭火为主兼具降低氧气浓度的物理灭火相结合来进行灭火,因此具有灭火效率高、灭火浓度低的特点。由于七氟丙烷不含有氯或溴,不会对大气臭氧层发生破坏作用,七氟丙烷灭火装置被广泛应用在数据机房、档案库房、高低压配电房、储能集装箱、汽车实验室、高低温环境仓、工业设备等场所,深受使用者的青睐。

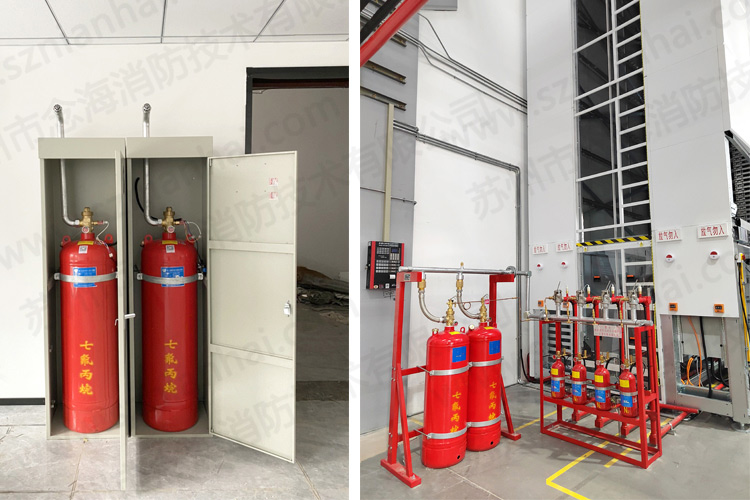

七氟丙烷灭火装置0


一、七氟丙烷灭火装置生产流程


七氟丙烷灭火装置由灭火剂储瓶、灭火剂储瓶框架、瓶头阀、液流容器阀、选择阀、安全阀、自锁压力开关、驱动钢瓶、驱动钢瓶框架、电磁阀、气流单向阀、管网和喷嘴等部分组成,下面就几个重要的部件对生产流程加以说明。


1、钢瓶清洁检测:对七氟丙烷气瓶进行前处理,确保内部干燥无杂质;


2、瓶组组装:将容器阀和钢瓶按力距要求进行组装;


3、强度试验:对空瓶组进行强度试验检验钢瓶的压力强度;


4、灌装七氟丙烷灭火剂:置换、抽真空后对气瓶进行灭火剂充装、加压,将钢瓶内抽至-0.02—-0.05MPa,根据设计好的要求充装相应剂量的灭火剂,氮气加压至公称工作压力;


5、气密性试验:将钢瓶整体放入水池中检验整体密封性;产品标识,按要求对产品进行标识;


6、灭火剂瓶组架焊接:根据用户及要求按照设计好的尺寸进行焊接切割灭火剂瓶组架,确保现场能够安装便捷。

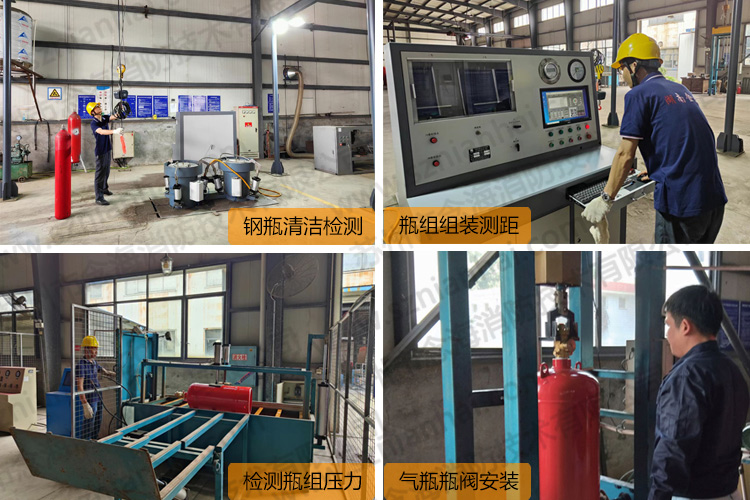

七氟丙烷灭火装置流程1

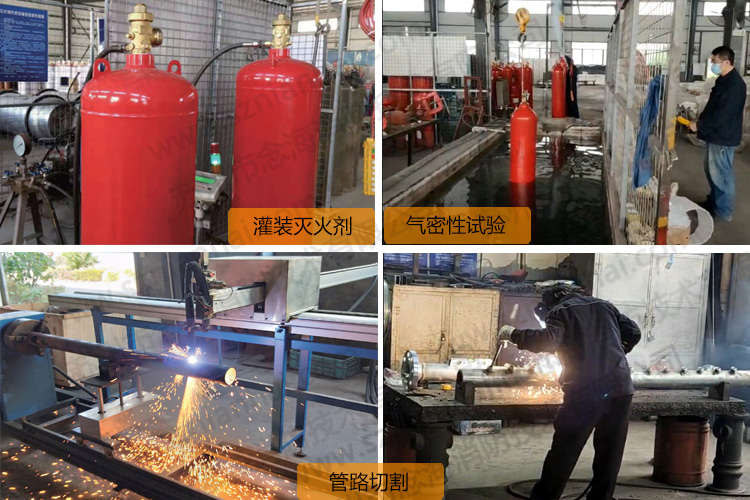

七氟丙烷灭火装置流程2


二、七氟丙烷灭火装置主要部件


1、灭火剂瓶

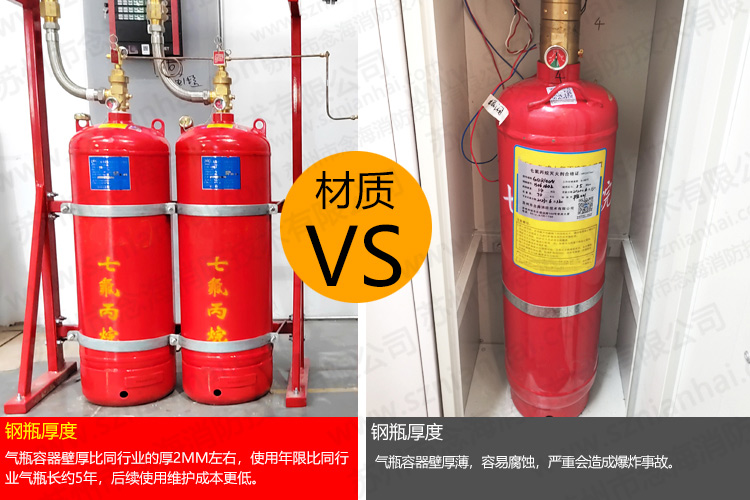

灭火剂瓶作为七氟丙烷灭火装置重要的部件,常见的尺寸有40L、70L、90L、100L、120L、150L、180L,可满足不同大小防护区的要求。灭火剂瓶一般包括气瓶、容器阀、安全泄放装置、虹吸容器,其中虹吸管为重要组成部分,内径要求与容器阀通径相同,为减少阻力损失,虹吸管的下端应有约30°斜口,且棱边倒圆角,为保证灭火剂充分释放和避免储气瓶内沉积的污物进入系统管道,通常管端距容器底部约3~8mm。


七氟丙烷钢瓶


2、选择阀


选择阀又叫分配阀,用于组合分配系统中,安装在灭火剂释放管道上,由它控制灭火剂释放到相应的防护区。在组合分配系统中每个防护区设置一个选择阀,一般情况下它先于容器阀打开或与容器阀同时打开。选择阀有多种规格,DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150,选择不锈钢材质,确保选择阀的稳定。

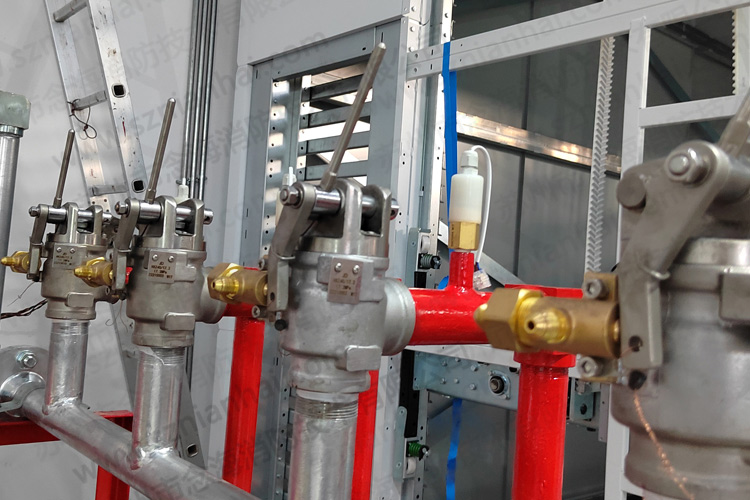

七氟丙烷灭火装置选择阀


3、电磁阀


电磁阀的作用是准确高效的击穿驱动瓶瓶头阀里的安全膜片,电磁阀的撞针力度取决于线圈质量及数量,只有质量好的电磁阀才可以有效的启动,电磁阀的质量关系到整个系统能否正常进行喷放。

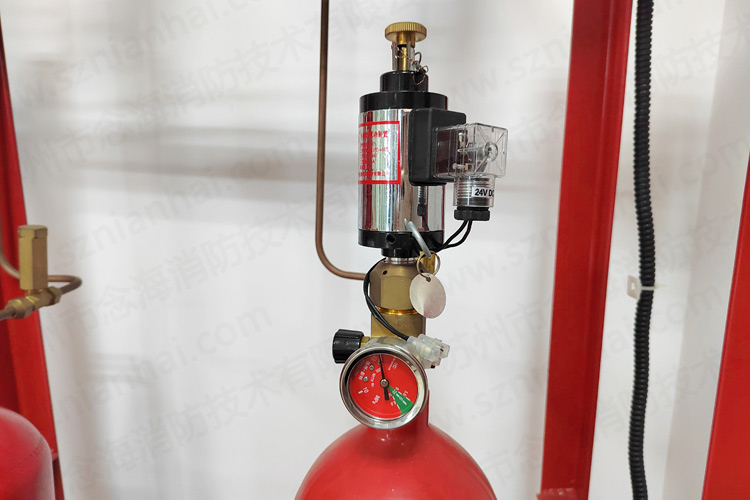

七氟丙烷灭火装置电磁阀


4、集流管


集流管用来汇集灭火剂瓶组释放的灭火剂。其径向入口处连接液流单向阀,管路两端焊接法兰,一端配法兰盖,一端与灭火剂输送管或分配管相连。集流管内外表面镀锌,保障整个系统管路顺畅。

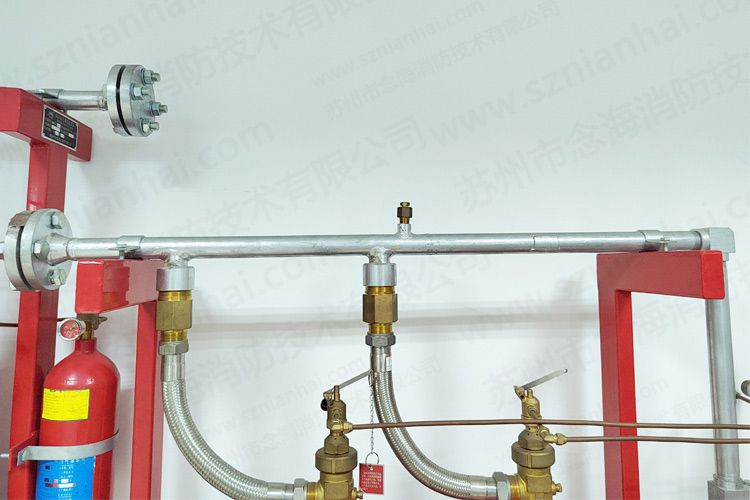

七氟丙烷灭火装置集流管


以上是七氟丙烷灭火装置其中一些部件的介绍,市面上有些不良商家以次充好,部件质量不过关,关系到整个七氟丙烷灭火系统的安全性,建议找品牌商家购买,避免后期使用时的不必要麻烦。


三、七氟丙烷灭火装置安装注意事项


七氟丙烷灭火装置安装施工需遵循《气体灭火系统施工及验收规范》GB50263,实际施工中需要根据现场情况进行调整,保障七氟丙烷灭火装置能够有效运作。


1、灭火剂瓶


柜式七氟丙烷灭火装置放置在防护区内,柜体应做到轻拿轻卸,防止碰撞、震动、倒置及倾斜。柜式七氟丙烷灭火装置在喷放时,要产生冲击和震动,所以应将其固定牢靠;柜体放置位置应留有足够的操作空间,操作面距墙或两操作面之间的距离不小于1m。


管网式七氟丙烷灭火系统需要将灭火瓶存储在专门的地方,我们叫做气瓶间。专用的气瓶间一般是要靠近防护区,使用的时候更加方便。同时,气瓶间使用的材料一定是符合国家二级防火标准的,空间的压力要标准,同时保证空间的温度在-10℃至50℃之间。


七氟丙烷灭火装置


2、灭火剂管道施工注意事项


灭火剂管道选择无缝钢管,同时在表面进行镀锌处理,可以有效避免出现药剂泄漏的情况出现。同时,各个部位的连接阀头也要用局部的焊接进行连接,与镀锌层的制作,彻底保证药剂运送过程中不会有泄漏等情况发生。

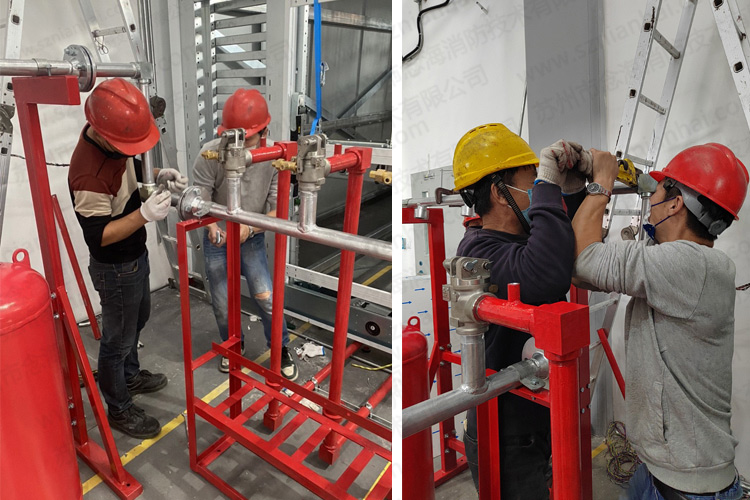

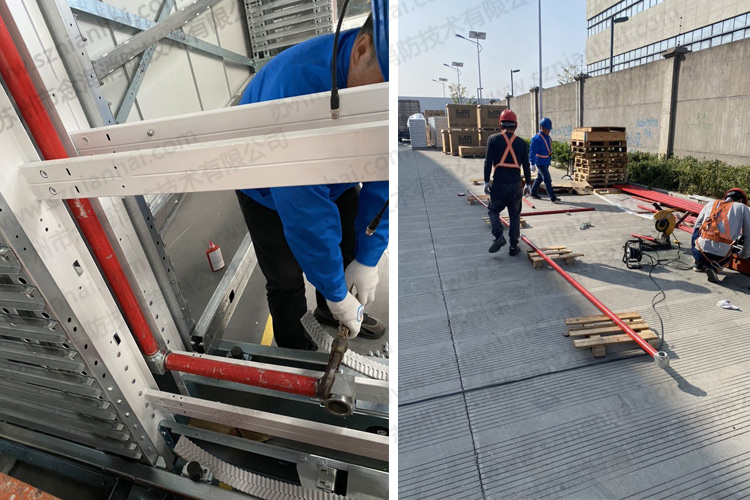

七氟丙烷灭火装置管道


3、喷嘴的安装


喷嘴是气体灭火系统中控制灭火剂流速并保证灭火剂均匀分布的重要部件,安装在吊顶下的不带装饰罩的喷嘴,其连接管管端螺纹不应露出吊顶;安装在吊顶下的带装饰罩的喷嘴,其装饰罩应紧贴吊顶,这样可以保证其安装的稳定性。同时,喷嘴要选择相对应的规格与型号,不能随意的选择,容易有掉落的情况。


四、七氟丙烷灭火装置使用方法


七氟丙烷灭火装置按照型式可分为管网、柜式和悬挂式三种型式,七氟丙烷灭火装置有自动启动、手动启动、机械应急启动三种启动方式

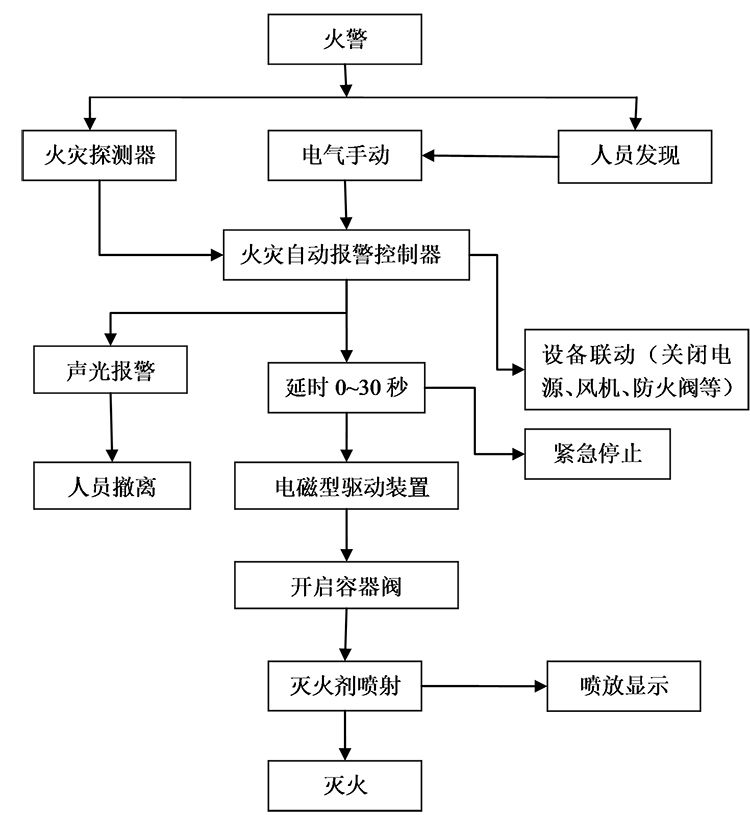

七氟丙烷灭火装置启动方式


1、自动启动


将气体灭火主机上的控制方式选择键拨到“自动”位置时,灭火系统处于自动控制状态。当防护区发生火情,第一个探测器(感烟探测器)发出火灾信号,室内声光响,此时人员可根据现场情况进行撤离,第二个探测器(感温探测器)发出火灾信号,室外声光、警铃响,气体灭火主机启动发出联动指令,关闭连锁设备,经过一定延时时间(0~30秒可调,此期间防护区人员必须全部撤离),主机向七氟丙烷灭火装置发出灭火指令,电磁驱动阀动作打开容器阀,释放驱动气体,驱动气体顺序打开相应的选择阀和灭火剂瓶组容器阀,释放灭火剂,实施灭火。


2、手动启动


将气体灭火主机上的控制方式选择键拨到“手动”位置时,灭火系统处于人工电气控制状态。当防护区发生火情,可按下手动控制器或主机上启动按钮即可使火灾报警控制器发出灭火指令,按规定程序启动灭火系统释放灭火剂,实施灭火。手动启动一般是有人值守的防护区使用,可及时操作。


PS:如果自动启动和手动启动延时期间内发现异常情况,仍可终止系统的启动。即按下手动控制盒或火灾报警控制器上的紧急停止按钮,便可以阻止控制器向灭火设备发出灭火指令,从而终止系统的启动。


3、机械应急启动


当防护区发生火情,气体灭火主机不能发出灭火指令(自动启动和人工电气启动失灵),工作人员应采取机械应急手动操作启动灭火系统。


操作方法:压下上电磁驱动阀的手柄打开驱动气体瓶组容器阀,释放驱动气体,启动系统实施灭火。若上述操作失效,这时应首先扳动相应选择阀上的手柄,打开选择阀,再按下该防护区的灭火剂瓶组先导阀手动手柄,开启容器阀,释放灭火剂,实施灭火。注:柜式七氟丙烷灭火装置此方法会有危险性,不建议使用。


五、七氟丙烷灭火装置维护注意事项


1、每月进行外观检查,无碰撞变形及机械损伤、表面无锈蚀、保护涂层完好、安全卡簧完整方可继续使用;


2、每个季度进行七氟丙烷灭火装置进行功能调试,对装置电磁驱动阀进行动作试验:将电磁驱动器卸下,用控制器自身的控制线路进行模拟动作,电磁驱动器应启动正常,方可继续使用,若发生故障应及时维修或予以更换;


3、七氟丙烷灭火装置每三年一次进行一次检测,对整个气体灭火系统进行一次全面检查维修,包括瓶头阀、管道、强度试验、密封性试验、动作试验等,更换密封件、膜片及其他易损件等。

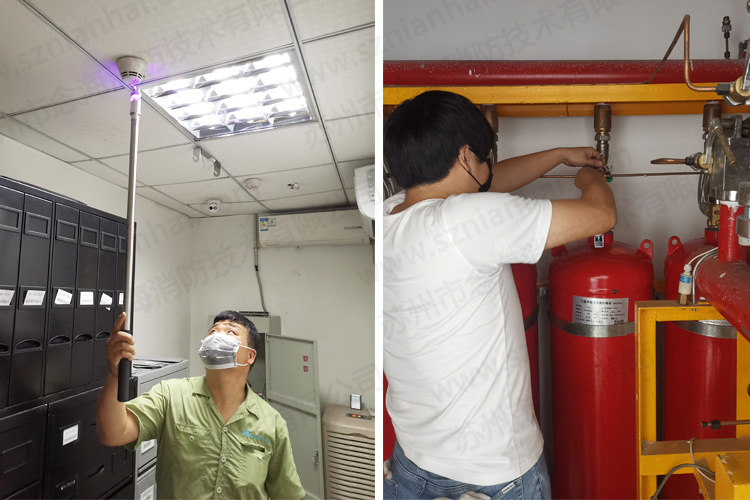

七氟丙烷灭火装置维护


以上就是关于七氟丙烷灭火装置的介绍、使用方法、安装注意事项及维护注意事项等,仅供大家学习和参考,希望对大家有所帮助。如果觉得这篇文章对大家有所帮助,大家可以给小编帮忙点赞评论一下哦,感谢大家支持0512-67951790。
