七氟丙烷气体灭火系统介绍及安装注意事项-念海消防

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.06.12 浏览次数:
信息摘要:
七氟丙烷气体灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置,根据GB50370-2005《气体灭火系统设计规范》及GB50263-2007《气体灭火系统施工及验收规范》对系统设计及产品标准规范的要求,本系统装置设计先进、性能可靠,操作简单,环保良好等特点。
一、七氟丙烷气体灭火系统设计用量
拿我们苏州念海消防最近一个案例来说吧,大家一起跟小编来看看这个苏州市某企业的机房七氟丙烷气体灭火系统工程:

该机房长12.6米,宽8.5米,净层高4米,属于一个大小相对标准的机房,根据我们工程师现场勘验现场后计算出重点防护区的具体尺寸数据,根据GB50370-2005《气体灭火系统设计规范》对灭火设计用量的计算要求如下:


七氟丙烷设计公式

再经过兆龙软件精确计算后,确定七氟丙烷的药剂使用量在280KG左右,根据工程师现亲自勘察现场及客户需求设计出的七氟丙烷气体灭火系统设计方案,给业主建议采用柜式七氟丙烷灭火装置 单瓶组GQQ120/2.5 三套或双瓶组GQQ70*2/2.5两套来使用,针对设计方案中重点防护区,已经对柜体置放处进行了设计,一般柜体都是放置于墙角或者墙边不阻碍人员走动并方便工作人员日常作业,确保以喷头为圆心直径1m范围内没有遮挡物及柜式七氟丙烷灭火装置均匀分布,不过具体放置位置还是要根据现场由工程师亲自勘验之后的设计为主。


机房七氟丙烷灭火系统设计图纸

二、七氟丙烷气体灭火系统设计规范

七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置,根据GB50370-2005《气体灭火系统设计规范》及GB50263-2007《气体灭火系统施工及验收规范》对系统设计及产品标准规范的要求,本系统装置设计先进、性能可靠,操作简单,环保良好等特点。
气体灭火系统设计规范
三、七氟丙烷气体灭火系统产品介绍
刚刚上面我们提到的柜式七氟丙烷气体灭火装置,那么七氟丙烷气体灭火系统分为哪几类呢?按其装配形式,还有管网式、悬挂式共计三种。

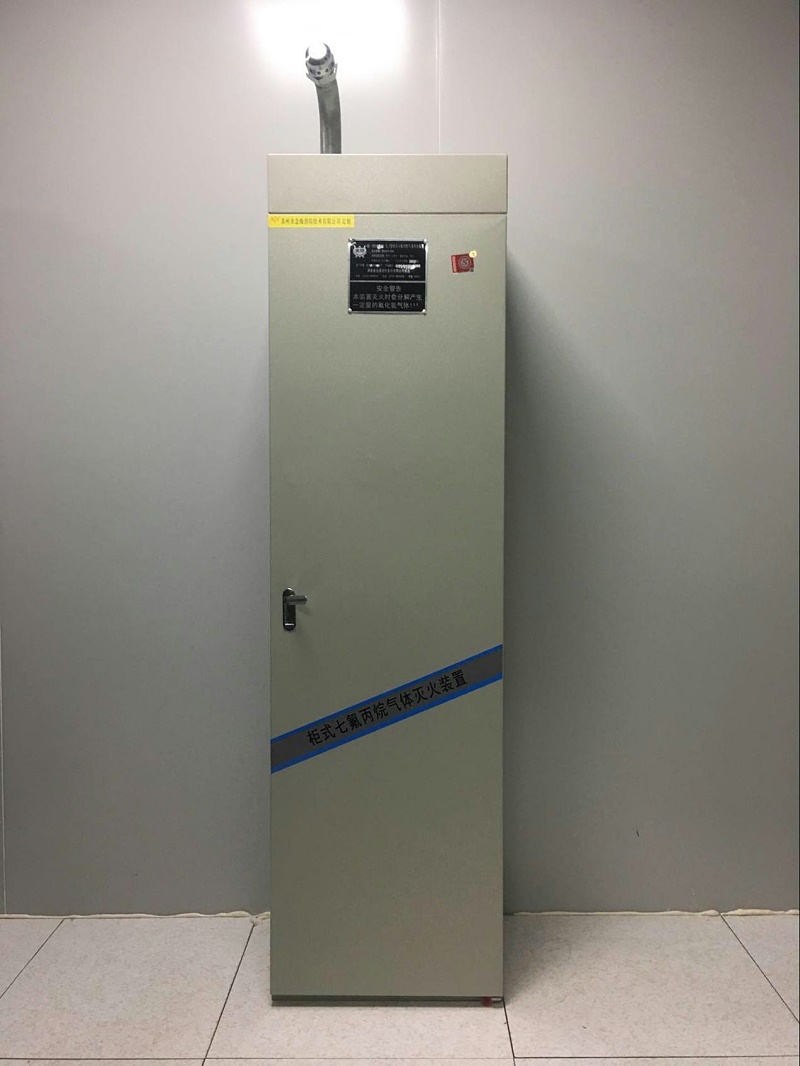

1、柜式七氟丙烷
柜式七氟丙烷灭火装置是一种预制的,直接放在防护区内,由一套或者几套灭火装置保护一个防护区。在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。根据结构形式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。具有安装灵活方便,可轻便移动,工作准确可靠,操作维修方便等特点,不需配备单独的钢瓶间。
柜式气体灭火系统

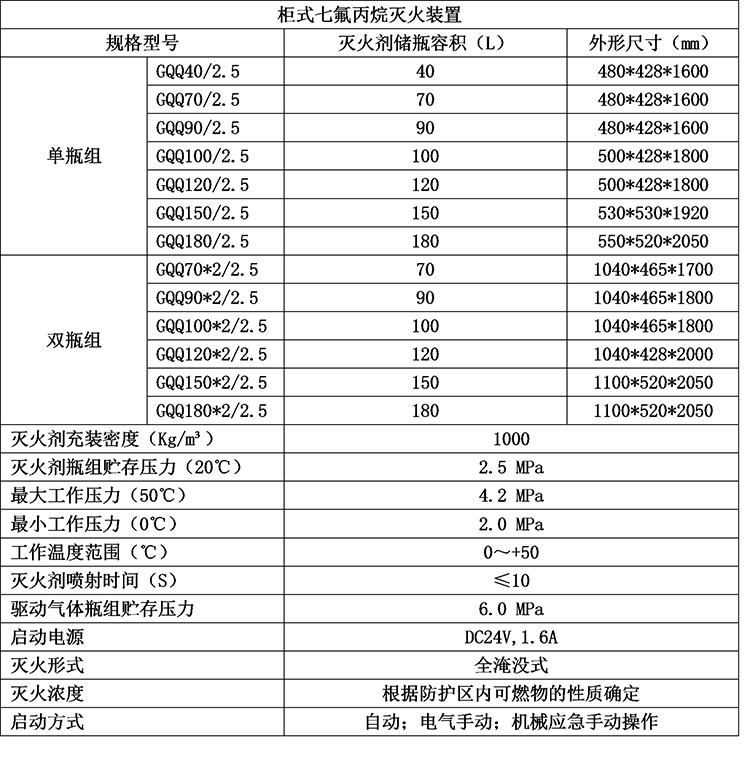

柜式七氟丙烷灭火装置尺寸

2、管网式七氟丙烷

管网式七氟丙烷灭火系统平时放置在专用钢瓶间内,通过管网连接,在火灾发生时,将灭火剂由钢瓶间,输送到需要灭火的防护区内,通过喷头进行喷放灭火。有自动、手动、机械应急手动和紧急启动/停止四种控制方式。按规范和现场情况又可分为单元独立系统和组合分配系统两种组成方式。
 管网七氟丙烷灭火系统
(1)单元独立系统是指由一套灭火剂储存装置对应一套管网系统,保护一个防护区域的构成形式。
 单元独立系统
单元独立系统
(2)组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统,一般是两个或两个以上防护区采用一套灭火系统,保护两个或两个以上防护区域的构成形式,通过管网输送到各个防护区。
 组合分配系统
组合分配系统

3、悬挂式七氟丙烷

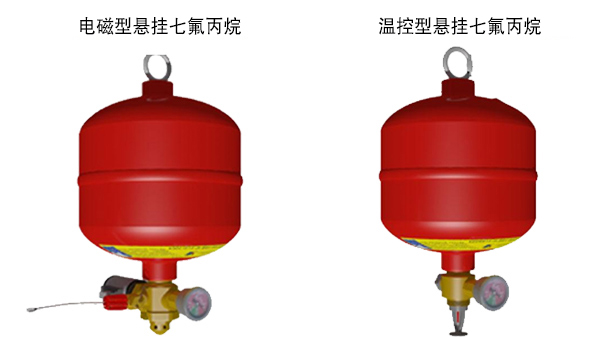

悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先配置成独立的可悬挂安装或者固定于墙壁上的,火灾发生时可自动或手动喷放灭火剂的一类装置。根据其启动方式可分为电磁型和温控型两种:
(1)温控型:火灾温度达到预设定温时(一般为68℃)可自动启动喷放,不需外配置报警系统;
(2)电磁型:利用一些火灾探测元件和气体灭火控制器等组成的集火灾探测、报警和灭火功能于一体的灭火装置。
悬挂式七氟丙烷
三、七氟丙烷气体灭火系统报价

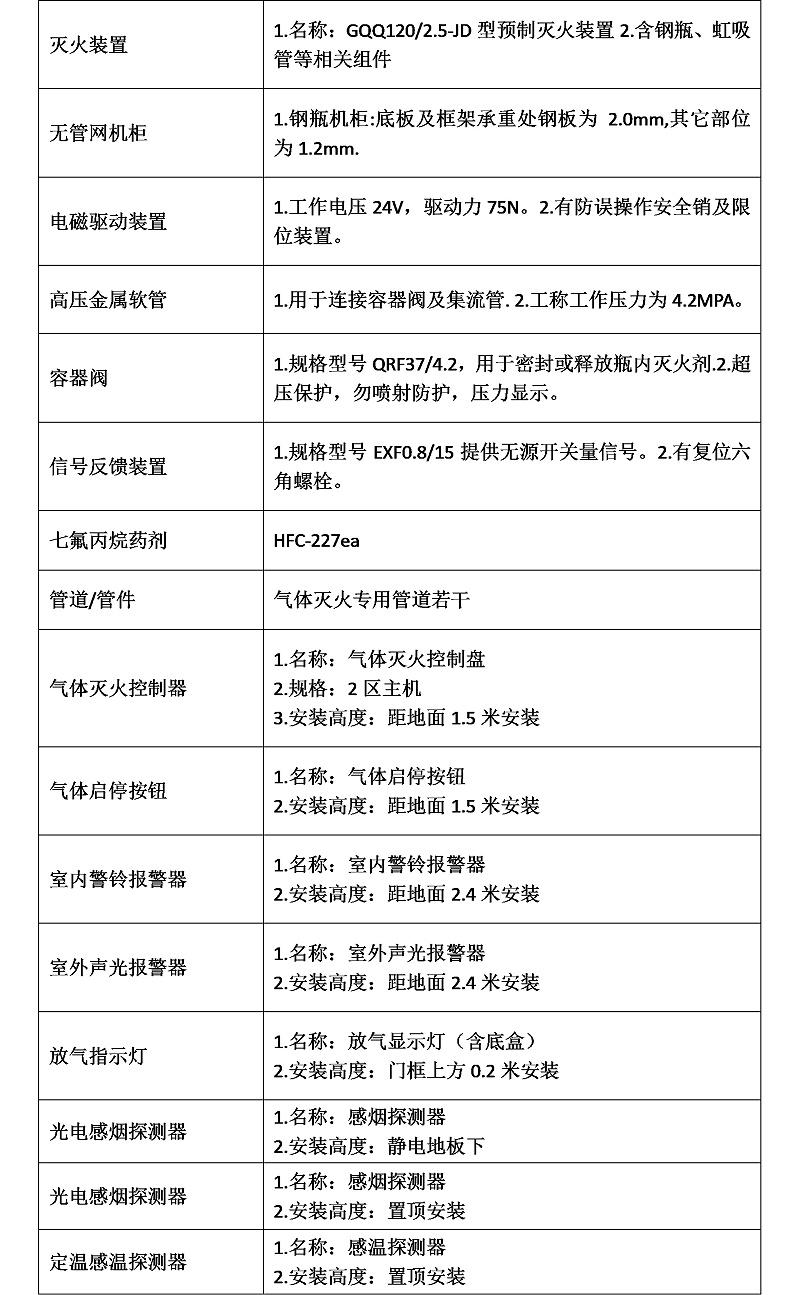

七氟丙烷灭火系统报价
四、七氟丙烷气体灭火系统原理
1)化学抑制:七氟丙烷灭火剂能够惰化火焰中的活性自由基,阻断燃烧时的链式反应;
2)冷却:七氟丙烷灭火剂在喷出喷嘴时,液体灭火剂迅速转变成气态需要吸收大量热量,降低了保护区内火焰周围的温度;
3)窒息:保护区内灭火剂的喷放降低了氧气的浓度,降低的燃烧的适度。

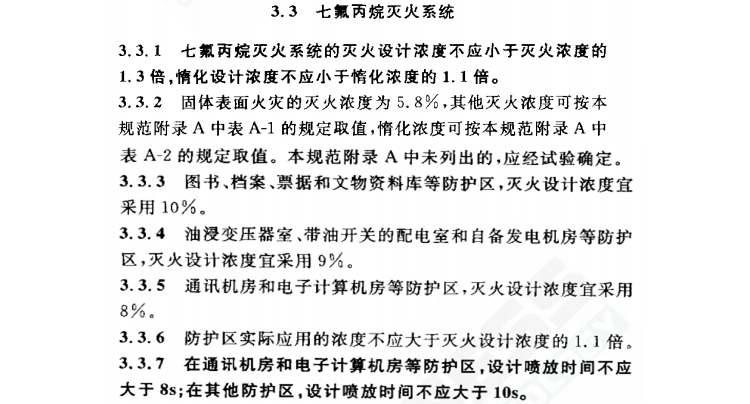

常见七氟丙烷气体灭火系统为全淹没式灭火。通讯机房和电子计算机房等防护区,灭火设计浓度宜采用8%;油浸变压器室、带油开关的配电室和自备发电机房等防护区,灭火设计浓度宜采用9%;图书、档案、票据和文物资料库等防护区,灭火设计浓度宜采用10%。


五、七氟丙烷气体灭火系统使用安装注意事项

七氟丙烷气体灭火系统的安装是不是也有一定的危险?七氟丙烷气体灭火系统在安装过程中需要注意哪些,我们简单聊一聊。
七氟丙烷气体灭火系统可以分为有管网七氟丙烷气体灭火系统和无管网七氟丙烷气体灭火系统。
无管网七氟丙烷气体灭火系统现场安装相对简单一些:
1、柜式的七氟丙烷自动灭火装置在安装时,柜体要轻拿轻放,预防把其碰倒。把柜体置放在防护区气体灭火设计图纸所标明的地方,最好是能让柜体的背面装在防护区靠墙的地方,是单台的话必须要将喷嘴瞄准重点防护的设备系统,要是多台的话就要分布匀称,并且要保证柜体的稳固,使用螺栓把其固定下来。
2、安装柜式七氟丙烷自动灭火装置的灭火剂瓶,将灭火剂瓶组安放在柜体之间,拧下容器阀上的安全保护措施,根据顺序安装灭火剂的管道和喷嘴等部件,再使用抱筛将灭火剂瓶组稳周在柜体的外表面上,保证密封处可以在螺纹处加裹生料带。为保证安全,预防喷射错误,电磁驱动设备一定要在系统自动检验合格之后再安装,拿出保险销才能够使用。假如是双瓶组的话,把电磁驱动器安装在主动储瓶容器阀上,气动驱动器安装在从动储瓶容器阀上。
3、核实清楚柜式七氟丙烷自动灭火装置各个安装连接的部分,必须要保证稳周,管路连接处要密封完好。这样基本就已经安装完成了。
4、把柜式七氟丙烷自动灭火装置调试合格之后,再把电磁驱动器小心的安装在灭火剂容器阀上面,接线连通报警联动装置即可。
有管网七氟丙烷气体灭火系统现场安装比较无管网的气体灭火系统要求要高点。
根据规范GB50263-2007《气体灭火系统施工及验收规范》要求:

首先,气体灭火瓶组应设在专用储瓶间内。储瓶间宜靠近防护区,并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定,且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃。
在消防系统的设计过程中,完整的气体灭火系统不但需要具有气体放出系统,还需要具有排放处理系统。在七氟丙烷气体灭火后,借助于排放系统将多余的气体排放并持续换气5~6次以上,在不能够自然补风的条件下需要借助于补风机系统进行补风。除此之外,七氟丙烷本身具有密度高于空气的特征,所以根据GB50370-2005《气体灭火系统设计规范》要求泄压口应设计防护区净高度2/3以上的位置,这样在使用时就可以与常用通风系统进行区分使用,安全性可以得到保证。
七氟丙烷灭火装置
同时对管道及管道附件应符合下列规定:
1、输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢管》GB5310等的规定。无缝钢管内外应进行防腐处理,防腐处理宜采用符合环保要求的方式。
2、输送气体灭火剂的管道安装在腐蚀性较大的环境里,宜采用不锈钢管。其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的规定。
3、输送启动气体的管道,宜采用铜管,其质量应符合现行国家标准《拉制铜管》GB1527的规定。
4、管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接;大于80mm时,宜采用法兰连接。钢制管道附件应内外防腐处理,防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里,应采用不锈钢的管道附件。
系统组件与管道的公称工作压力,不应小于在最高环境温度下所承受的工作压力。

灭火剂输送管道的施工,无缝钢管采用法兰连接时,应在焊接后进行内外镀锌处理。已镀锌的无缝钢管不宜采用焊接连接,与选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的镀锌层做防腐处理。


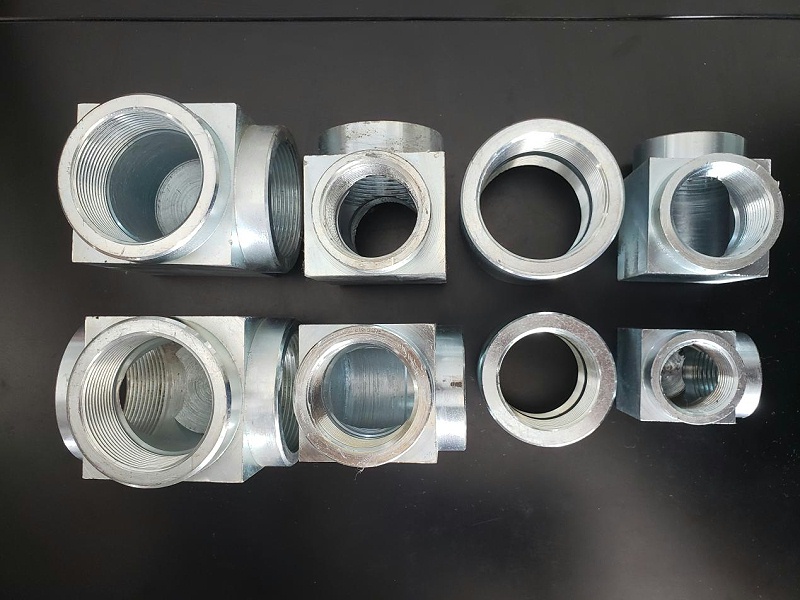

管道

管道穿过墙壁、楼板处应安装套管。穿墙套管的长度应和墙厚相等,穿过楼板的套管长度应高出地板50mm。管道与套管间的空隙应采用柔性不燃烧材料填塞密实。
管道末端喷嘴处应采用支架固定,支架与喷嘴间的管道长度不应大于500mm。公称直径大于或等于50mm的主干管道,垂直方向和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时,每层应设一个防晃支架。当水平管道改变方向时,应设防晃支架。灭火剂输送管道安装完毕后,应进行水压强度试验和气压严密性试验。
灭火剂输送管道在水压强度试验合格后,或气压严密性试验前,应进行吹扫。吹扫管道可采用压缩空气或氮气。吹扫时,管道末端的气体流速不应小于20m/s,采用白布检查,直至无铁锈、尘土、水渍及其他脏物出现。灭火剂输送管道的外表面应涂红色油漆。
喷嘴的安装,安装在吊顶下的不带装饰罩的喷嘴,其连接管管端螺纹不应露出吊顶;安装在吊顶下的带装饰罩的喷嘴,其装饰罩应紧贴吊顶。喷嘴安装时应逐个核对其型号、规格和喷孔方向,并应符合设计要求。
最后,调试与验收。具体的气体灭火系统的调试与验收可参见《气体灭火系统施工及验收规范》(GB50263-2007)中的要求。
以上就是对七氟丙的介绍及七氟丙烷灭火系统的应用,仅供大家学习和参考,希望对大家有所帮助。如果觉得这篇文章对大家有所帮助,大家可以给小编帮忙点赞评论一下哦,感谢大家支持。
