七氟丙烷、IG541、二氧化碳气体灭火系统性能参数对比

作者: 念海小编 编辑: 念海消防 来源: 发布日期: 2021.06.03 浏览次数:
信息摘要:
念海消防就和大家来梳理一下七氟丙烷、IG541、二氧化碳灭火系统三者设计参数、设计压力、最大工作压力、泄压动作压力中的异同,带大家缕清思路,在对比中加深印象。

七氟丙烷、IG541、二氧化碳灭火系统作为常用的气体灭火系统中,他们的各种设计参数、设计压力、最大工作压力、泄压动作压力等经常会被混淆或经常记不住,今天念海消防就和大家来梳理一下不同气体灭火系统设计参数中的异同,带大家缕清思路,在对比中加深印象。

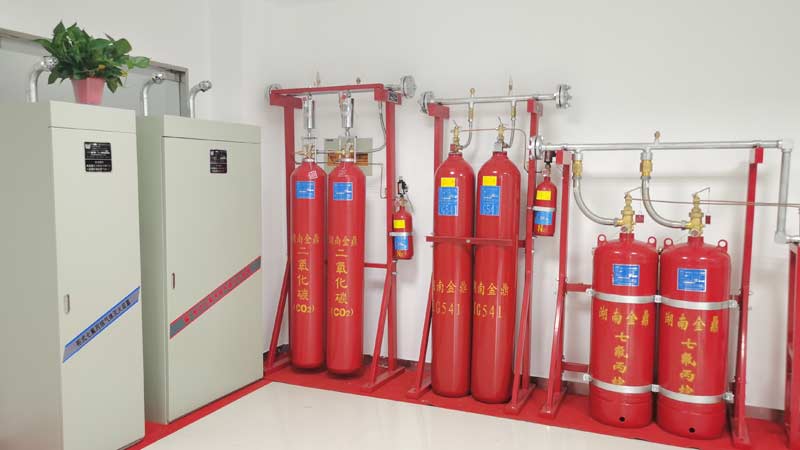

气体灭火系统



一、适用火灾场所


七氟丙烷、IG541气体灭火系统:①固体表面火灾;②液体火灾;③灭火前能切断气源的气体火灾;④电气火灾;


二氧化碳气体灭火系统:①固体表面火灾及棉、毛、织物、纸张等部分固体深位火灾;②液体火灾或石蜡、沥青等可熔化的固体火灾;③灭火前能切断气源的气体火灾;④电气火灾;


二、不适用火灾场所


七氟丙烷、IG541气体灭火系统:①硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾;②活泼金属的火灾;③氢化钾、氢化钠等金属氢化物火灾;④过氧化氢、联氨等能自行分解的化学物质火灾;⑤可燃固体物质的深位火灾;


二氧化碳气体灭火系统:①硝化纤维、火药等含氧化剂的化学制品火灾;②活泼金属的火灾(D类火灾);③氢化钾、氢化钠等金属氢化物火灾;


三、灭火机理


七氟丙烷气体灭火系统:冷却、窒息和化学抑制,有温室效应,灭火剂储存形态为液态;


IG541气体灭火系统:窒息,无温室效益,灭火剂储存形态为气态;


二氧化碳气体灭火系统:窒息、冷却,有温室效应,灭火剂储存形态为气液两相;


四、灭火剂储存压力(20℃时)


七氟丙烷气体灭火系统:一级2.5MPa、二级4.2MPa、三级5.6MPa;


IG541气体灭火系统:一级15MPa、二级20MPa


高压二氧化碳气体灭火系统:5.7MPa;低压二氧化碳灭火系统:2.2MPa(-18℃时)


五、系统最大工作压力(50℃时)


七氟丙烷气体灭火系统:一级4.2MPa、二级6.7MPa、三级7.2MPa;


IG541气体灭火系统:一级17.2MPa、二级23.2MPa;


高压二氧化碳灭火系统:12.1MPa;低压二氧化碳灭火系统:不会达到50℃,故无此项;


六、系统泄压动作压力


七氟丙烷气体灭火系统:一级5.0MPa、二级焊接7.0MPa、二级无缝8.4MPa、三级10.0MPa;


IG541气体灭火系统:一级20.7MPa、二级27.6MPa;


高压二氧化碳灭火系统:19±0.95MPa;低压二氧化碳灭火系统:2.38±0.12MPa;


七、单位容积最大充装量


七氟丙烷气体灭火系统:一级1.12kg/L、二级焊接0.95kg/L、二级无缝1.12kg/L、三级1.08kg/L;


IG541气体灭火系统:一级0.21kg/L、二级0.28kg/L;


高压二氧化碳:0.60kg/L;低压二氧化碳装量系数≤0.95(容积比);


八、喷头工作压力


七氟丙烷气体灭火系统:一级≥0.6MPa,二级≥0.7MPa,三级≥0.8MPa


IG541气体灭火系统:一级≥2.0MPa,二级≥2.1MPa


二氧化碳灭火系统:高压系统≥1.4MPa,低压系统≥1.0MPa


九、灭火设计浓度或惰化设计浓度


七氟丙烷气体灭火系统:灭火设计浓度不小于灭火浓度的1.3倍,惰化设计浓度不小于惰化浓度的1.1倍,而灭火浓度和惰化浓度查表可得;灭火设计浓度特殊要求如下:①图书、档案、票据和文物资料库宜采用10%;②油浸变压器室、带油开关的配电室和自备发电机房宜采用9%;③通讯机房、电子计算机宜采用8%;


IG541气体灭火系统:灭火设计浓度不小于灭火浓度的1.3倍,惰化设计浓度不小于惰化浓度的1.1倍,而灭火浓度和惰化浓度查表可得;


二氧化碳灭火系统:全淹没设计浓度不应小于灭火浓度的1.7倍,并不得低于34%;而局部应用灭火系统的设计可采用面积法或体积法;


十、NOAEL浓度和LOAEL浓度


七氟丙烷气体灭火系统:NOAEL浓度9%、LOAEL浓度10.5%;


IG541气体灭火系统:NOAEL浓度43%、LOAEL浓度52%;


二氧化碳灭火系统:NOAEL浓度<5%、LOAEL浓度<10%


十一、环境温度


七氟丙烷和IG541气体灭火系统:防护区环境温度不低于-10℃,储存装置环境温度为-10℃~50℃;


二氧化碳系统灭火系统:防护区环境温度-20℃~100℃,储存装置环境温度高压0℃~49℃、低压系统-23℃~49℃;


十二、防护区面积与容积限制


七氟丙烷和IG541气体灭火系统:①有管网系统面积不宜大于800㎡,且容积不宜大于3600m³; ②预制系统面积不宜大于500㎡,且容积不宜大于1600m³;


二氧化碳系统灭火系统:无具体规定


十三、灭火剂设计喷放时间


七氟丙烷气体灭火系统:①通讯机房和电子计算机房等防护区不应大于8s;②其他防护区不应大于10s;


IG541气体灭火系统:喷放至设计用量的95%时,不应大于60s,且不应小于48s;


二氧化碳灭火系统:①全淹没灭火系统不应大于60s;当扑救固体深位火灾时不应大于7min,并应在前2min内使二氧化碳浓度达到30%。②局部应用灭火系统不应小于30s,对于燃点温度低于沸点温度的液体和可熔化固体的火灾不应小于1.5min;


十四、灭火浸渍(抑制)时间


七氟丙烷气体灭火系统:①木材、纸张、织物等固体表面火灾宜采用20min;②其他固体表面火灾宜采用10min;③通讯机房、电子计算机房的电气设备火灾应采用5min;④气体和液体火灾不应小于1min;


IG541气体灭火系统:①木材、纸张、织物等固体表面火灾宜采用20min;②其他固体表面火灾宜采用10min;③通讯机房、电子计算机房的电气设备火灾应采用10min;


二氧化碳灭火系统:全淹没灭火系统固体深位火灾:①棉、毛、织物、纸张、数据储存间、数据打印设备间为20min;②计算机房、电器开关和配电室、电缆间和电缆沟为10min;


十五、系统种类


七氟丙烷气体灭火系统:按应用形式均为全淹没灭火系统;按防护区分为单元独立系统与组合分配系统;按管网结构分为管网与柜式(无管网)预制系统;按储压方式又分为内贮压式系统、外贮压式系统;


IG541气体灭火系统:按应用形式均为全淹没灭火系统;按防护区分为单元独立系统与组合分配系统;按管网结构均为管网系统;按储压方式均为自压式;


二氧化碳灭火系统:按应用形式分为全淹没和局部应用;按压力分为高压系统与低压系统;按防护区或保护对象分为单元独立系统与组合分配系统;按管网结构分为管网与柜式(无管网)预制系统;按储压方式均为自压式;


念海消防作为重点防护区灭火一站式服务商,成熟的解决方案有七氟丙烷灭火系统,二氧化碳灭火系统,IG541灭火系统,超细干粉灭火系统,火探灭火系统等。念海消防拥有完善的产品及施工体系让您安全放心,选择念海消防,包通过、包验收,自动灭火不用愁!详情请咨询0512-67951790。
