一、方案背景

苏州某半导体公司在网上找到我们，咨询有没有一款可以针对性、有效的进行机床灭火的 机床自动灭火系统。念海工程师沟通后了解到原来该公司半导体设备前段时间加工工件时突然起火，所幸灭火及时，火势没有蔓延。但客户告诉我们他们一台设备几百万，火灾后的设备维修价格相当昂贵。因此客户在前期咨询就有以下要求：设备起火时一定要灭的了火；灭火时不能对设备造成污损；灭火装置要美观大方；消费检查要通过。

那么机床起火是怎么回事呢？

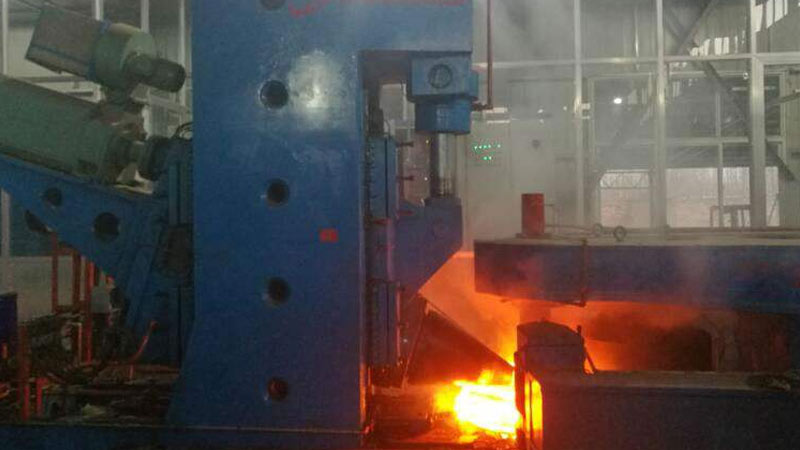

1、切削机床：客户在加工非标件时，由于工件规格不一样，设备接触工件部分容易摩擦变形，需要用冷却油进行润滑，一般厂家都会选择使用高闪点冷却油或润滑油，但当操作不当或使用时间过长加工处热量聚集，加工过程中产生了油雾或油蒸汽，这种情况只要有一点火星都会 引发火灾，设备损毁，造成重大经济损失及人员伤亡。

2、工业超声波清洗机：工业超声波清洗机对某些精密材料或污垢清洗时需要用到清洗剂，但清洗剂在高频振荡声能会转化为热能，即使不设定加热温度，也会随着时间的延长，温度自然上升，从而容易引发火灾，造成车间巨大的损失。

有上述可见，机床火灾发生突然，普通的灭火系统不能及时发现火灾，即使在探测到火灾后机床设备也已焚烧一大半，设备报废或维修成本太高，因此急需一种可直接安装在机床上可及时探测到火苗的自动灭火系统。

二、方案设计

以下是念海消防为该公司设计的机床自动灭火系统方案：

参数：半导体设备有效灭火区域体积为8立方米；

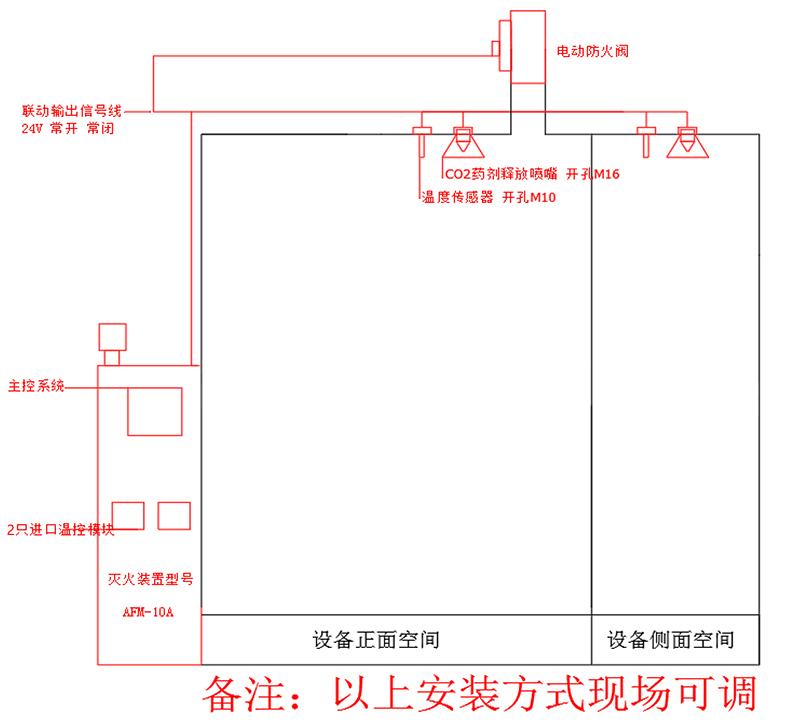

设计方案：根据 《气体灭火系统设计规范 GB50370-2005》 《气体灭火系统施工及验收规范 GB50263-2007》《二氧化碳灭火系统设计规范GB50193-93》（2010 年版）《火灾自动报警系统施工及验收标准 GB50166-2019》以及客户要求设计选用对设备无污染灭火的10KG二 氧化碳瓶组，采用全淹没灭火形式进行灭火。加工区域内部设置 2 只智能温度传感器和 2只药剂释放喷嘴（参见平面布置图）。传感器和药剂释放喷嘴设置在该设备内护罩顶部；灭火箱体设置在该设备便于操作的正面，灭火控制器面板设置紧急启动按钮1 只、报警器 1 只。

机床自动灭火系统介绍：由火灾探测与灭火控制系统和七氟丙烷灭火系统组成，火灾探测器选用 2只智能温度传感器。该智能温度传感器具有可实时监控和显示（在主机箱面板上）被监控区域的温度的功能， 进口温度控制模块可根据监控区域内温度的异常变化设置 2 挡来智能判断火灾，可提高了系统响应速度，灭火控制器采用灵活的人机交互控制方式，可设置多种灭火控制程序。灭火控制器由灭火主控系统、控制面板、温度控制模块、手动灭火按钮、声光报警器等组成。机床自动灭火系统具有抗干扰,灭火及时等特点,保障灭火效果。

三、机床自动灭火系统功能特点

1、实时监控显示功能：系统选用智能温度探测器和进口温度控制模块，可对加工区域的温度进行实时监控与显示，可设 2 挡报警温度阀值；

2、系统故障自动报警功能：当系统检测到探测器、启动装置、线路故障时，系统会发出不同的故障提示；

3、系统具有“黑匣子”功能：系统具有系统运行记录功能，可记录和查看系统的火警•灭火等运行状态；

4、预警限时干预功能（此功能可根据用户的要求设置）：当用户需要较高的系统响应速度时，考虑到误启动的可能性，可使用该功能，即当系统实时温度监控发现异常时（该异常因子可根据现场具体情况进行设置），系统会发出火灾预警声光报警，通知现场操作人员及时前来查看，此时系统进入到一个延时控制状态（延时时间可在 120 秒内可调）控制器面板时间延时显示为灭火倒计时，如未发现火灾时（温度干扰原因造成的误报警），操作人员可按下设置在操作面前的紧急灭火/停止按钮的停止按钮时，此时系统会停止延时并经系统自检后自动回复到初始火灾监控状态，如操作人员发现有火灾时，可立即按下设置在操作面前的紧急灭火/停止按钮的灭火按钮，系统即可停止延时立刻实施灭火操作，如现场操作台人员在延时时间到达前未及时对系统进行操作，当延时时间达到时系统会自动实时灭火（此功能也可根据用户的要求 取消灭火功能实施其它控制操作）；

5、自动/手动灭火工作状态转换功能：系统自动默认为自动灭火工作状态即当达到最终灭火判断条件时，系统会直接启动灭火、按下自动/手动按钮后，自动熄灭时即系统进入手动灭火工作状态，此时当系统探测到火灾报警信号时，系统只发出声光火灾报警，特别注意：此时系统 不会启动灭火，系统需人员按下手动灭火按钮后系统才会启动灭火。

6、灭火优先功能：当系统通电运行时，无论系统处在何种状态，按下设置在操作面前的紧急灭火/停止按钮的灭火按钮或是设置在控制器面 板上的灭火按钮时，系统会立刻优先实施灭火功能。

7、系统自检功能：此功能为在保护设备正常运行状态下的系统自动检查功能， 系统实时对控制单元、线路进行自动检测，即系统可实现保 护设备在运行状态下的系统自动检测。

四、施工要点

1、电线的选择：要选择屏蔽线，机床一般都是用电功率比较大的设备，周围的磁场会有干扰，用线需选择屏蔽线。

2、管道、喷头：选择不锈钢为主，因为机床加工中所用的溶剂成份都比较复杂，有时客户都不是很清楚，选择不锈钢管道及喷头不会轻易造成腐蚀。

3、开孔：机床很多都特别精密，有点造价上千万，有时多开一个孔，多挂一点载重就会产生共振，所以设备开孔要特别细心，要和客户确认并做好密封，灭火装置是否能挂到机床上也要仔细和客户一起推敲。

4、灭火剂选择：不同的起火物质，需要灭火的药剂不同，要根据起火的成份选择不同的灭火药剂。

5、探测装置选择：有些机床起火时慢慢起火，有些机床起火时瞬间火很大，对于瞬间起火很大的要选择特殊的探测器，保证能够快速灭火。
