七氟丙烷灭火系统

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.06.14 浏览次数:
信息摘要:
在目前的消防气体灭火系统中,七氟丙烷灭火系统是应用广泛,使用率高的一种,首先通过一个配电室七氟丙烷灭火系统的案例引出主题,通过七氟丙烷优势和应用进行讲解,最后为大家讲一下关于七氟丙烷灭火系统的组成和注意事项,希望能够让大家对七氟丙烷灭火系统有个初步了解。

在目前的消防气体灭火系统中,七氟丙烷灭火系统是应用广泛,使用率高的一种,首先通过一个配电室七氟丙烷灭火系统的案例引出主题,通过七氟丙烷优势和应用进行讲解,最后为大家讲一下关于七氟丙烷灭火系统 的组成和注意事项,希望能够让大家对七氟丙烷灭火系统有个初步了解。


七氟丙烷灭火系统1


一、七氟丙烷灭火系统变配电房案例


杭州一家具厂位于地下一层的变配电室需要配置七氟丙烷灭火系统,变配电室长16.4m,宽度7.94m,高度是5.1m。根据《气体灭火系统设计规范》GB50370中,变配电室设计浓度采用9%,通过兆龙软件的精确计算,计算出设计用量为526kg,根据多方面考虑和现场情况,设计使用4瓶充装135kg的150L柜式七氟丙烷灭火装置,柜体放置在变配电室四面靠墙的位置。柜式七氟丙烷灭火装置是由火剂瓶组、柜体、信号反馈装置、电磁型驱动装置、灭火剂输送管、喷嘴、先导阀等组成,通过与探测、报警等系统联动共同组成一套完整的消防气体灭火系统,有效保障防护区的安全,助力客户安全可持续发展。

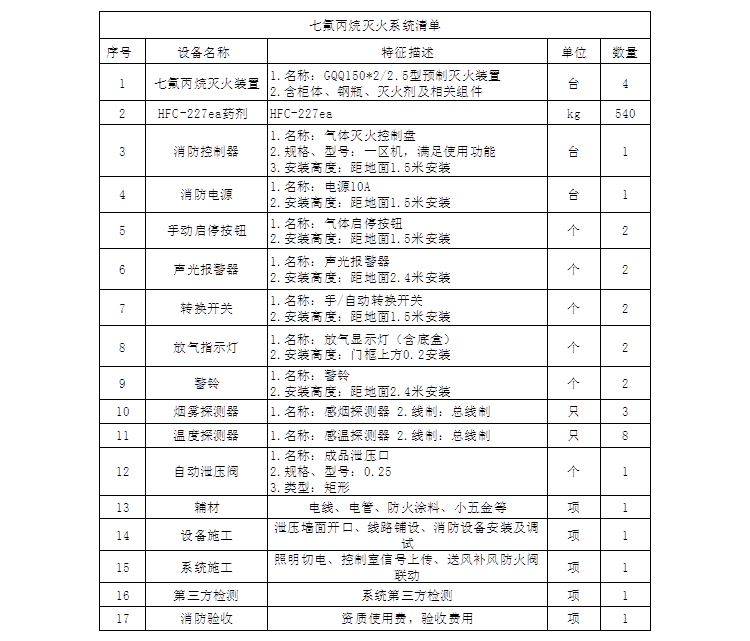

变配电房七氟丙烷灭火系统七氟丙烷灭火系统清单

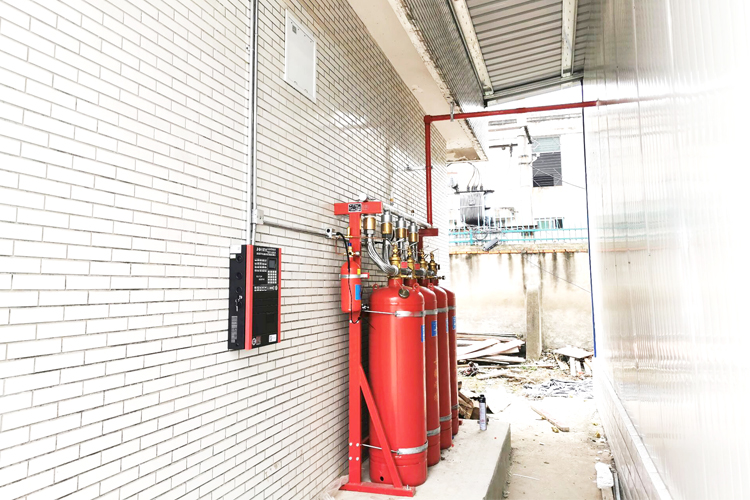

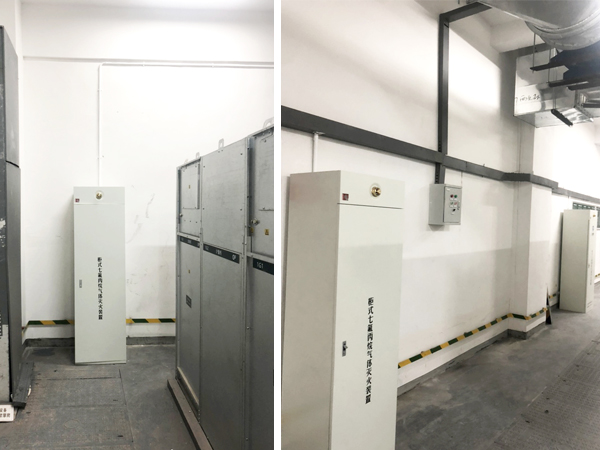

变配电房七氟丙烷灭火系统1


二、七氟丙烷灭火系统优势


1、七氟丙烷灭火系统以七氟丙烷作为灭火剂,不导电,无色无味,对人体和保护物不会产生二次伤害。


2、七氟丙烷灭火系统根据型式有管网、柜式、悬挂式三种,可选择性多,能根据防护区大小配置不同类型产品。


3、七氟丙烷灭火系统灭火原理是化学和物理相结合的灭火方式,灭火效力高。


4、七氟丙烷灭火系统缺点是由于药剂价格高且需要定期更换,药剂成本和维护费用较大。但在同一个防护区的情况下,如电子设备房、档案室等房间,七氟丙烷灭火系统是相对成本较低的一种。


三、七氟丙烷灭火设备组成部件


上述案例中设计的是 七氟丙烷灭火系统 的柜式型式产品,除了柜式灭火装置外,七氟丙烷灭火系统还有一种管网式设备,接下来就给大家讲一下管网式七氟丙烷灭火设备的组成部件及相关作用。


七氟丙烷灭火设备包括:灭火剂瓶组、驱动气体瓶组、单向阀、选择阀(适用于组合分配系统)、电磁型驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、低泄高封阀等。以下讲几个比较重要的部件作用供大家参考。

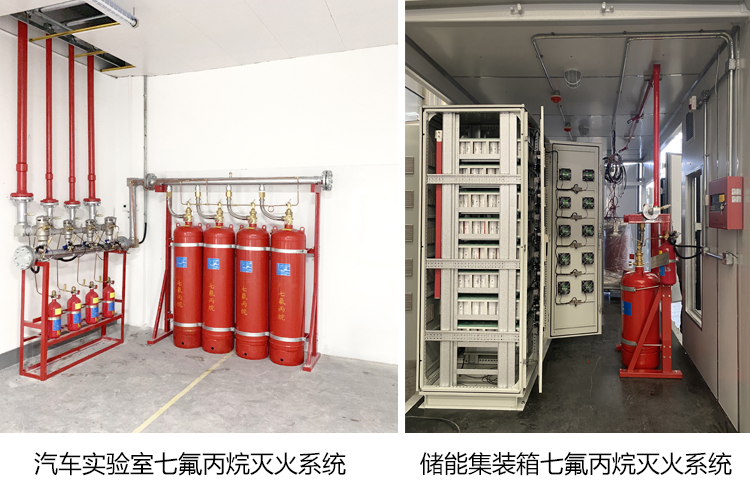

七氟丙烷灭火系统组成


1、灭火剂瓶组


灭火剂瓶组


灭火剂瓶组平时用来储存七氟丙烷灭火剂,一旦发生火灾,靠先导阀开启容器阀,释放灭火剂。瓶组具备超压保护、误喷射防护和压力显示功能。

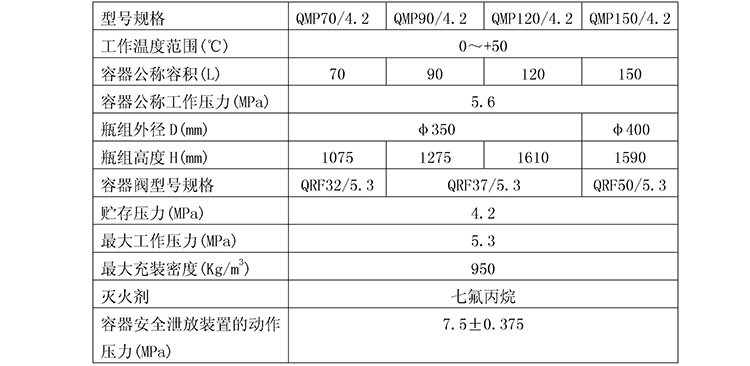

灭火剂瓶组参数


2、驱动气体瓶组


驱动气体瓶组平时用来储存驱动气体(氮气),一旦发生火灾,靠电磁型驱动装置开启容器阀,释放驱动气体。瓶组具备超压保护、误喷射防护和压力显示功能。

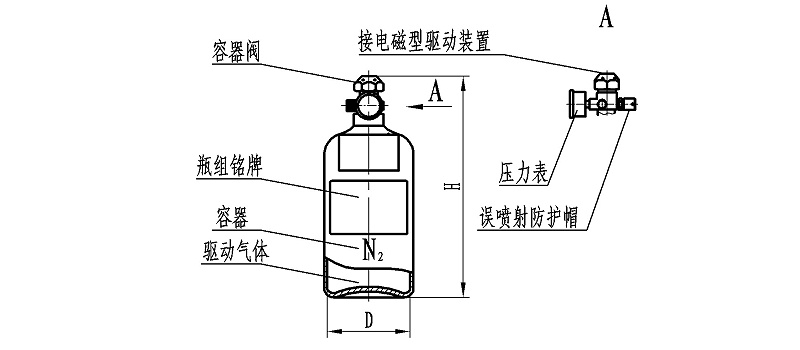

驱动气体瓶组

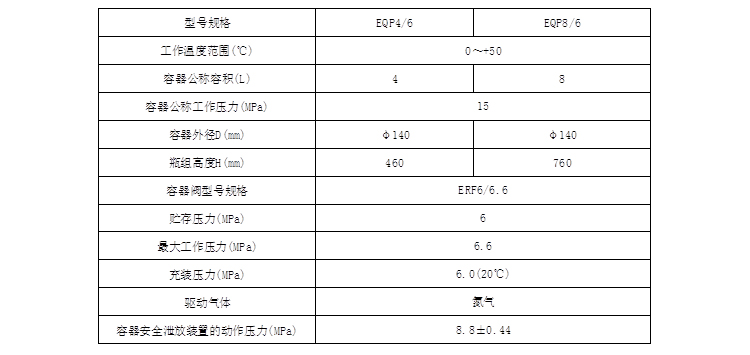

驱动瓶组型号

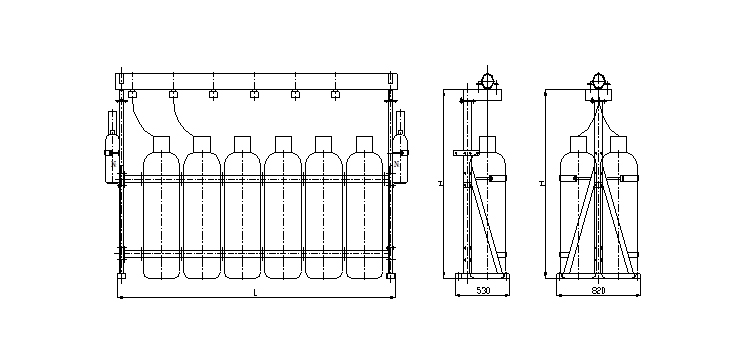

3、灭火剂瓶组框架


灭火剂瓶组框架是用来固定灭火剂瓶组和集流管,根据用户要求可任意组合。


灭火剂瓶组框架

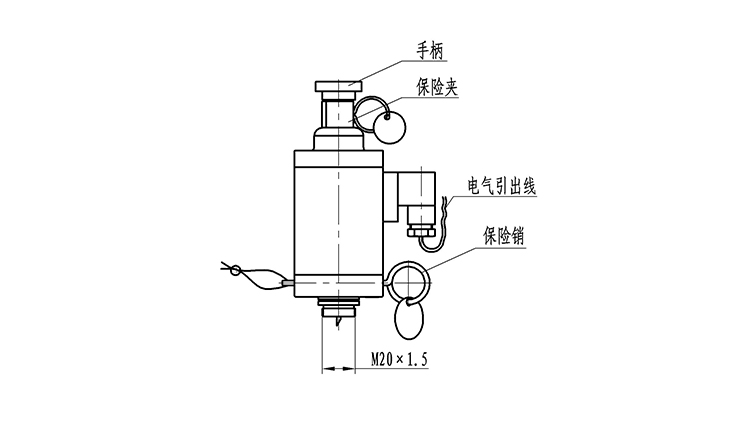

4、电磁型驱动装置/DQ75


电磁型驱动装置安装在驱动气体瓶组容器阀上,与外接控制设备连接,具有电动和人工机械操作功能。


电动:一旦有启动电流输入,将使其电磁铁动作,顶刀下行刺破驱动气体瓶组容器阀上的密封膜片,容器阀开启,喷放灭火剂。


人工机械操作:拔出保险夹,拍按手柄使顶刀下行,打开容器阀。


电磁型驱动装置


防误操作保险:①保险销的作用是限制顶刀动作,防止各种误操作造成灭火设备的误启动。系统未验收投入正常使用之前,保险销禁止拆除。②保险夹系机械手动限制保险,在系统正常工作状态时,防止人为或机械等误启动灭火设备。非人工机械操作保险夹禁止拆除。


5、单向阀EQD4/6.6


安装于驱动气体管路中,用以控制驱动气体流向。


单向阀

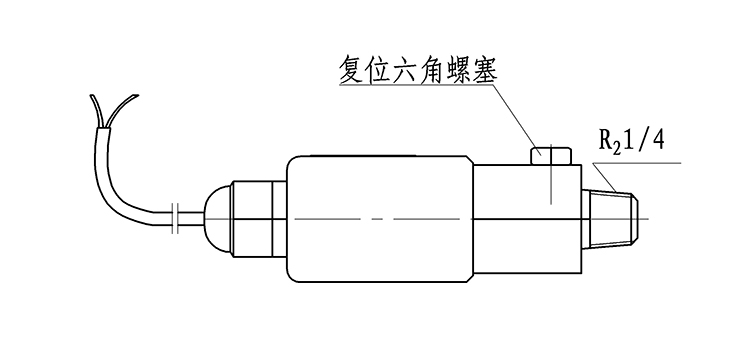

6、信号反馈装置EXF0.8/15


信号反馈装置用于传递系统喷放信号,提供的是无源开关信号。信号反馈装置安装在选择阀出口处(组合分配系统中)或集流管(单元独立系统中)上,反馈信号线与灭火控制设备联接。该装置内部微动开关提供一对开关触点,平时触点开路,当相应防护区灭火剂释放时,管路内压力推动其内活塞使微动开关闭合,将喷放信号反馈给火灾报警控制器。


信号反馈装置

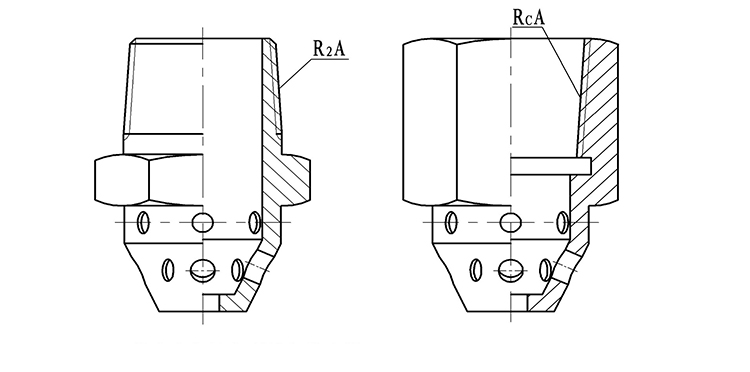

7、喷嘴


喷嘴安装于管网末端,其用途是按设计要求将灭火剂喷洒到防护区。喷嘴各型号规格应根据工程设计确定,它主要用于扑救封闭空间内的火灾,用于全淹没灭火系统的防护区。


警告:喷嘴的最大安装高度为6.5m,最小安全使用高度为0.3m,发生火警时,人员应及时撤离防护区,以免喷出的气流造成人身伤害。


喷嘴


四、七氟丙烷灭火系统注意事项


1、对防护区的要求


1)防护区的最低环境温度不应低于-10℃;


2)防护区围护结构承受内压的允许压强,不宜低于1200Pa;


3)一个防护区设置的预制灭火系统,其装置数量不宜超过10台;


4)防护区应设置泄压口,七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上;


5)防护区宜以单个封闭空间划分;同一区间的吊顶层和地板下需同时保护时,可合为一个防护区;


6)采用管网灭火系统时,一个防护区的面积不宜大于800m²,且容积不宜大于3600m³;


7)采用预制灭火系统时,一个防护区的面积不宜大于500m²,且容积不宜大于1600m³;

8)灭火后,防护区应通风换气,当防护区内氧气浓度低于18%时,人员不允许进入防护区。


七氟丙烷灭火系统


2、安装注意事项


1)灭火剂瓶组应固定牢靠,一般柜式靠墙放置,管网放置在气瓶间内,瓶组架须用地脚螺栓紧固;


2)电磁型驱动装置上的保险销在未交付使用前不得拆除,为避免发生误喷事故,应有专业人员进行安装调试;


3)各手动操作的保险装置在手动操作时方能拆除,以免发生误操作和误喷事故;


以上就是念海消防 对七氟丙烷灭火系统的案例及七氟丙烷灭火系统一些知识点,仅供大家学习和参考,希望对大家有所帮助。如果觉得这篇文章对大家有所帮助,大家可以给小编帮忙点赞评论一下哦,感谢大家支持0512-67951790。
