七氟丙烷气体灭火系统—案例介绍

作者: 念海消防 编辑: 念海小编 来源: 发布日期: 2023.06.15 浏览次数:
信息摘要:
今天给大家分享一些关于七氟丙烷气体灭火系统在实际应用中的干货,现如今为保护一些不能用水扑救的防护区,避免火灾造成财产损失以及设备的损坏,七氟丙烷气体灭火系统已经被广泛的使用。接下来我们从设计规范、实际案例、产品介绍、工作原理以及相关注意事项五个方面来详细介绍一下!

大家好,今天给大家分享一些关于七氟丙烷气体灭火系统在实际应用中的干货,现如今为保护一些不能用水扑救的防护区,避免火灾造成财产损失以及设备的损坏,七氟丙烷气体灭火系统已经被广泛的使用。如常见的计算机房、数据中心、汽车实验室、配电房、档案馆、高低温环境仓、锂电池储能集装箱、新能源充电桩、清洁厂房等重点场所,也可用于其他一些易燃易爆的危险场所,如煤粉仓、喷漆生产线、涂布机车间、印染厂、超声波清洗机、喷粉房等。接下来我们从设计规范、实际案例、产品介绍、工作原理以及相关注意事项五个方面来详细介绍一下!


一、七氟丙烷气体灭火系统设计规范


七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置,常见七氟丙烷气体灭火系统为全淹没式灭火,我们需要先了解一下七氟丙烷自动灭火系统的设计规范是如何要求:


 七氟丙烷灭火系统灭火浓度规范


根据GB50370《气体灭火系统设计规范》及GB50263《气体灭火系统施工及验收规范》对系统设计及产品标准规范的要求,通讯机房和电子计算机房等防护区,灭火设计浓度宜采用8%;油浸变压器室、带油开关的配电室和自备发电机房等防护区,灭火设计浓度宜采用9%;图书、档案、票据和文物资料库等防护区,灭火设计浓度宜采用10%。该系统装置设计先进、性能可靠,操作简单,环保良好等特点 。


二、七氟丙烷气体灭火系统案例介绍

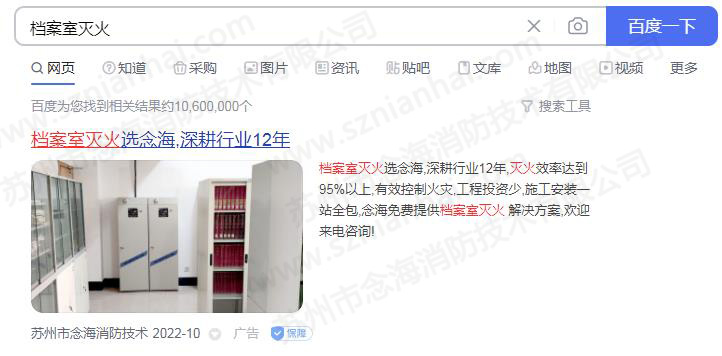

看完设计规范,接下来看下这个最近的真实案例吧,该项目是苏州市姑苏区一办公大楼的档案室七氟丙烷气体灭火系统项目,据了解,业主在百度上搜索档案室灭火,找到了苏州念海消防这家公司,在线上沟通后,客服把业主的需求对接给到销售工程师,销售工程师再通过电话联系并沟通初步方案,当天就给到了详细的解决方案并获得了业主的认可!

七氟丙烷气体灭火系统案例


针对这个档案室,我们的工程师现场勘查现场并设计出方案,最终和业主确认使用柜式七氟丙烷灭火装置,业主也是非常满意。柜式七氟丙烷灭火装置是一种预制式的气体灭火装置,直接放在防护区内,由一套或者几套灭火装置保护一个防护区。在发生火灾时,直接就能在防护区内喷放灭火,不需要经过很多的管道。根据结构形式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。具有安装简单,使用快捷,移动轻便,工作准确可靠,操作维修方便等特点,不需配备单独的钢瓶间。

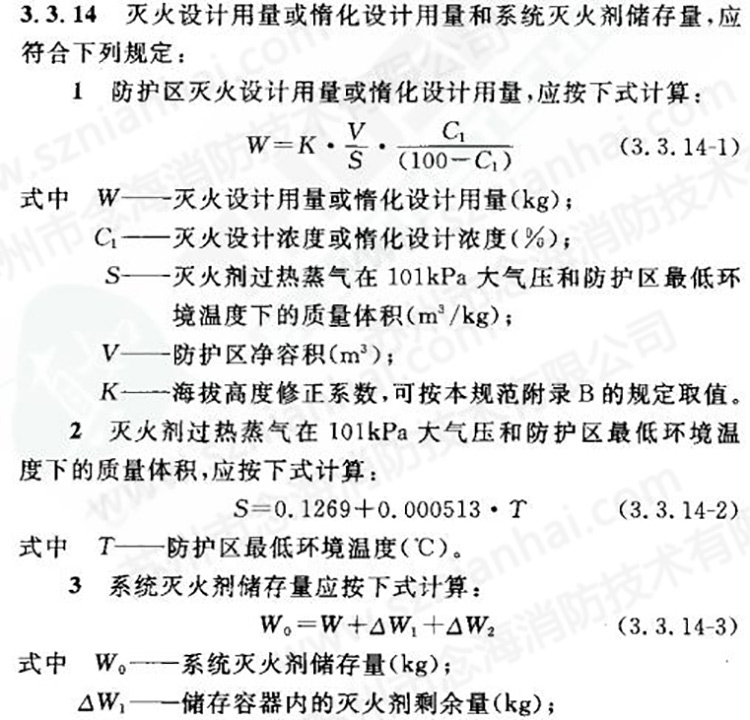

下面我们看下设计图纸,该档案室是由10.2*6(m)和11.6*3.5(m)的两个长方形区域组合而成,且两个区域之间是联通的,虽然不是一个规则形状的整体区域,但是仍可以把它分为两个防护区来设计,也并不会影响我们工程师对此进行方案设计,根据我们工程师现场勘验现场后,参照防护区的具体尺寸数据,根据GB50370-2005《气体灭火系统设计规范》对灭火设计用量的计算要求如下:

七氟丙烷气体灭火系统计算方式


再经过兆龙软件精确计算后,确定七氟丙烷的药剂使用量为253KG,根据工程师现亲自勘察现场及客户需求设计出的七氟丙烷气体灭火系统设计方案,给业主建议采用柜式七氟丙烷灭火装置,使用单瓶组GQQ100/2.5 共计三套以及其他配套设备来满足业主对档案室进行消防安全保障的要求。

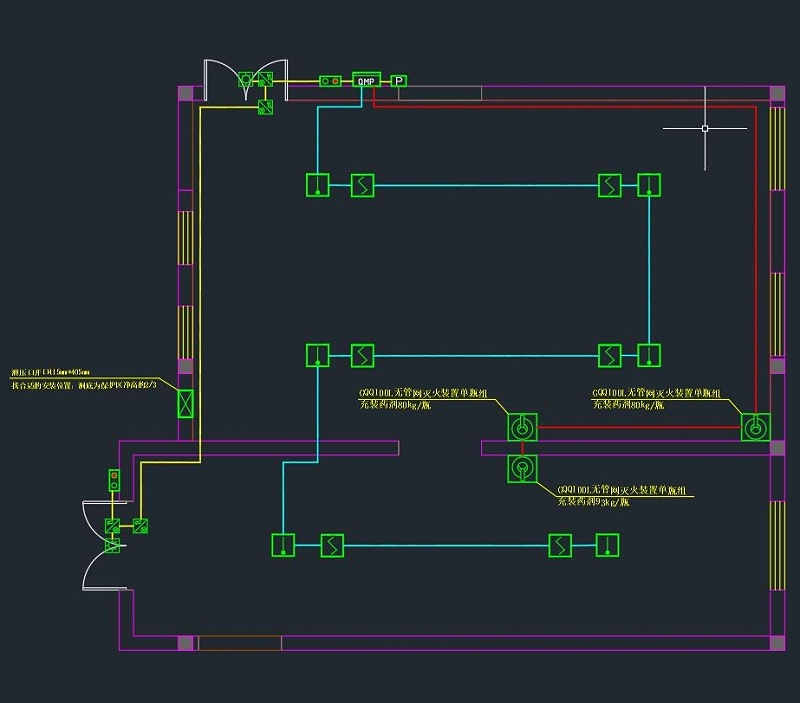

档案室七氟丙烷气体灭火系统图纸


针对该档案室的平面图纸,可以看到我们的工程师已经对柜体置放处进行了设计,一般柜体都是放置于墙角或者墙边,不影响工作人员日常的作业,也不影响火灾发生时紧急疏散通的逃生。道根据GB50370-2005《气体灭火系统设计规范》,我们需确保以喷头为圆心直径1m范围内没有遮挡物及柜式七氟丙烷灭火装置均匀分布,该项目便是按照规范要求设计的。最后我们看下完工的现场以及整个项目大致的报价组成。


七氟丙烷气体灭火系统报价

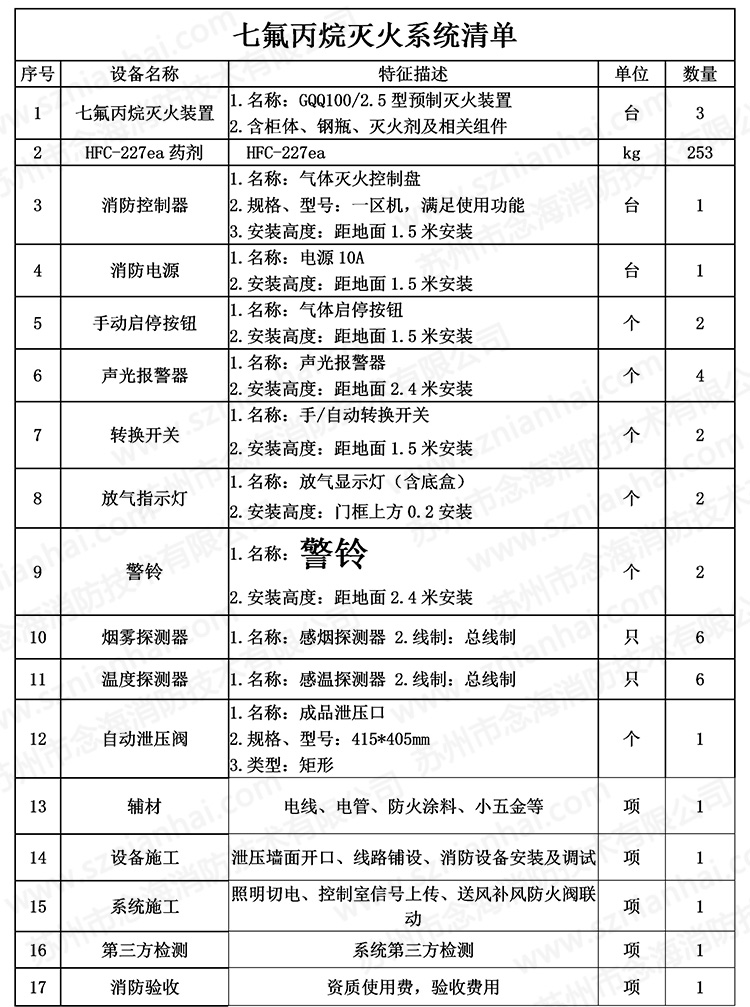

七氟丙烷气体灭火系统清单


三、七氟丙烷气体灭火系统产品介绍


刚刚上面我们这个档案室用的柜式七氟丙烷气体灭火装置,那么七氟丙烷气体灭火系统是不是只有柜式的呢?当然不是,根据其装配的形式,还有管网式、悬挂这两种。

七氟丙烷气体灭火系统组成


1、管网式七氟丙烷


管网式七氟丙烷灭火系统平时放置在专用钢瓶间内,通过管网连接,在火灾发生时,将灭火剂由钢瓶间,输送到需要灭火的防护区内,通过喷头进行喷放灭火。有自动、手动、机械应急手动和紧急启动/停止四种控制方式。按规范和现场情况又可分为单元独立系统和组合分配系统两种组成方式。


(1)单元独立系统是指由一套灭火剂储存装置对应一套管网系统,保护一个防护区域的构成形式。


(2)组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统,一般是两个或两个以上防护区采用一套灭火系统,保护两个或两个以上防护区域的构成形式,通过管网输送到各个防护区。

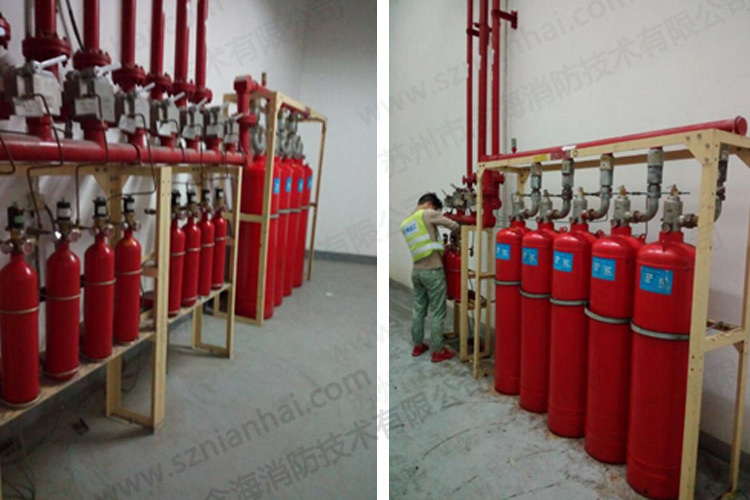

管网七氟丙烷灭火系统


管网式七氟丙烷气体灭火系统大多用于一些政府机关单位、学校、写字楼、酒店的档案/资料室和数据中心,汽车整车及零部件检测机构的汽车实验室以及工业机械设备制造行业的高低温环境仓等。


2、悬挂式七氟丙烷


悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先配置成独立的可悬挂安装或者固定于墙壁上的,火灾发生时可自动或手动喷放灭火剂的一类装置。根据其启动方式可分为电磁型和温控型两种:


(1)温控型:火灾温度达到预设定温时(一般为68℃)可自动启动喷放,不需外配置报警系统。

(2)电磁型:利用一些火灾探测元件和气体灭火控制器等组成的集火灾探测、报警和灭火功能于一体的灭火装置。

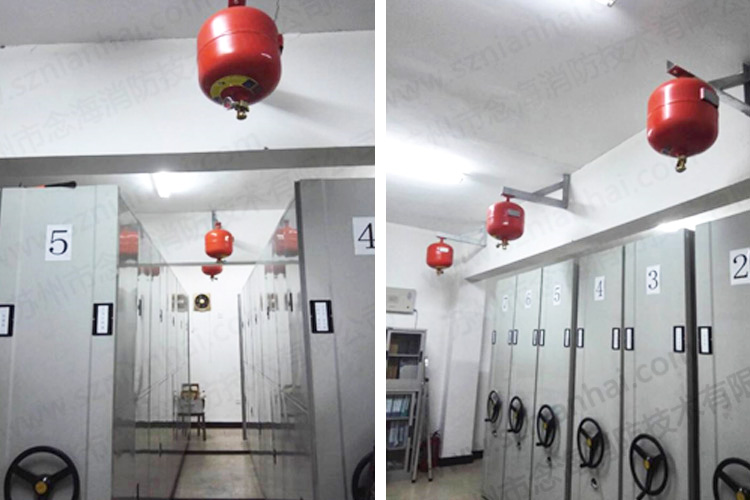

悬挂式七氟丙烷灭火系统


由于柜式七氟丙烷气体灭火装置体型小,且是直接置于防护区内,因此可以用来保护防护区少或者防护区之间相隔比较远的场景,主要用于针对性的单独防护区保护,而管网七氟丙烷灭火系统压力大,覆盖面积广,能同时保护2-8个防护区,因此可以用来保护防护区数量多且密集的场合,而悬挂式主要适用于小型防护区,安装最为方便,工程量也是最小的,综上所述,七氟丙烷灭火系统的两种类型各有所长,我们可以根据应用场景选择不同的类型。


四、七氟丙烷气体灭火系统灭火原理


1)化学抑制:七氟丙烷灭火剂能够惰化火焰中的活性自由基,阻断燃烧时的链式反应;


2)冷却:七氟丙烷灭火剂在喷出喷嘴时,液体灭火剂迅速转变成气态需要吸收大量热量,降低了保护区内火焰周围的温度;


3)窒息:保护区内灭火剂的喷放降低了氧气的浓度,降低的燃烧的适度。

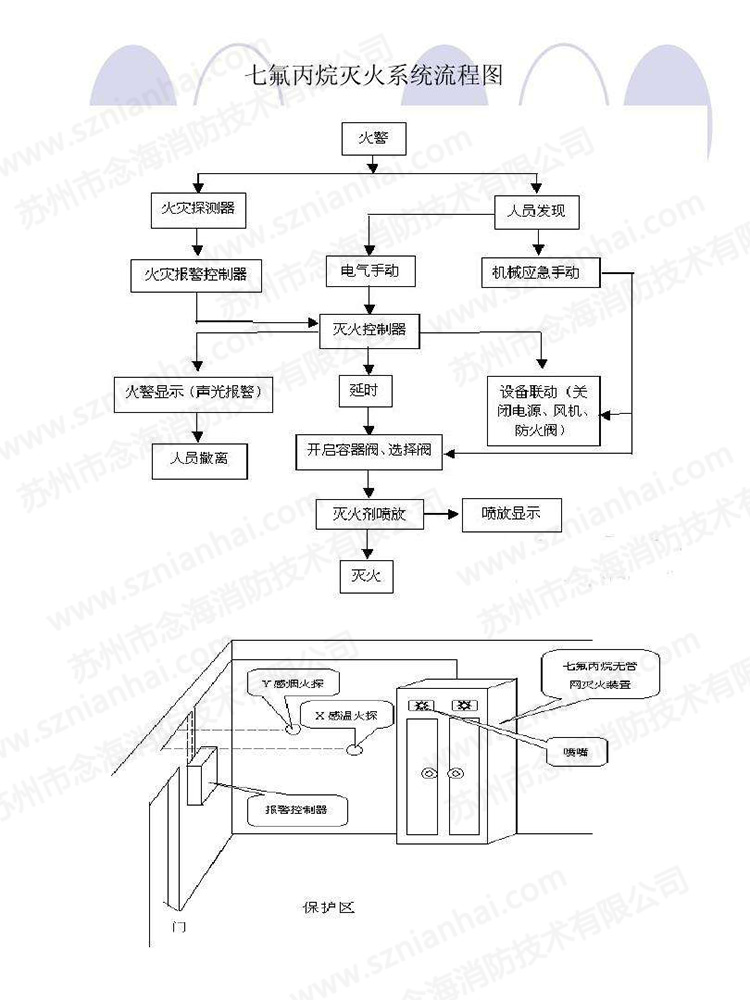

七氟丙烷气体灭火系统流程图


五、七氟丙烷气体灭火系统使用注意事项


1、本品适用环境温度为:-10℃~50℃,相对湿度≤95%(40℃±2℃)。


2、保护区域的空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,系统不得受到震动和撞击。


3、灭火系统喷射灭火剂前,所有人员必须在延时期内撤离火情现场,灭火完毕后,必须首先启动风机,将废气排出后,工作人员方可进入现场。


4、按照规定,消防气瓶必须每三年进行一次检测充装,每月例行检查一次灭火剂气瓶和驱动气瓶的压力表是否在绿区的正常工作区间内,如在红区请速与我司联系;瓶组及框架的固定和管道也需要同时进行检查。


5、每季度需要找专业的消防公司对电磁型驱动模拟动作、管道及分配系统、喷嘴及报警系统定期检查和保养。


6、设备启动释放灭火剂后,应立即通知我公司对七氟丙烷灭火系统进行全面检修和补充药剂,进行检查复位后,正确安装,连接牢固可靠,方可继续使用。


以上就是念海消防对七氟丙烷气体灭火系统的案例及一些知识点,仅供大家学习和参考,希望对大家有所帮助。如果觉得这篇文章对大家有所帮助,大家可以给小编帮忙点赞评论一下哦,感谢大家支持0512-67951790。
